Connexion des composants de l'API

Bornier
4-4 Connexion des composants de l'API
1, 2, 3...

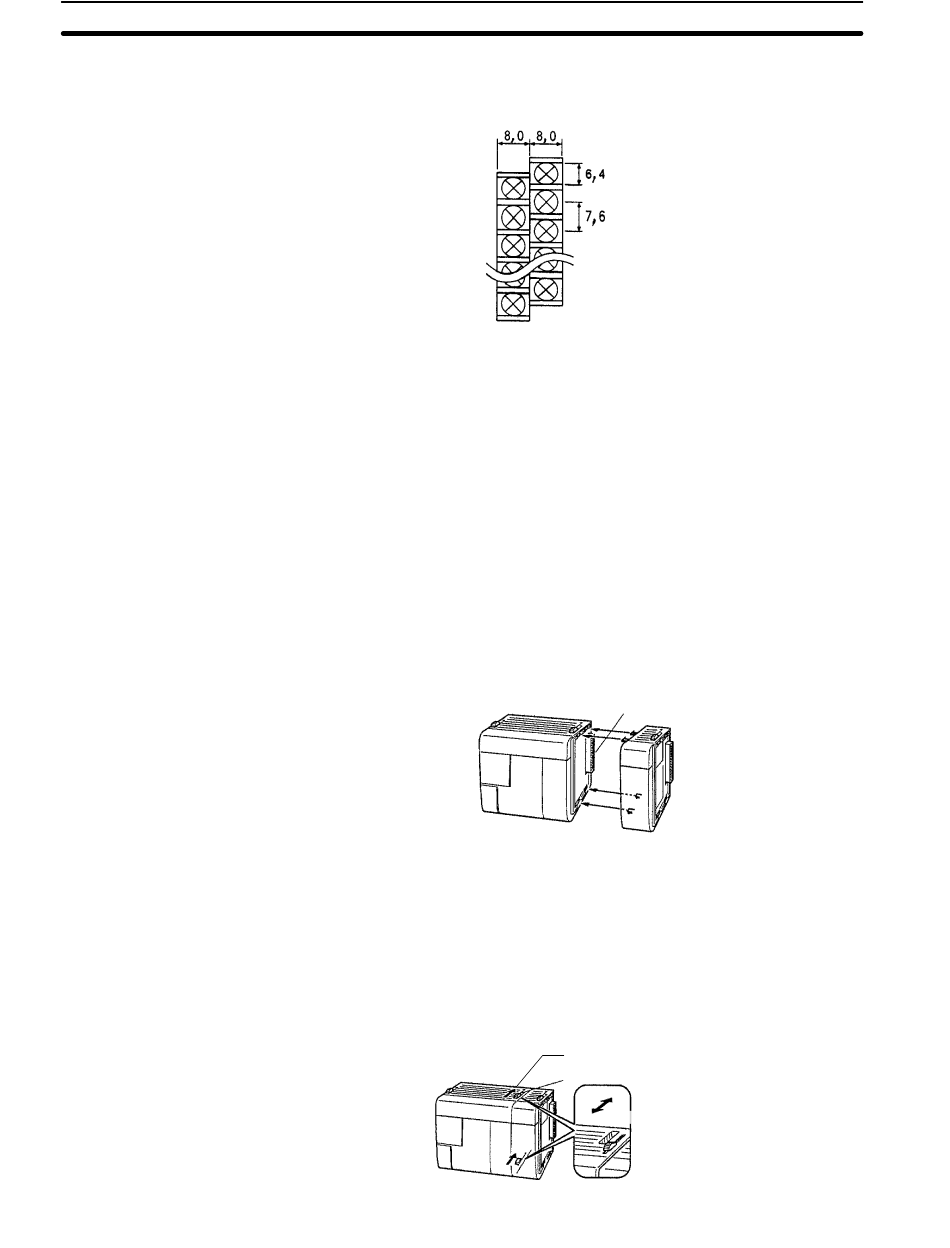

Le dessin suivant montre les dimensions du bornier type pour l'Unité d'E/S.
Toutes les dimensions sont indiquées en millimètres.
Les Unités composant un API CQM1H peuvent être reliées simplement par
insertion de l'une dans l'autre des Unités et par verrouillage de l'attache vers
l'arrière de l'Unité. Le couvercle d'extrémité est verrouillé de la même façon que
l'Unité sur le côté de l'API. Suivre la procédure ci--après pour connecter des
composants de l'API.
Toujours mettre le CQM1H sur OFF avant de connecter ou déconnecter les
Unités. Retirer les Unités uniquement après avoir mis hors tension le système
CQM1H.
1. Le dessin ci--après montre la connexion de deux Unités composant un API
CQM1H. Relier les Unités de façon à ce que leur connecteur coïncide
parfaitement.
2. Les attaches jaunes sur le haut et le bas permettent de verrouiller ensemble
les Unités. Faire glisser ces attaches vers l'arrière de l'Unité, jusqu'à leur
verrouillage, comme indiqué ci--après.
Rem. Si l'attache n'est pas verrouillée, le CQM1H risque de ne pas
fonctionner correctement. S'assurer de bien faire glisser ces
attaches jusqu'à leur verrouillage complet.
Chapitre
Unité : mm
Connecteur
Faire glisser l'attache
jusqu'à son verrouillage
Curseur
Verrouillé
Libre
