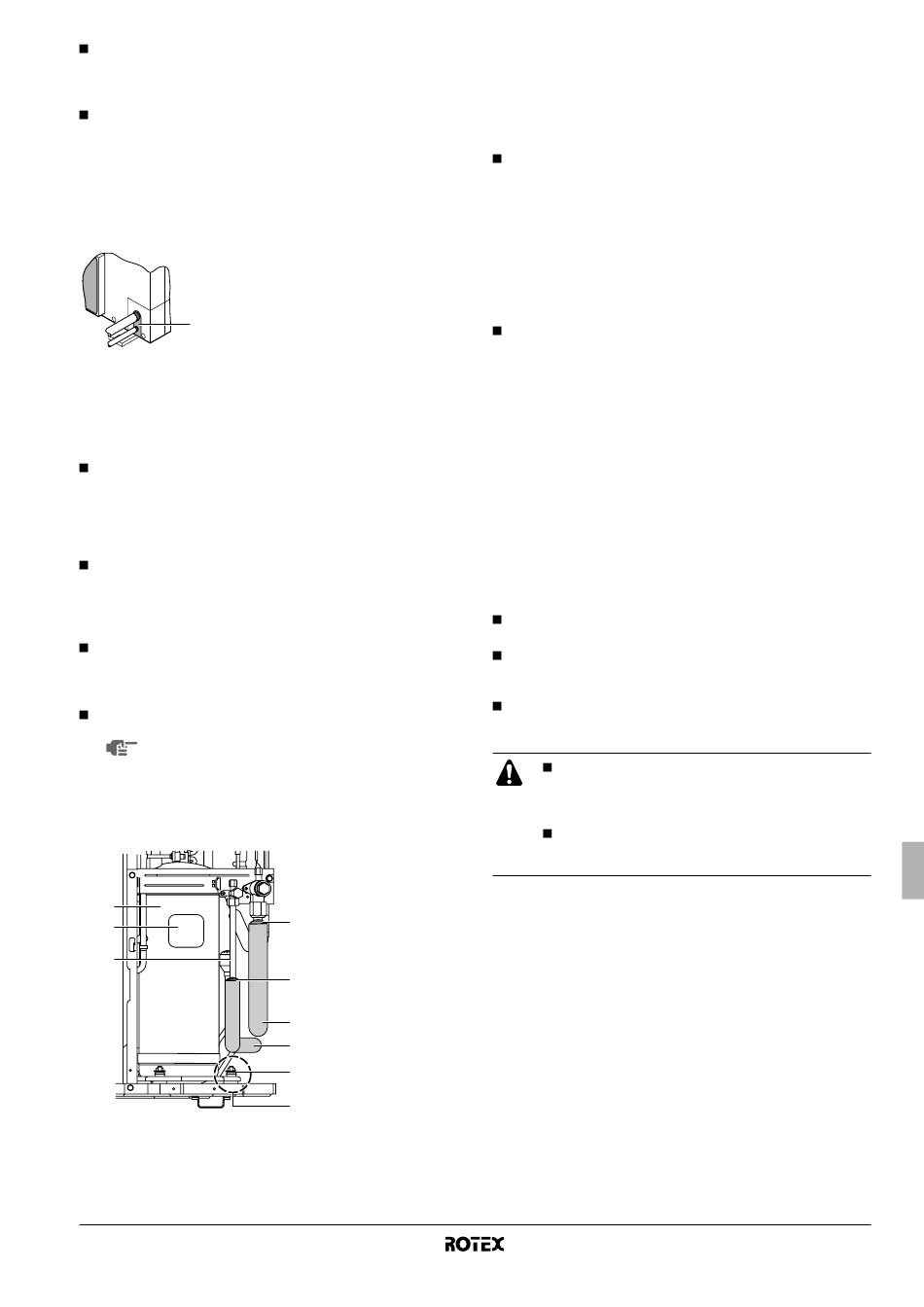

Pour relier le tuyau de connexion à l'unité vers le bas, faites un
trou éjecteur en pénétrant dans la zone centrale entourant le
trou éjecteur en utilisant
figure "Tuyauteries non-fournies dans quatre directions".)
Après avoir forer le trou éjecteur, il est recommandé d'appliquer
une peinture de réparation sur le côté et les surfaces
avoisinantes pour éviter la corrosion.
Eviter la pénétration d'objets étranger
Obturez les trous de la tuyauterie avec du mastic ou de l'isolant
(obtenu sur place) pour éliminer tous les trous comme mentionné sur
l'illustration.
1
1
Des insectes ou petits animaux entrant dans l'unité extérieure
peuvent provoquer un court-circuit dans le coffret électrique.
Précautions lors de la connexion de tuyauterie locale et
de l'isolation correspondante
Veiller à ne pas laisser les tuyaux intérieur et extérieur entrer en
contact avec le couvercle de la borne du compresseur.
Si l'isolation de la tuyauterie côté liquide risque de le toucher,
ajustez la hauteur comme le montre l'illustration ci-dessous;
Assurez-vous également que la tuyauterie locale ne touche pas
les boulons et panneaux externes du compresseur.
Lorsque l'unité extérieure est installé au-dessus de l'unité
intérieure, les phénomènes suivants peuvent se produire:
L'eau de condensation de la vanne d'arrêt peut se déplacer
dans l'unité intérieure. Pour éviter cette situation, couvrez la
vanne d'arrêt avec le matériau d'étanchéité.
Si la température est supérieure à 30°C et si l'humidité est
supérieure à RH 80%, l'épaisseur des matériaux d'étanchéité
doit alors être d'au moins 20 mm afin d'éviter toute
condensation sur la surface de l'étanchéité.
Veiller à isoler la canalisation côté liquide et côté gaz.
Toute canalisation exposée est susceptible de
provoquer de la condensation ou des brûlures si on la
touche.
(La température la plus élevée du côté de la canalisation de gaz
se situe aux alentours de 120°C, assurez-vous que le matériau
d'isolation est très résistant.)
1
2
3
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unité extérieure pour pompe à chaleur air à eau
4PW50202-1
un foret de 6 mm. (Voir
Ø
Mastic et matériel isolant (produit
localement)
1 Compresseur
2 Couvercle
borne
3 Canalisation
4
intérieure et
extérieure non-
fournie
4 Liège, etc.
4
5 Matériau
d'isolation
5
6 Boulons
A Soyez prudent
5
pour les
panneaux de
6
connexions des
canalisations,
boulon
A
Précautions en cas d'installation d'un piège
Quand on craint que l'huile subsistant dans la tuyauterie supérieure
ne reflue dans le compresseur en cas d'arrêt provoquant ainsi un
phénomène de compression liquide, ou des cas de détérioration par
reflux d'huile, il sera nécessaire d'installer un piège à un emplace-
ment approprié dans la tuyauterie au gaz supérieure.
Espace pour installation du piège. (Voir figure 4)
A Unité extérieure
B Unité intérieure
C Tuyauterie au gaz
D Tuyauterie du liquide
E Piège à huile
H Installez le piège à chaque différence de hauteur de l'ordre
de 10 m.
Un piège n'est pas nécessaire quand l'unité extérieure est
installée plus haut que l'unité intérieure.
T '
EST D ÉTANCHÉITÉ ET SÉCHAGE À VIDE
Lorsque toute la tuyauterie est installée et que l'unité extérieure est
raccordée à l'unité intérieure, il est nécessaire de (a) vérifier qu'il n'y
a pas de fuite dans le tuyau de réfrigérant et (b) d'effectuer le
séchage à vide pour éliminer toute humidité dans le tuyau de
réfrigérant.
S'il y a un risque de présence d'humidité dans la tuyauterie de
réfrigérant (par exemple, de l'eau de pluie peut avoir pénétré dans le
tuyau), appliquer d'abord la procédure de séchage à vide ci-dessous
jusqu'à ce que toute l'humidité ait disparu.
Directives générales
Tous les tuyaux à l'intérieur de l'unité ont été testés en usine
pour s'assurer qu'il n'y a pas de fuite.
Utiliser une pompe à vide à 2 étages munie d'un clapet de non-
retour dont le débit d'évacuation est de –100,7 kPa (5 Torr
absolus, –755 mm Hg).
Raccorder la pompe à vide à la fois à l'orifice de service de la
vanne d'arrêt de gaz et à la vanne d'arrêt de liquide afin
d'augmenter le rendement.
Ne pas purger l'air avec les réfrigérants. Utiliser une
pompe à vide pour purger l'installation. Aucun
réfrigérant supplémentaire n'est fourni pour la purge
d'air.
S'assurer que la vanne d'arrêt de gaz et la vanne
d'arrêt de liquide sont bien fermés avant d'effectuer le
test de fuite ou le séchage à vide.
Configuration
(Voir figure 5)
1 Manomètre
2 Azote
3 Réfrigérant
4 Bascule
5 Pompe à vide
6 Vanne d'arrêt
