Test D'étanchéité Et Séchage À Vide; Directives Générales - Rotex RRLQ006BBV3 Manuel D'installation

11. T '
EST D ÉTANCHÉITÉ ET SÉCHAGE À VIDE
Lorsque toute la tuyauterie est installée et que l'unité extérieure est
connectée à l'unité intérieure, il est nécessaire de:
■
s'assurer de l'absence de fuites dans la tuyauterie de
réfrigérant,
■
procéder au séchage à vide pour supprimer toute l'humidité de
la tuyauterie de réfrigérant.
S'il est possible que de l'humidité soit présente dans la tuyauterie de
réfrigérant (par exemple, de l'eau de pluie peut pénétrer dans la
tuyauterie), commencez par effectuer la procédure de séchage à
vide ci-dessous de manière à supprimer toute l'humidité.
11.1. Directives générales
■
Toutes les tuyauteries de l'unité ont été soumises à un test
d'étanchéité en usine.
■
Utilisez une pompe à vide à 2 étapes équipée d'un clapet de
non-retour en mesure d'évacuer une pression de jauge de
–100,7 kPa (5 Torr absolus, –755 mm Hg).
■
Raccordez la pompe à vide à l'orifice d'entretien de la vanne
d'arrêt de gaz.
REMARQUE
■
Veillez à ce que la vanne d'arrêt du gaz et la vanne
d'arrêt du liquide soient bien fermées avant de tester
l'étanchéité ou de procéder au séchage à vide.
■
La pompe à vide doit uniquement être utilisée avec le
réfrigérant R410A. L'utilisation d'une même pompe à
vide avec différents réfrigérants peut endommager la
pompe à vide ou l'unité.
AVERTISSEMENT
■
Ne mélangez aucune autre substance que le
réfrigérant indiqué (R410A) au cycle de réfrigération.
■
En cas de fuite de gaz réfrigérant, aérez la pièce dès
que possible et autant que possible.
■
Le réfrigérant R410A et d'autres réfrigérants doivent
toujours être récupérés et ne doivent jamais être
déversés directement dans la nature.
INFORMATIONS
Ne purgez pas l'air à l'aide de réfrigérants. Utilisez une
pompe à vide pour vider l'installation.
■
En cas d'utilisation de réfrigérant supplémentaire, procédez à la
purge de l'air présent dans les tuyaux de réfrigérant et dans
l'unité intérieure à l'aide d'une pompe à vide, puis chargez le
réfrigérant supplémentaire.
■
Utilisez une clé hexagonale (4 mm) pour actionner la tige de la
vanne d'arrêt.
■
Tous les joints des tuyaux de réfrigérant doivent être serrés au
couple de serrage indiqué, à l'aide d'une clé dynamométrique.
Reportez-vous à la section "10.2. Raccordement de la
tuyauterie de réfrigérant à l'unité extérieure" à la page 10 pour
plus de détails.
RRLQ006~008BBV3
Unité extérieure pour pompe à chaleur air à eau
4PW68222-1 – 02.2011

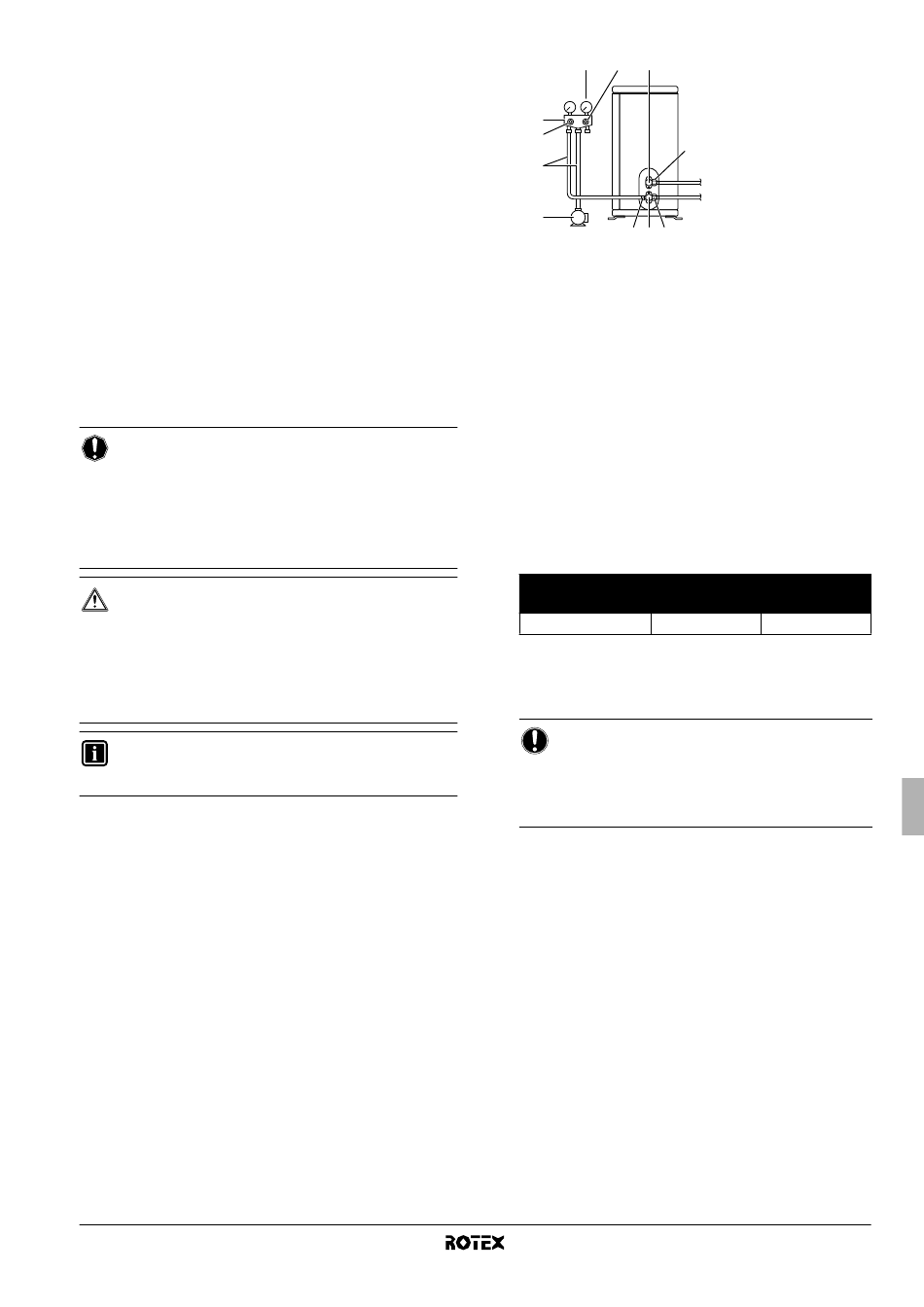

1 4 8
2
3
5
6
7 8 9
1 Appareil de mesure de la pression
2 Manifold de la jauge
3 Vanne basse pression
4 Vanne haute pression
5 Flexibles de charge
6 Pompe à vide
7 Orifice d'entretien
8 Couvercles des vannes
9 Vanne d'arrêt du gaz
10 Vanne d'arrêt du liquide
1 Raccordez le côté de la projection (contre lequel repose la
cheville de la vis sans fin) du flexible de charge sortant du
manifold de la jauge à l'orifice d'entretien de la vanne d'arrêt du
gaz.
2 Ouvrez complètement la vanne basse pression du manifold de la
jauge et fermez complètement sa vanne haute pression.
La vanne haute pression ne nécessite ensuite aucune opération.
3 Actionnez la pompe à vide. Vérifiez que la jauge de pression
composée indique –0,1 MPa (–760 mm Hg).
Durée d'exécution
4 Fermez la vanne basse pression du manifold de la jauge et
arrêtez la pompe à vide.
Patientez 4 à 5 minutes et vérifiez que l'aiguille du compteur ne
redescend pas.
REMARQUE
Si l'aiguille du compteur redescend, cela peut indiquer
la présence d'humidité ou des fuites au niveau des
pièces de raccord. Répétez les étapes 2 à 4 après
avoir vérifié toutes les pièces de raccord et
légèrement desserré et resserré les écrous.
5 Retirez les couvercles de la vanne d'arrêt du liquide et de la
vanne d'arrêt du gaz.
6 Faites tourner la tige de la vanne d'arrêt du liquide de 90° dans
le sens inverse des aiguilles d'une montre à l'aide d'une clé
hexagonale pour ouvrir la vanne.
Fermez la vanne au bout de 5 secondes et assurez-vous de
l'absence de fuites de gaz.
Assurez-vous de l'absence de fuites de gaz au niveau de
l'évasement de l'unité intérieure, de l'évasement de l'unité extérieure
et des tiges de vannes en utilisant de l'eau savonneuse.
Une fois la vérification terminée, essuyez l'eau savonneuse.
7 Déconnectez le flexible de charge de l'orifice d'entretien de la
vanne d'arrêt du gaz, puis ouvrez complètement les vannes
d'arrêt du liquide et du gaz.
Ne tentez pas de tourner la tige de la vanne au-delà de la butée.
8 Serrez les couvercles des vannes et les couvercles des orifices
d'entretien des vannes d'arrêt du liquide et du gaz au couple de
serrage indiqué, à l'aide d'une clé dynamométrique. Reportez-
vous à la section "10.2. Raccordement de la tuyauterie de
réfrigérant à l'unité extérieure" à la page 10 pour plus de détails.
10
Longueur du tuyau
≤ >
15 m 15 m
≥ ≥
10 minutes 15 minutes
Manuel d'installation
11
