INFORMACE
Po otevření uzavíracího ventilu je možné, že tlak v
potrubním rozvodu chladiva nestoupne. To může být
způsobeno např. uzavřeným expanzním ventilem v okruhu
venkovní jednotky, avšak nepředstavuje problém pro
správný chod jednotky.
12. Plnění chladiva
Tato venkovní jednotka je naplněna ve výrobním závodu.
12.1. Důležité informace ohledně použitého chladiva
Tento produkt obsahuje fluorované skleníkové plyny podléhající
Kjótskému protokolu. Tyto plyny nevypouštějte do atmosféry.
Typ chladiva: R410A
(1)
GWP hodnota: 1975
(1)
GWP = global warming potential – potenciál globálního oteplování

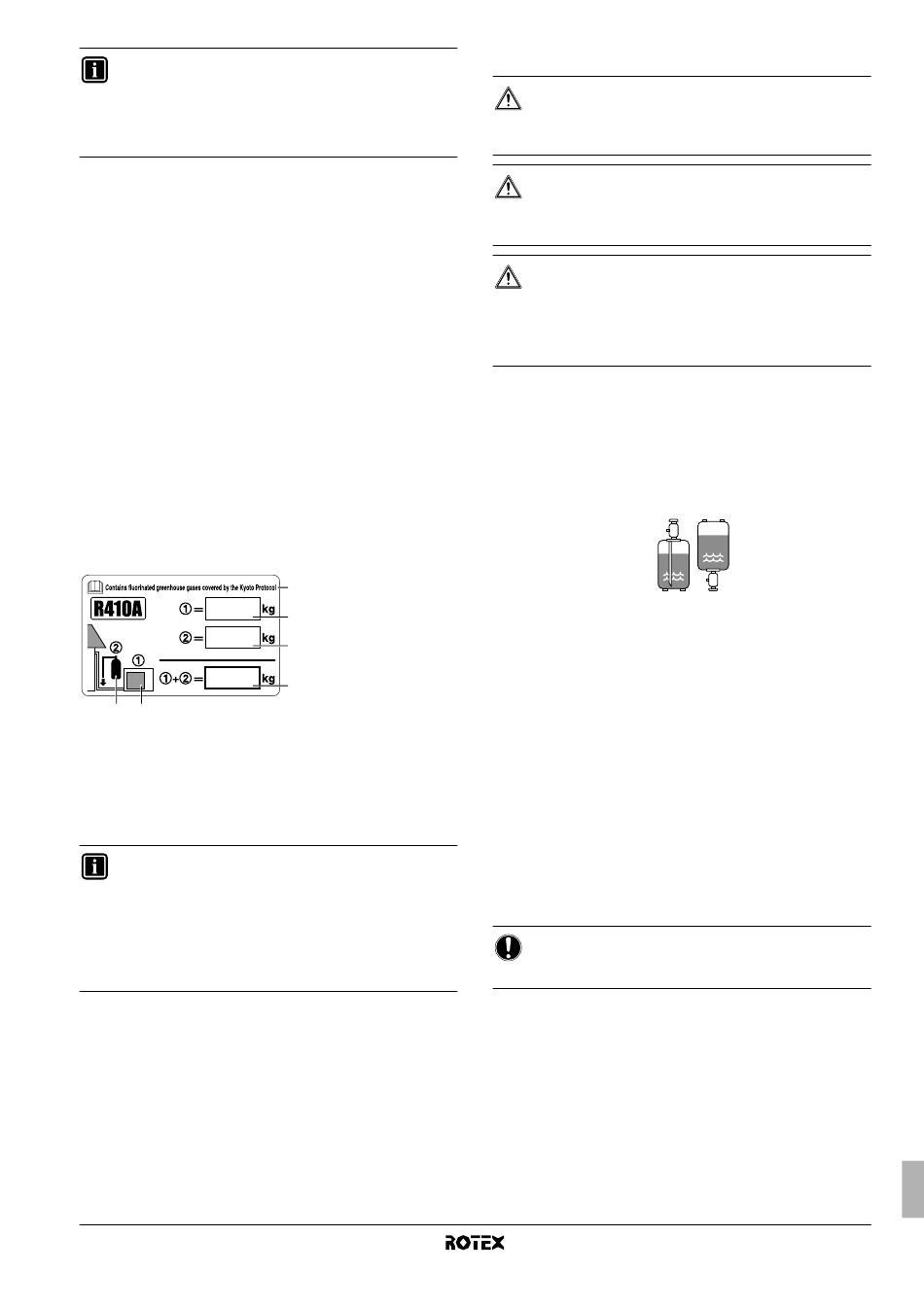

Vyplňte prosím nesmazatelným inkoustem,
■ ➀ tovární náplň chladiva ve výrobku,
■ ➁ doplňující množství chladiva naplněného v místě instalace a
■ ➀+➁ celková náplň chladiva
na štítek pro označení fluorovaných skleníkových plynů dodaný s
jednotkou.
Vyplněný štítek musí být nalepen na vnitřní část výrobku a do
blízkosti plnicí přípojky chladiva (například na vnitřní stranu
servisního krytu).
6 5
1 Tovární náplň chladiva ve výrobku:
viz typový štítek jednotky
2 Doplňující množství chladiva naplněného v místě instalace
3 Celková náplň chladiva
4 Obsahuje fluorované skleníkové plyny podléhající
Kjótskému protokolu
5 Venkovní jednotka
6 Láhev na chladivo a rozdělovací potrubí pro plnění
INFORMACE
Národní implementace
fluorovaných skleníkových plynů může vyžadovat jejich
uvedení v příslušném oficiálním jazyce na jednotce. Proto
je s jednotkou dodáván vícejazyčný štítek označující
fluorované skleníkové plyny.
Pokyny pro nalepení jsou znázorněny na zadní straně
tohoto štítku.
Aby se zabránilo poruše kompresoru. Neplňte více chladiva než
je stanovené množství.
Tato venkovní jednotka je plněna chladivem ve výrobě a v závislosti
na rozměrech a délce potrubí může být u některých systémů nutné
náplň chladiva doplnit.
RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011
4
1
2
3
směrnic EU u některých
12.2. Bezpečnostní opatření a obecné pokyny
UPOZORNĚNÍ
Při plnění systému dbejte na to, aby nikdy nebyla
překročena maximální přípustná náplň; hrozí nebezpečí
vzniku efektu tzv. kapalinového rázu.
VÝSTRAHA
■
Nádoby s chladivem musí být otevírány pomalu.
■
Při plnění chladiva vždy používejte ochranné rukavice
a chraňte si oči.
NEBEZPEČÍ!
■
Pokud je zapnuto napájení, uzavřete prosím při
ponechání jednotky bez dozoru čelní panel.
■
Plnění nevhodnou látkou může způsobit exploze a
nehody, proto se vždy ujistěte, že je použito vhodné
chladivo (R410A).
■
Dejte pozor, abyste do kapalinového potrubí doplňovali
předepsané množství chladiva v kapalném stavu.
Vzhledem k tomu, že toto chladivo je smíšeného typu, jeho
doplňování v plynné formě může způsobit změnu složení
chladiva, což může bránit normálnímu provozu.
■
Před plněním zkontrolujte, zda je láhev s chladivem vybavena
přečerpávací hadicí (láhev musí být označena "hadice pro
plnění kapaliny připojena" nebo podobným textem).
Doplňte kapalné
chladivo s nádobou ve
vzpřímené poloze.
■
Používejte výhradně nástroje pro chladivo R410A, aby se
zajistila požadovaná odolnost vůči tlaku a zabránilo se vniknutí
cizích látek do systému.
12.3. Výpočet dodatečného chladiva
Není nutné provádět dodatečné plnění, pokud je potrubí kratší než
10 m.
Pokud je potrubí delší než 10 m, stanovte prosím doplňující množství
chladiva, které má být doplněno, pomocí vzorce dole.
R=(celková délka (m) kapalinového potrubí – 10 m) x 0,02
R=dodatečná náplň (kg)(zaokrouhleno v jednotkách 0,01 kg)
Určete hmotnost chladiva pro dodatečné plnění a zapište toto
množství na servisní štítek na zadní straně krytu uzavíracího ventilu.
12.4. Úplné opětovné plnění
POZNÁMKA
Před opětovným plněním proveďte také podtlakové sušení
vnitřního potrubí jednotky.
V případě, že je nutné úplné opětné naplnění, zjistěte příslušné
hodnoty na výrobním štítku jednotky. Výrobní štítek uvádí typ a
potřebné množství chladiva.
Celkové množství náplně <jednotka: kg>
Náplň chladiva (kg) závisí na celkové délce kapalinového potrubí.
Celkové množství náplně=1,7 kg + (celková délka (m) kapalinového
potrubí–10 m) x 0,02
Poznámka: Náplň chladiva z výrobního závodu je 1,7 kg.
Doplňte kapalné
chladivo s nádobou v
obrácené poloze.
Instalační návod
12
