11.4. Podtlakové sušení
Pro odstranění veškeré vlhkosti ze systému postupujte následovně:
1 Odčerpávejte systém po dobu alespoň 2 hodiny na cílový
podtlak –100,7 kPa.
2 Při vypnutém podtlakovém čerpadle zkontrolujte, zda je cílový
podtlak zachován alespoň po dobu 1 hodiny.
3 Pokud není možné dosáhnout cílového podtlaku do 2 hodin
nebo zachovat podtlak po dobu 1 hodiny, může systém
obsahovat příliš mnoho vlhkosti.
4 V takovém případě zrušte podtlak natlakováním systému
pomocí plynného dusíku o tlaku 0,05 MPa (0,5 bar) a zopakujte
kroky 1 až 3, dokud není vlhkost odstraněna.
5 Uzavírací ventily mohou být nyní otevřeny, a/nebo lze doplnit
chladivo (viz "12. Plnění chladiva" na straně 14).
Po otevření uzavíracího ventilu je možné, že tlak
v potrubním rozvodu chladiva nestoupne. To může být
způsobeno např. uzavřeným expanzním ventilem v okruhu
venkovní jednotky, avšak nepředstavuje problém pro
správný chod jednotky.
12. Plnění chladiva
12.1. Důležité informace ohledně použitého chladiva
Tento produkt obsahuje fluorované skleníkové plyny podléhající
Kjótskému protokolu. Tyto plyny nevypouštějte do atmosféry.
Typ chladiva: R410A
(1)
GWP hodnota: 1975
(1)
GWP = global warming potential – potenciál globálního oteplování
Vyplňte prosím nesmazatelným inkoustem,
■ ➀ tovární náplň chladiva ve výrobku,
■ ➁ doplňující množství chladiva naplněného v místě instalace a
■ ➀+➁ celková náplň chladiva
na štítek pro označení fluorovaných skleníkových plynů dodaný
s jednotkou.
Vyplněný štítek musí být nalepen na vnitřní část výrobku a do
blízkosti plnicí přípojky chladiva (například na vnitřní stranu
servisního krytu).

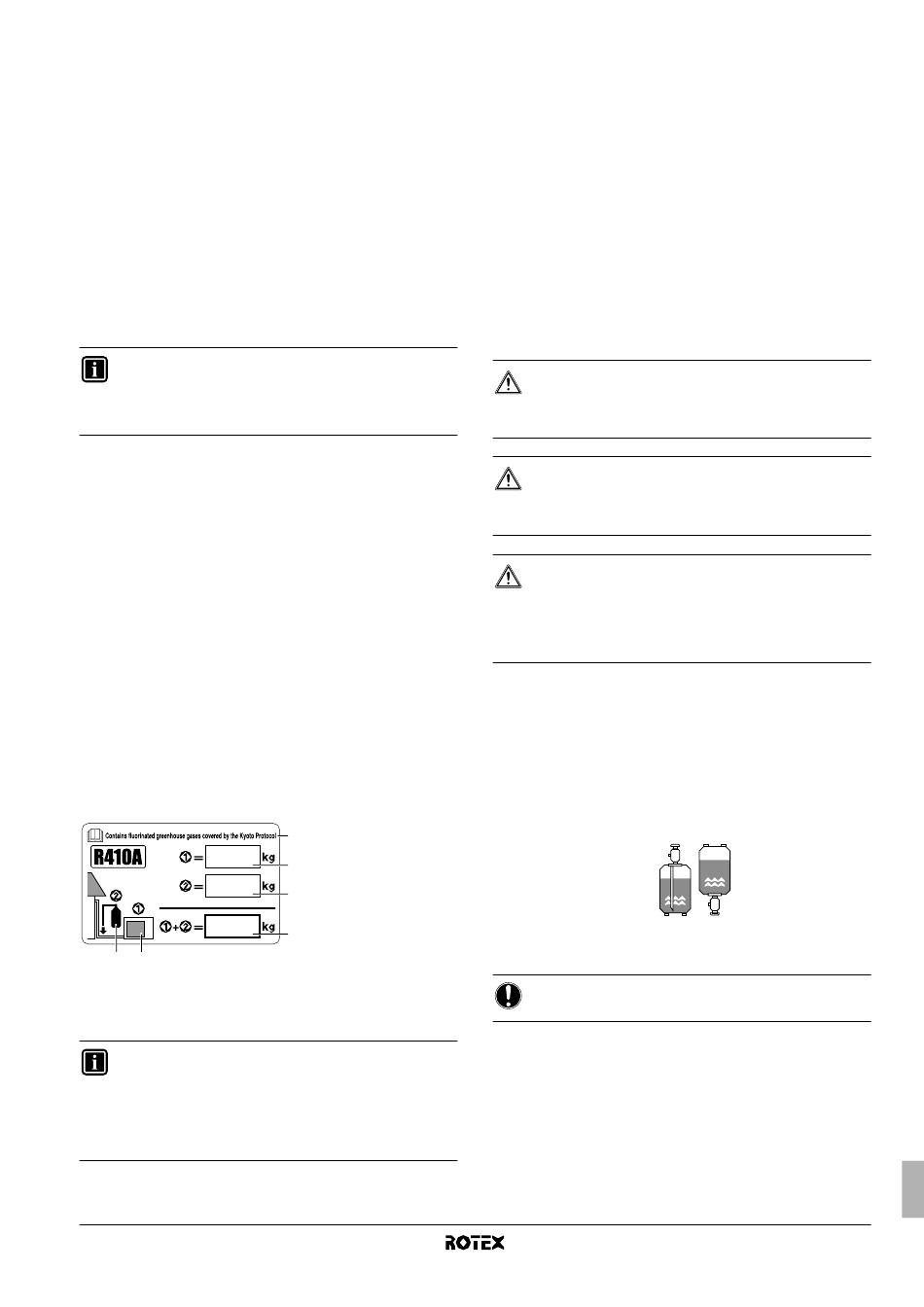

6 5
Národní implementace
fluorovaných skleníkových plynů může vyžadovat jejich
uvedení v příslušném oficiálním jazyce na jednotce. Proto
je s jednotkou dodáván vícejazyčný štítek označující
fluorované skleníkové plyny.
Pokyny pro nalepení jsou znázorněny na zadní straně
tohoto štítku.
RRLQ011~016CAV3+W1
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW57795-1 – 10.2010
1 Tovární náplň chladiva
4
ve výrobku:
viz typový štítek jednotky
1
2 Doplňující množství
chladiva naplněného
2
v místě instalace
3 Celková náplň chladiva
3
4 Obsahuje fluorované
skleníkové plyny
podléhající Kjótskému
protokolu
5 Venkovní jednotka
6 Láhev na chladivo
a rozdělovací potrubí
pro plnění
směrnic EU u některých
Aby se zabránilo poruše kompresoru. Neplňte více chladiva než
je stanovené množství.
■
Tato venkovní jednotka je plněna chladivem ve výrobě a v závislosti
na rozměrech a délce potrubí může být u některých systémů nutné
náplň chladiva doplnit. Viz "12.3. Výpočet doplňující náplně chladiva
pro modely RRLQ" na straně 14.
■
V případě, že je nutné doplnění chladiva, viz "12.4. Úplné opětovné
plnění" na straně 15.
12.2. Bezpečnostní opatření a obecné pokyny
■
Pokud provádění servisu jednotky vyžaduje otevření systému
chladiva, musí být úprava a vypuštění chladiva provedeno dle
platných předpisů.
■
Chladivo nelze doplňovat dokud není dokončeno elektrické
zapojení.
■
Chladivo může být plněno pouze po provedení zkoušky těsnosti a
podtlakového sušení (viz "11. Zkouška těsnosti a vakuové sušení"
na straně 13).
UPOZORNĚNÍ
Při plnění systému dbejte na to, aby nikdy nebyla překročena
maximální přípustná náplň; hrozí nebezpečí vzniku efektu
tzv. kapalinového rázu.
VAROVÁNÍ
■
Nádoby s chladivem musí být otevírány pomalu.
■
Při plnění chladiva vždy používejte ochranné rukavice
a chraňte si oči.
NEBEZPEČÍ
■
Pokud je zapnuto napájení, uzavřete prosím při
ponechání jednotky bez dozoru čelní panel.
■
Plnění nevhodnou látkou může způsobit exploze
a nehody, proto se vždy ujistěte, že je použito vhodné
chladivo (R410A).
■
Tato jednotka vyžaduje dodatečné plnění chladiva dle délky
potrubí chladiva připojeného na místě instalace.
■
Ujistěte se, že plníte chladivo do kapalinového potrubí
v kapalném stavu. Vzhledem k tomu, že je chladivo R410A
smíšeného typu, jeho složení se mění pokud je plněno
v plynném stavu a nebylo by již možné zajistit normální provoz
systému.
■
Před plněním zkontrolujte, zda nádoba s chladivem má
připojenou přečerpávací hadici nebo nikoliv a dle toho umístěte
nádobu.
Plnění z láhve
s připojenou
přečerpávací hadicí
Doplňte kapalné chladivo
s nádobou ve vzpřímené
poloze.
12.3. Výpočet doplňující náplně chladiva pro modely RRLQ
POZNÁMKA
Délka potrubí je délka kapalinového potrubí v jednom směru.
Není nutné provádět dodatečné plnění, pokud je potrubí kratší než 10 m.
Pokud je potrubí delší než 10 m, stanovte prosím doplňující množství
chladiva, které má být doplněno, pomocí vzorce dole.
R=(celková délka (m) kapalinového potrubí – 10 m) x 0,054
R=dodatečná náplň (kg) (zaokrouhleno v jednotkách 0,1 kg)
Plnění z láhve
bez připojené
přečerpávací hadice
Doplňte kapalné chladivo
s nádobou v obrácené
poloze.
