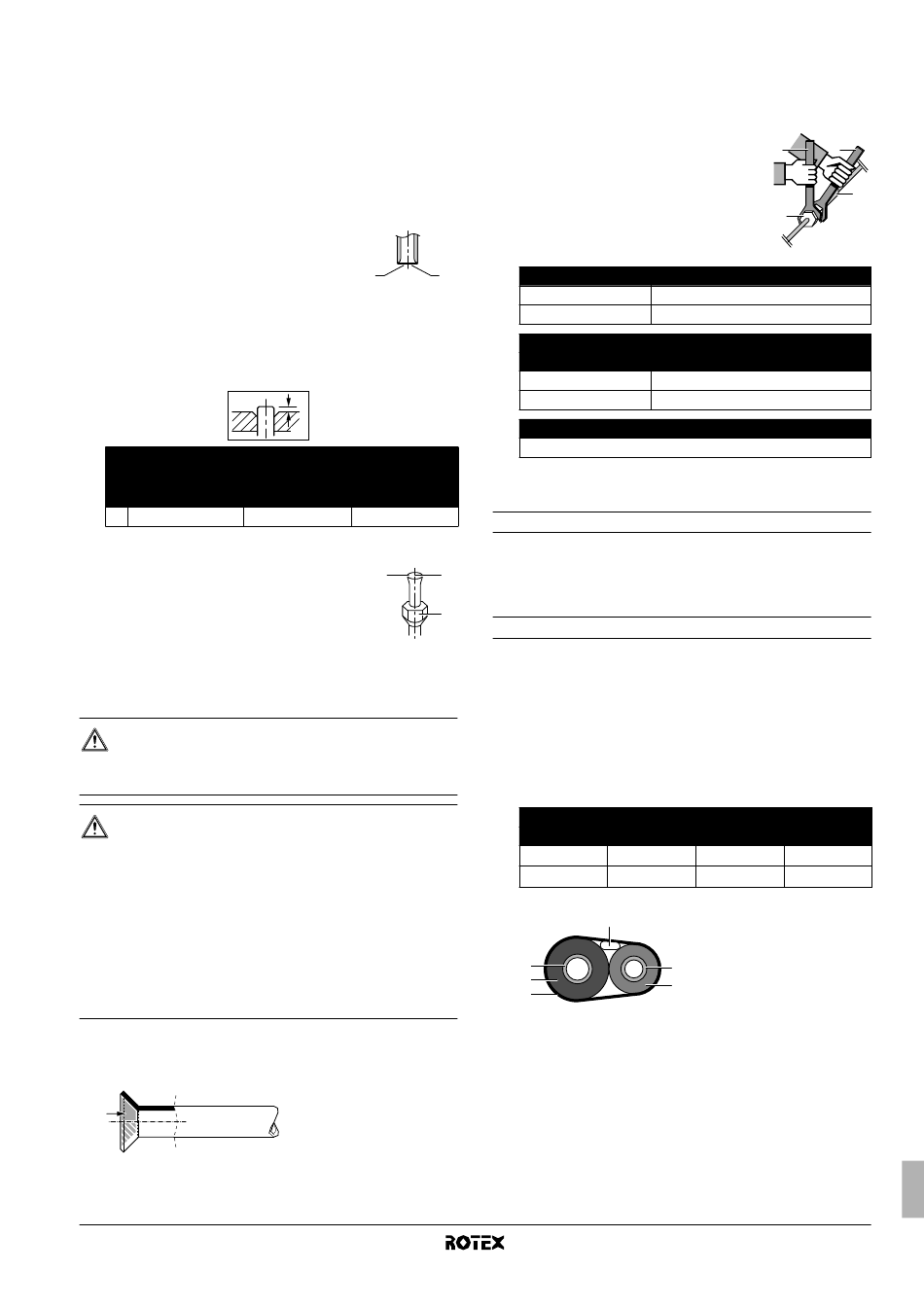

10. Potrubí chladiva
10.1. Rozšiřování konců trubek
Při rozšiřování jednotlivých konců trubek dodržujte následující
postup:
1 Uřežte konec trubky pomocí řezáku trubek.
2 Odstraňte otřepy s uřezaným koncem směřujícím dolů, aby se
piliny a třísky nemohly dostat do trubky.
1 Řez proveďte přesně kolmo.
2 Odstraňte otřepy
3 Vyšroubujte převlečnou matici z uzavíracího ventilu a umístěte ji
na trubku.
4 Proveďte rozšíření trubky. Přesně dodržte níže znázorněný
rozměr.
Standardní nástroj pro rozšiřování konců
Nástroj pro
rozšiřování konců
trubek pro R410A
(spojkový typ)
A 0~0,5 mm
5 Zkontrolujte, že je rozšíření trubky správně provedeno.
1 Vnitřní povrch rozšíření musí být bez
prasklin.
2 Konec trubky musí být rovnoměrně
rozšířen v přesném kruhu.
3 Zkontrolujte usazení převlečné
matice.
10.2. Připojení potrubí chladiva k venkovní jednotce
NEBEZPEČÍ!
Instalaci musí provádět instalační technik, výběr materiálů
a instalace musí splňovat platná legislativní nařízení. V
Evropě musí být použita norma EN378.
UPOZORNĚNÍ
■
Na rozšířenou část nepoužívejte minerální olej.
Kdyby se minerální olej dostal do systému, snížil by
životnost jednotek.
■
Nikdy nepoužívejte potrubí, které bylo již použito pro
předchozí instalace. Používejte pouze díly dodané s
jednotkou.
■
Kvůli garanci životnosti nikdy k této jednotce R410A
neinstalujte sušičku.
rozpouštět a poškozovat systém.
■
Nedokonalé rozšíření konců trubek může mít za
následek únik plynného chladiva.
1 Při připojení převlečné matice potřete vnitřní povrch kalíškového
spoje éterem nebo esterovým olejem a před pevným dotažením
matici nejdříve utáhněte rukou o 3 až 4 otáčky.
RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011
1
A
trubek
Spojkový typ Typ s křídlovou
(pevný typ) maticí (britský typ)
1,0~1,5 mm 1,5~2,0 mm
1
Vysoušecí materiál může
2 Při povolování převlečné matice vždy používejte současně dva
klíče.
Při spojování potrubí vždy používejte k dotažení matice
společně klíč na matice a momentový klíč, aby nedošlo k
popraskání matice a nevznikla netěsnost.
1 Momentový klíč
2 Maticový klíč
3 Šroubení trubky
4 Převlečná matice
2
Převlečná matice
∅6,4 mm (1/4")
∅15,9 mm (5/8")
Utahovací moment krytu ventilu
Kryt ventilu
∅6,4 mm (1/4")
∅15,9 mm (5/8")
Utahovací moment krytu servisní přípojky
10.3. Chladicí potrubí
Pokyny pro manipulaci s potrubím
Veškeré ohyby potrubí musí být co možná nejmírnější. Pro ohýbání
používejte ohýbačku trubek.
2
Poloměr ohybu musí být 30 až 40 mm nebo větší.
3
Volba mědi a tepelné izolace
Když používáte komerční měděné potrubí a armatury, dodržujte
následující pokyny:
■
Izolační materiál: polyetylenová pěna
Intenzita přestupu tepla: 0,041 až 0,052 W/mK (0,035 až 0,045
kcal/mh°C)
Teplota povrchu potrubí plynného chladiva dosahuje 110°C max.
Zvolte tepelně izolační materiály, které tuto teplotu vydrží.
■
Proveďte izolaci jak plynového, tak kapalinového potrubí a
zajistěte rozměry izolace uvedené níže.
Velikost potrubí
Vnější průměr
6,4 mm (1/4")
15,9 mm (5/8")
2
1
6
5
1 Plynové potrubí
2 Elektrická instalace mezi jednotkami
3 Kapalinové potrubí
4 Izolace kapalinového potrubí
5 Ochranná páska
6 Izolace plynového potrubí
■
Použijte samostatná tepelně izolovaná potrubí pro plynné
chladivo a pro kapalné chladivo.
1
4
Utahovací moment převlečné matice
•
15~17 N m
•
63~75 N m
Plynové potrubí
•
21,6~27,4 N m
•
44,1~53,9 N m
•
10,8~14,7 N m
Izolace potrubí
Tloušżka Vnitřní průměr
0,8 mm 8-10 mm
1,0 mm 16-20 mm
3
4
Instalační návod
2
3
Tloušżka
≥
10 mm
≥
13 mm
