Pokyny Pro Pájení; Chod Uzavíracího Ventilu; Upozornění Při Manipulaci S Uzavíracím Ventilem - Rotex RRLQ011CAV3 Manuel D'installation

■

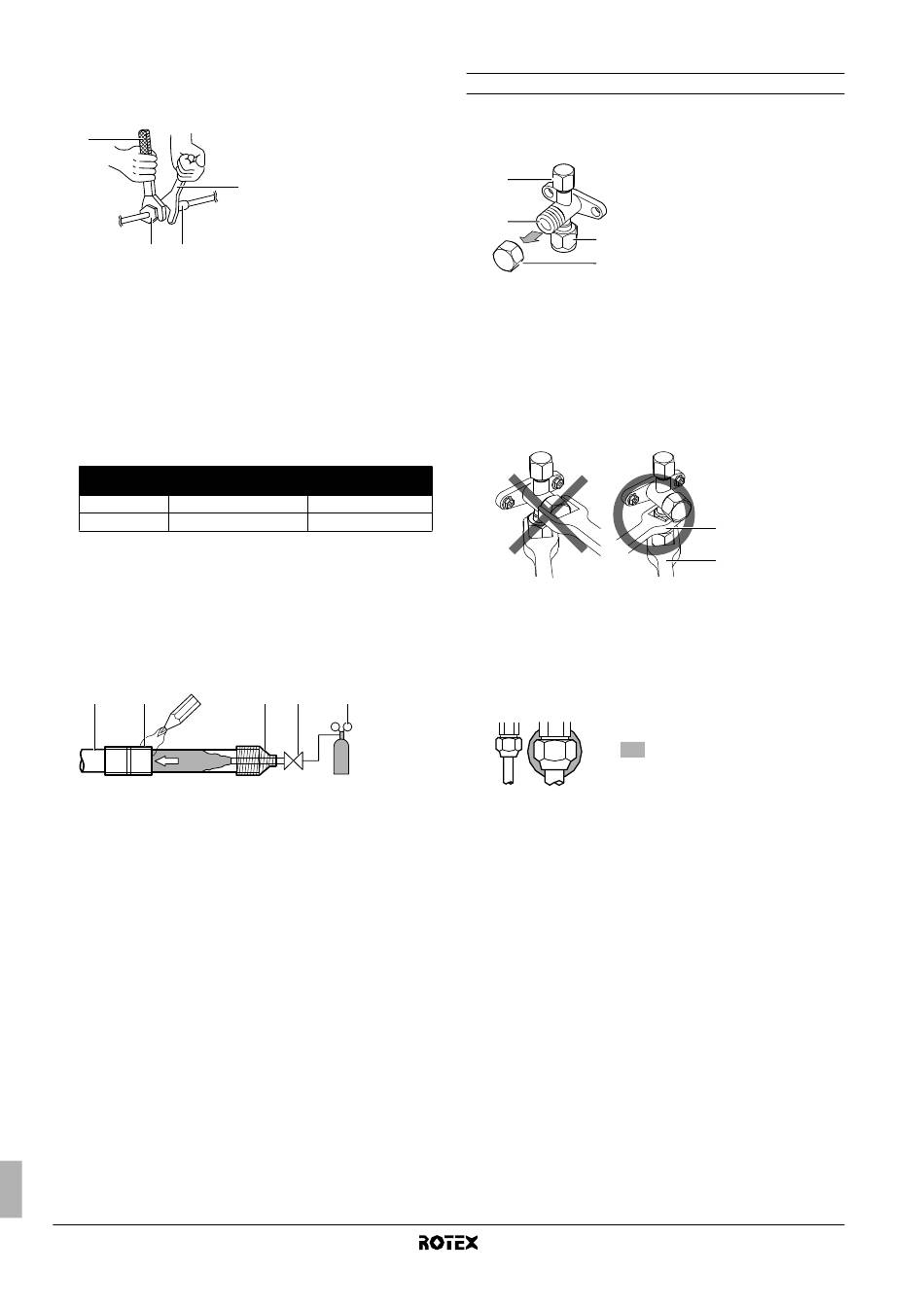

Při povolování převlečné matice vždy používejte současně
dva klíče.
Při spojování potrubí vždy používejte k dotažení převlečné
matice společně klíč na matice a momentový klíč, aby nedošlo
k popraskání matice a nevznikla netěsnost.
1
4 3
1 Momentový klíč
2 Maticový klíč
3 Spojení potrubí
4 Matice pro kalíškový spoj
Nedoporučuje se jindy, než v případě nouze.
Pokud byste museli potrubí spojovat bez momentového klíče,
dodržujte při instalaci následující postup:
■ Převlečnou matici dotáhněte klíčem, až kroutivý moment
náhle vzroste.
■ Od tohoto okamžiku dotáhněte převlečnou matici jen o úhel
uvedený dole:
Rozměr potrubí Úhel dalšího dotažení
(mm) (stupně)
60~90
Ø9,5
Ø15,9 30~60
9.2. Pokyny pro pájení
■
Při pájení nezapomeňte spoj profouknout dusíkem.
Profouknutí dusíkem zabrání vytvoření velké zoxidované vrstvy
uvnitř potrubí. Zoxidovaná vrstva má nepříznivý vliv na ventily
a kompresory v chladicím okruhu a brání správnému provozu.
■
Tlak dusíku by měl být nastaven na 0,02 MPa (tj. dostatečný na
to, aby byl cítit jeho výstup na kůži) pomocí redukčního ventilu.
1 2
6
1 Potrubí chladiva
2 Součást k pájení
3 Obalení páskou
4 Ruční ventil
5 Tlakový redukční ventil
6 Dusík
■
Nepoužívejte antioxidační přípravky při pájení potrubních spojů.
Jejich zbytky mohou ucpat potrubí a poškodit zařízení.
■
Nepoužívejte tavidlo při pájení potrubí pro vedení chladiva –
měď na měď. Použijte pájecí měděnou slitinu obsahující fosfor
(BCuP), která nevyžaduje použití tavidla.
■
Tavidlo má extrémně škodlivý vliv na potrubní systémy chladiva.
Pokud je například použito tavidlo na bázi chlóru, způsobí korozi
potrubí nebo, zvláště když tavidlo obsahuje fluór, způsobí
rozklad oleje chladiva.
Instalační návod
11
2
Doporučená délka
ramene nástroje (mm)
±200
±300
3 4 5
6
9.3. Chod uzavíracího ventilu
Upozornění při manipulaci s uzavíracím ventilem
■
Zajistěte, aby během provozu byly oba uzavírací ventily otevřené.
■
Na obrázku dole je uveden název všech součástí nutných
k manipulaci s uzavíracím ventilem.
1 1
2
2
3
3
4
4
■
Uzavírací ventil je z výroby uzavřen.
■
Na dřík ventilu nepoužívejte nadměrnou sílu. Mohli byste
poškodit těleso ventilu.
■
Vzhledem k tomu, že montážní deska uzavíracího ventilu může
být zdeformovaná pouze pokud je použit momentový klíč pro
povolení nebo utažení převlečné matice, vždy se ujistěte, že
zajistíte uzavírací ventil pomocí maticového klíče, a poté
povolíte nebo utáhnete matici pomocí momentového klíče.
Neumísťujte maticový klíč na kryt dříku, protože by mohlo dojít
k úniku chladiva.
1 Maticový klíč
2 Momentový klíč
■
Pokud se předpokládá použití nízkého provozního tlaku
(například pro chlazení při nízké teplotě venkovního vzduchu),
dostatečně zatěsněte převlečnou matici v uzavíracím ventilu na
plynovém potrubí pomocí silikonové těsnicí hmoty, aby se
zabránilo zamrznutí.
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
Servisní přípojka a kryt servisní
přípojky
Dřík ventilu
Přípojka místního potrubí
Kryt dříku
1
2
Silikonová těsnicí hmota
(Ujistěte, že zde nevznikne žádná
mezera)
RRLQ011~016CAV3+W1
4PW57795-1 – 10.2010
