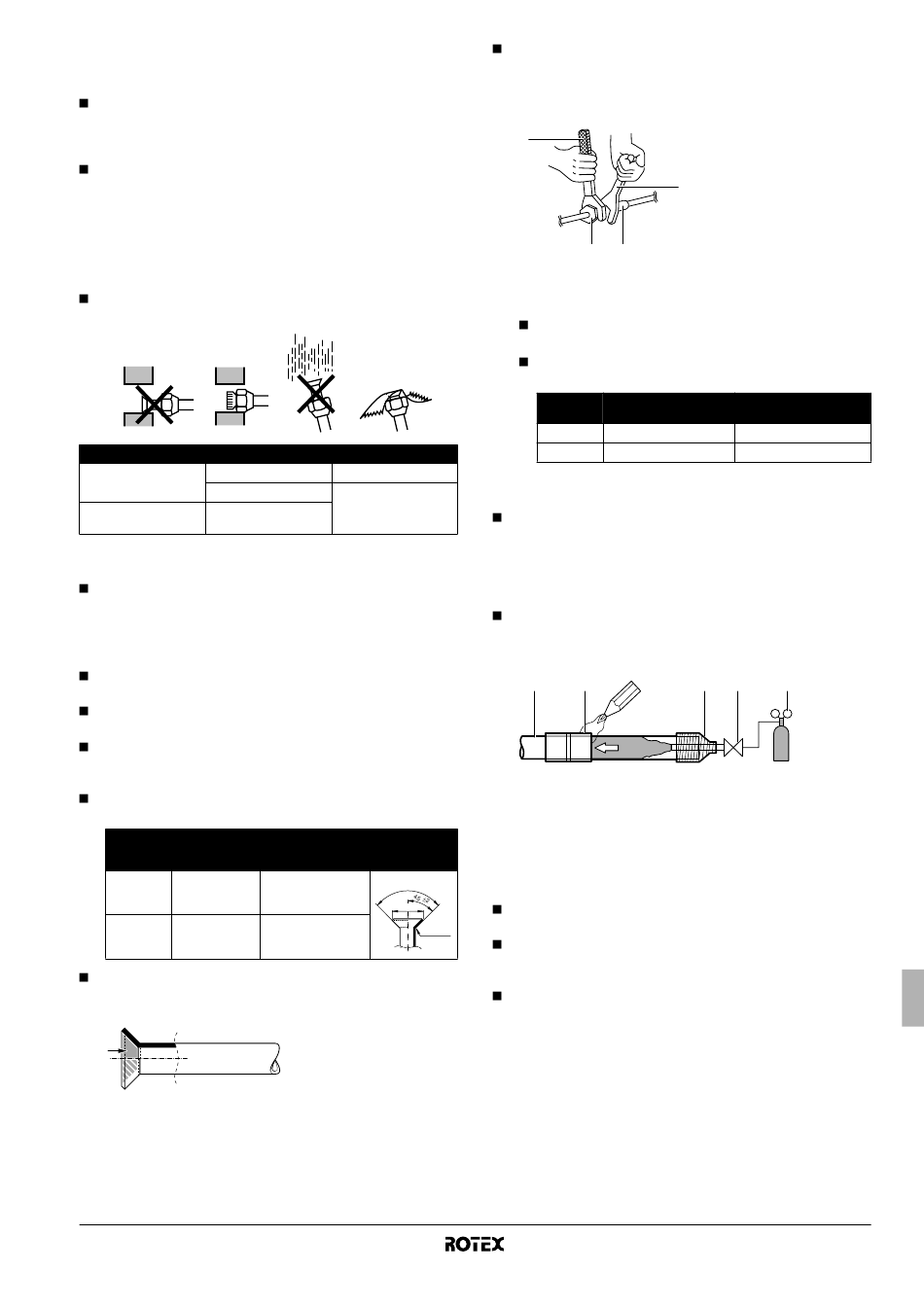

P
RECAUCIONES SOBRE LA TUBERÍA DE
REFRIGERANTE
No permitir nada más que el refrigerante designado para
mezclarse en el ciclo de congelación, por ejemplo aire, etc. Si
se escapa algo de gas refrigerante mientras se trabaja en la
unidad, ventilar bien la habitación.
Utilice únicamente R410A al añadir refrigerante
Herramientas de instalación:
Asegúrese de utilizar las herramientas de instalación (por
ejemplo, el manguito de carga del colector de medición)
empleadas exclusivamente para las instalaciones de R410A y
que soportan la presión e impiden la mezcla de materias
extrañas (por ejemplo, aceites minerales o humedad) dentro del
sistema.
Para evitar que entre en la tubería la suciedad, líquido o polvo,
tape o pince el extremo de la tubería.
Lugar de instalación Período de instalación
Más de un mes
Unidad exterior
Menos de un mes
Independientemente
Unidad interior
del período
Tenga mucho cuidado al pasar los tubos de cobre a través de
los muros.
La tubería debe montarse de forma que la parte abocardada no
quede expuesta a estrés mecánico.
Recomendaciones de abocardado
No deben reutilizarse los abocardados. Deberán efectuarse
unos nuevos para evitar fugas.
Utilice un cortatubos y un abocardador adecuados a la tubería
de refrigerante.
Utilice sólo las tuercas abocardadas incluidas en la unidad. Si
se utilizan tuercas abocardadas diferentes puede producirse
una fuga de refrigerante.
Por favor, consulte medidas de abocardado y par de apriete en
la tabla (un apriete excesivo hará que se parta el abocardado).
Tamaño de Par de apriete
tubo (mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
Cuando conecte la tuerca abocardada, recubra el abocardado
con aceite de éster o de éter por dentro y dé 3 o 4 vueltas a la
tuerca a mano antes de apretar firmemente.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unidad exterior para bomba de calor de aire-agua
4PW50202-1
Método de protección
Apriete el tubo
Apriete o cubra con
cinta el tubo
Forma del
Dimensiones de abocardado
abocardado A (mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Cuando afloje una tuerca abocardada utilice siempre dos llaves.
Cuando conecte la tubería utilice siempre una llave abierta en
combinación con una llave dinamométrica para apretar la tuerca
abocardada, evitando así que se parta la tuerca y se originen
fugas.
1
4 3
No recomendado excepto en caso de emergencia.
Si tiene que conectar la tubería y no dispone de una llave
dinamométrica, siga el procedimiento de instalación siguiente:
Apriete la tuerca del abocardado con una llave abierta hasta
que la resistencia al apriete aumente de pronto.
Desde esta posición,
abocardada en el ángulo que se indica a continuación:
Tamaño de Ángulo de apriete
tubo (mm) adicional (grados)
Ø9,5 60~90
Ø15,9 30~60
Recomendaciones de soldadura
Asegúrese de realizar un soplado interior con nitrógeno si
realiza soldaduras.
El soplado con nitrógeno de las tuberías evita la formación de
una gran película de óxido en su interior. La película de óxido
afecta negativamente a las válvulas y compresores del sistema
de refrigeración e impide su correcto funcionamiento.
La presión de nitrógeno debe ajustarse a 0,02 MPa (la
suficiente para que se pueda sentir sobre la piel) con una
válvula reductora de presión.
1 2
6
1 Tubería de refrigerante
2 Pieza a soldar
3 Cinta protectora
4 Válvula manual
5 Válvula reductora de presión
6 Nitrógeno
No utilice antioxidantes para soldar las uniones de la tubería.
Los residuos pueden atascar las tuberías y dañar el equipo.
No utilice fundente para soldar cobre con cobre en la tubería de
refrigerante. Utilice aleación cobre-fósforo (BCuP) como metal
de aportación, que no precisa fundente.
El fundente tiene un efecto muy perjudicial en las tuberías de
refrigerante. Por ejemplo, si se utiliza fundente con base de
cloro, causará corrosión de la tubería o, en particular, si el
fundente contiene flúor, dañará al aceite del refrigerante.
1 Llave dinamométrica
2 Llave abierta
3 Unión de tubería
2
4 Tuerca abocardada
continúe apretando la tuerca
Longitud recomendada
del brazo de la llave (mm)
±200
±300
3 4 5
6
Manual de instalación
