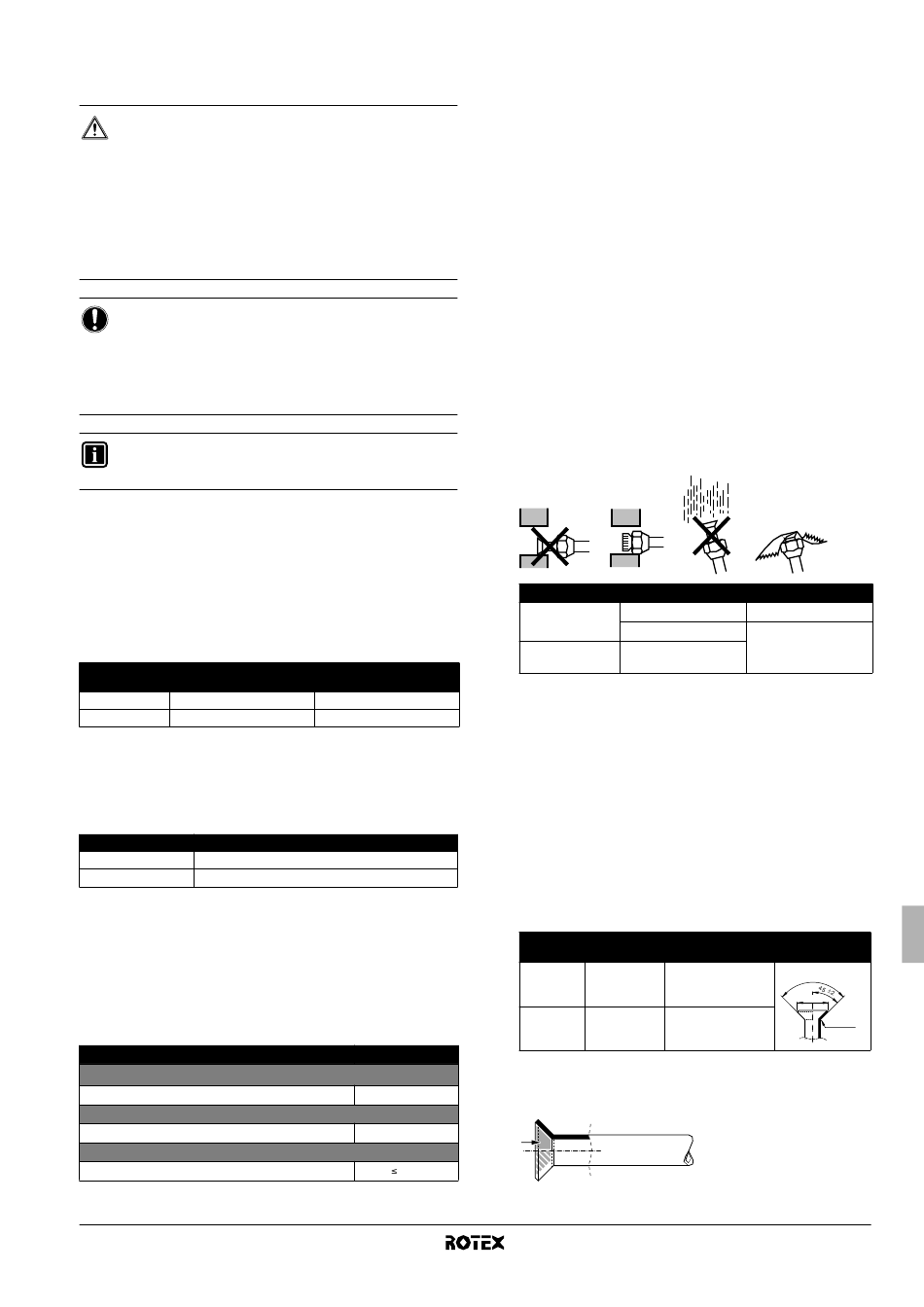

8. T
AMAÑO DE LA TUBERÍA DE REFRIGERANTE
Y LONGITUD DE LA TUBERÍA
PELIGRO
■
Las tuberías y todos los componentes con presión
deben cumplir con la legislación correspondiente y ser
aptos para contener refrigerante. Para el refrigerante,
debe utilizar cobre desoxidado de ácido fosfórico sin
soldadura.
■
La instalación debe correr a cargo de un instalador
cualificado y los materiales elegidos y la instalación
deben ajustarse a la legislación en vigor. En Europa,
la norma de referencia es la EN378.
AVISO
Para las personas encargadas de trabajos en las
tuberías:
Asegúrese de abrir la válvula de cierre después de instalar
la tubería y de aplicarle vacío. Poner en funcionamiento el
sistema con la válvula cerrada puede romper el compresor.
Está prohibido verter refrigerante a la atmósfera. Recoja el
refrigerante de acuerdo con las normas sobre recogida
y disposición del freón.
8.1. Selección de material de la tubería
■
Material de construcción: cobre sin uniones desoxidado con
ácido fosfórico para el refrigerante.
■
Grado de temple: elija el grado de temple de las tuberías a partir
de la siguiente tabla.
■
El espesor de las tuberías del refrigerante debe ajustarse a la
legislación correspondiente. El grosor mínimo de las tuberías de
R410A debe ajustarse a la siguiente tabla.
Grado de temple del
Ø tubería material de la tubería
9,5 O
15,9 O
O=recocido
8.2. Tamaño de la tubería del refrigerante
Las tuberías entre las unidades exterior e interior deberían tener el
mismo tamaño que las conexiones exteriores.
Tamaño de la tubería del refrigerante (mm)
Tubería de gas
Tubería de líquido
8.3. Longitud permisible para las tuberías y diferencia
de alturas
Consulte la siguiente tabla respecto a longitudes y alturas
permisibles. Consulte figura 2. Considere que la línea más larga de
la figura se corresponde con la tubería de mayor longitud y la unidad
más alta se corresponde con la unidad superior.
Para RRLQ
Longitud de tubería permitida
Longitud máxima total-de tubería de un sentido
L
Altura máxima entre exterior e interior
H
Longitud sin carga
L
(a) La cifra entre paréntesis representa la longitud equivalente.
RRLQ011~016CAV3+W1
Unidad exterior para bomba de calor de aire-agua
4PW57795-1 – 10.2010
Grosor mínimo t (mm)
0,80
1,00
Ø15,9
Ø9,5
(a)
50 m (70 m)
30 m
10 m
9. P
RECAUCIONES RELACIONADAS CON LAS
TUBERÍAS DE REFRIGERANTE
■
No permita que ningún producto que no sea el refrigerante
indicado (como por ejemplo aire) entre en el ciclo de
refrigeración. Si se producen fugas de refrigerante mientras
trabaja en la unidad, ventile el espacio enseguida.
■
Al añadir refrigerante, utilice sólo R410A.
Herramientas de instalación:
Utilice siempre herramientas de instalación (manguito de carga
del colector de medición, etc.) pensadas exclusivamente para
instalaciones de R410A y capaces de resistir la presión y evitar
la entrada en el sistema de materiales extraños (como aceites
minerales o la humedad).
Bomba de vacío:
Utilice una bomba de vacío de 2 fases con una válvula
antirretorno.
Asegúrese de que el aceite de la bomba no fluya en sentido
contrario hacia el sistema cuando la bomba no esté
funcionando.
Utilice una bomba de vacío que pueda evacuar a –100,7 kPa
(5 Torr, –755 mm Hg).
■
Para evitar que entre suciedad, líquido o polvo en la tubería,
aplique pinzas o grifos.
Es necesario adoptar las máximas precauciones al pasar
tuberías de cobre por una pared.
Lugar Período de instalación
Más de un mes
Unidad exterior
Menos de un mes
Independientemente
Unidad interior
del período
■
Las tuberías deberían montarse de manera que el abocardado
no se vea expuesto a tensiones mecánicas.

9.1. Instrucciones sobre el abocardado

■
No deben reutilizarse los abocardados. Deberán efectuarse
unos nuevos para evitar fugas.
■
Utilice un cortatubos y un abocardador adecuados al refrigerante
usado.
■
Utilice sólo las tuercas abocardadas incluidas con la unidad. Si se
utilizan tuercas abocardadas diferentes puede producirse una
fuga de refrigerante.
■
Por favor, consulte las medidas de abocardado y el par de apriete
en la tabla (un apriete excesivo hará que se parta el abocardado).
Tamaño de Par de apriete
tubo (mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Cuando conecte la tuerca abocardada, recubra el abocardado con
aceite de éster o con aceite de éter por dentro y de 3 ó 4 vueltas
a la tuerca a mano antes de apretar firmemente.
Método de protección
Pinzar la tubería
Pinzar la tubería
o aplicar cinta aislante
Dimensiones de Forma del
abocardado A (mm) abocardado (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
