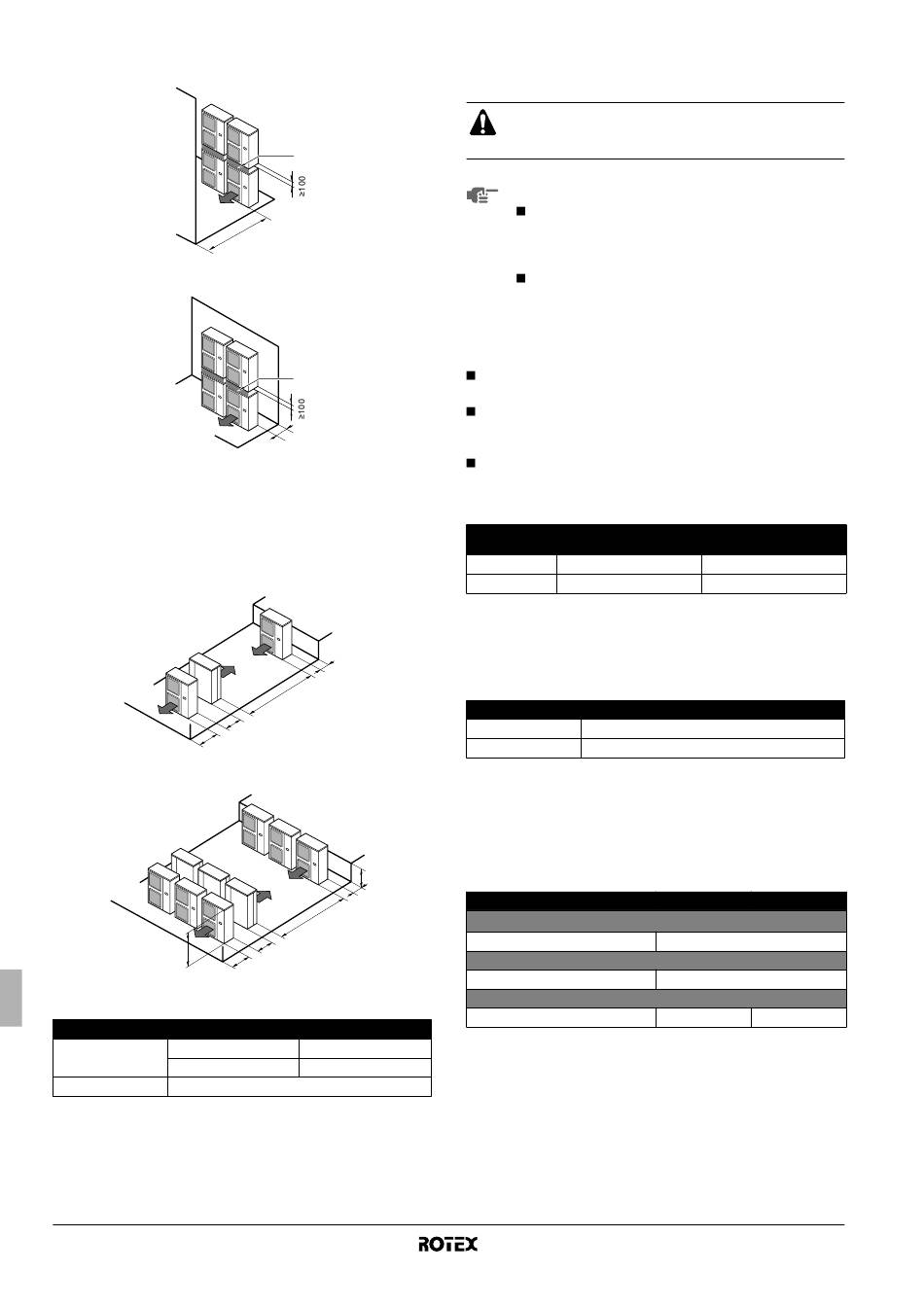

(B) En caso de instalación apilada
1. En caso de obstáculos delante del lado de salida.
2. En caso de que haya obstáculos delante de la salida de aire.
No apile más de una unidad.
Se necesitan unos 100 mm como longitud para instalar el tubo de
drenaje superior de la unidad exterior. Selle la parte A de tal forma
que el aire de la salida no derive.
(C) En el caso de instalar en varias hileras (cuando se utiliza en el
techo, etc.)
1. En el caso de instalar una unidad por hilera.
≥1000
2. En el caso de instalar múltiples unidades (2 unidades o más) en
conexión lateral por hilera.
H
La relación de las dimensiones de H, A, y L aparecen en el cuadro
inferior.
L
0<L≤1/2H
L≤H
1/2H<L
H<L La instalación no es posible
Manual de instalación
5
A
≥1000
A
≥300
≥100
≥2000
≥200
L
A
≥3000
≥600
≥1500
A
250
300
T
AMAÑO DEL TUBO DE REFRIGERANTE
Y LONGITUD DE TUBO PERMITIDO
Todas las tuberías de obra deben ser instaladas por un
técnico en aire acondicionado con licencia y deben cumplir
las normativas locales y nacionales correspondientes.
A las personas a cargo de la instalación de tuberías:
Asegúrese de abrir la válvula de parada después de
la instalación de las tuberías y de que el vaciado está
completo. (Hacer funcionar el sistema con la válvula
cerrada puede estropear el compresor).
Está prohibido descargar refrigerante a la atmósfera.
Recoja el refrigerante de acuerdo con la recogida de
freón y la normativa de destrucción.
Selección del material de la tubería
Material de construcción: cobre sin uniones desoxidado con
ácido fosfórico para el refrigerante.
Grado de temple: utilice la tubería con el grado de temple en
función del diámetro del tubo, como se muestra en la siguiente
tabla.
El espesor de pared de la tubería de refrigerante debe cumplir
la correspondiente normativa local y nacional. El espesor de
pared de la tubería mínimo para una tubería R410A debe
corresponderse con los valores de la siguiente tabla.
Grado de temple
Ø de tubo de la tubería
9,5 O
15,9 O
O=recocido
Dimensionado de la tubería de refrigerante
Las tuberías entre la unidad exterior e interior deben ser de la misma
medida que las conexiones exteriores.
Dimensionado de la tubería de refrigerante (mm)
Tubería de gas
Tubería de líquido
Longitud de tubería y diferencia de elevación permitida
Vea datos relativos a longitudes y elevaciones en la tabla de abajo.
Consulte la figura 2. Suponga que la línea más larga que se muestra
en la figura se corresponde con la tubería real más larga, y la unidad
a más altura en la figura se corresponde con la unidad real más
elevada.
Longitud máxima de tubería
Longitud máxima de tubería
Longitud máxima total de tubería -en un solo sentido
L
Diferencia de elevación máxima entre unidades interiores y exteriores
H
Longitud sin carga adicional
L
(a) La cifra entre paréntesis representa la longitud equivalente.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unidad exterior para bomba de calor de aire-agua
Espesor mínimo de pared
t (mm)
0,80
1,00
Ø15,9
Ø9,5
V3 W1
(a)
75 m (95 m)
30 m
≤30 m ≤10 m
