13. Funkce odčerpání
Když provádíte přemístění nebo likvidaci jednotky, nezapomeňte
odčerpat chladivo, aby nebylo jeho únikem ohroženo životní
prostředí. Režim odčerpání odčerpá veškeré chladivo z potrubí do
venkovní jednotky.

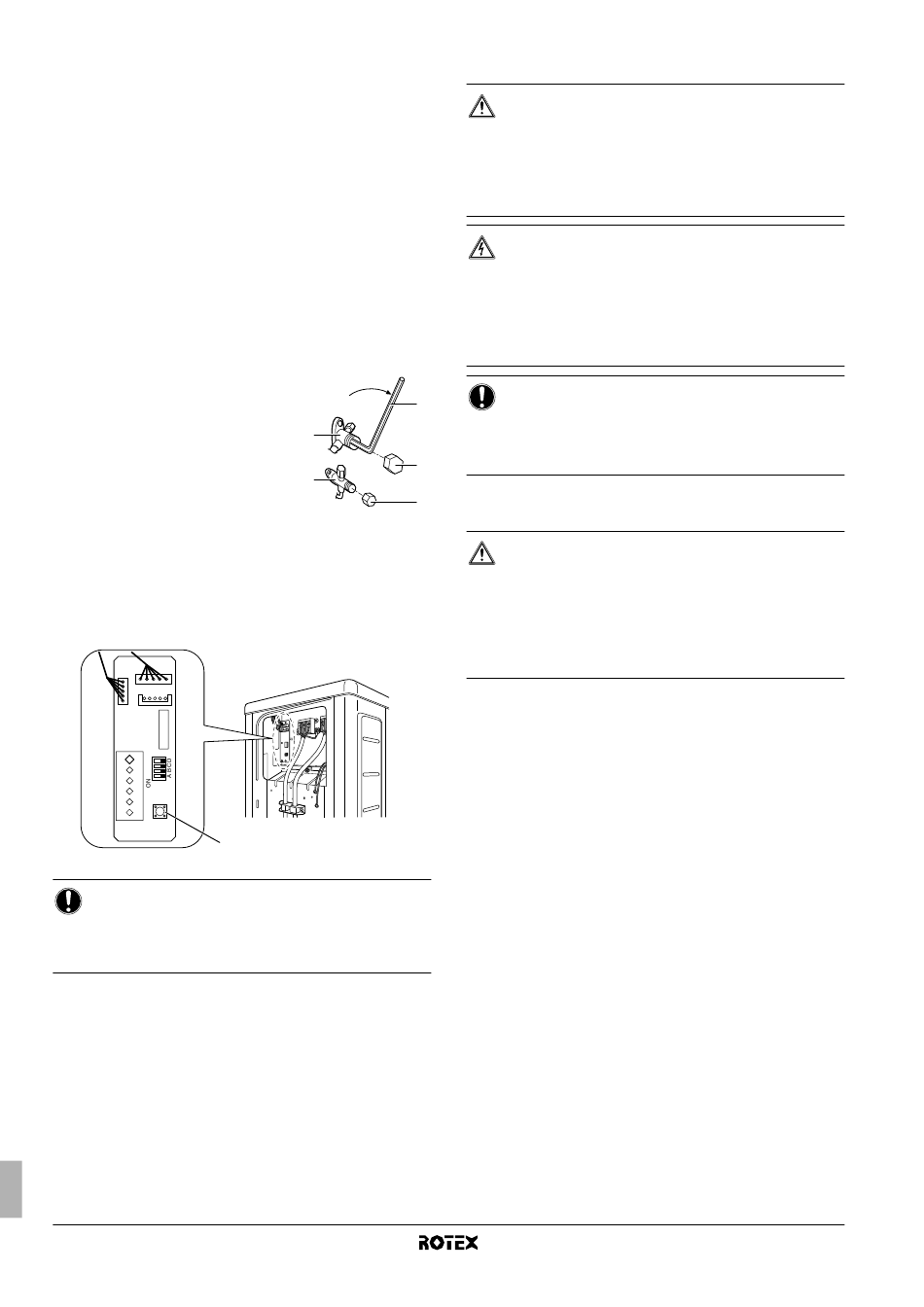

13.1. Postup odčerpání
1 Sundejte kryty z uzavíracího ventilu kapaliny a uzavíracího
ventilu plynu.
2 Spusżte režim nuceného chlazení.
3 Po 5 až 10 minutách (po pouze 1 nebo 2 minutách v případě
velmi nízkých okolních teplot (<–10°C)) zavřete uzavírací ventil
kapaliny pomocí šestihranného klíče.
4 Po 2-3 minutách zavřete uzavírací ventil plynu a zastavte režim
nuceného chlazení.
1 Plynový uzavírací ventil
2 Zavírání
3 Šestihranný imbusový klíč
4 Kryt ventilu
5 Kapalinový uzavírací ventil
13.2. Režim nuceného chlazení
1 Stisknutím spínače nuceného režimu SW1 spustíte nucené
chlazení.
2 Opětným stisknutím spínače nuceného režimu SW1 zastavíte
nucené chlazení.
S102
S2
LED-A
SW4
SW1
1
1 Spínač nuceného režimu SW1
POZNÁMKA
Zajistěte, aby během režimu nuceného chlazení zůstala
teplota vody vyšší než 5°C (viz údaj teploty vnitřní
jednotky). Toho můžete dosáhnout např. aktivací všech
ventilátorů jednotek s ventilátorem.
Instalační návod
13
14. Elektrické zapojení
2
3
1
4
5
14.1. Bezpečnostní opatření při elektrickém zapojování
4
■
■
■
■
■
■
■
■
■
VÝSTRAHA
■
Veškeré elektrické
autorizovaný elektrikář.
■
Elektrické přípojky musí být připojeny k pevné
elektrické instalaci.
■
Všechny součásti použité při instalaci a veškeré
elektrické instalace musí splňovat platné předpisy.
NEBEZPEČÍ: VYSOKÉ NAPĚTÍ
Abyste zabránili úrazu elektrickým proudem, nezapomeňte
odpojit přívod elektrické energie 1 minutu nebo delší dobu
před prováděním servisu elektrických součástí. I po
uplynutí 1 minuty vždy změřte napětí na všech vývodech
kondenzátorů hlavního okruhu nebo elektrických součástí
a dříve, než se jich dotknete, ujistěte se, že toto
stejnosměrné napětí nepřesahuje 50 V.
POZNÁMKA
Pro osoby zabývající se elektrickou instalací:
Nespouštějte jednotku dokud není zapojen potrubní
rozvod chladiva. (Spuštění jednotky před dokončením
potrubí způsobí poškození kompresoru.)
NEBEZPEČÍ!
■
Než otevřete kryty pro přístup k vnitřním zařízením,
musí být přerušeny všechny okruhy napájení.
■
Zajistěte instalaci jističe proti zemnímu spojení v
souladu s příslušnými předpisy. Zanedbání této
zásady může způsobit úraz elektrickým proudem.
■
Nezapínejte hlavní vypínač, dokud není veškeré
zapojení hotovo.
Používejte výhradně měděné vodiče.
V souladu s příslušnými předpisy musí být do pevných přívodů
instalován hlavní vypínač nebo jiný prostředek k odpojení,
vybavený možností odpojit všechny kontakty.
Nikdy se nesnažte zamáčknout svázané kabely do jednotky.
Upevněte kabely tak, aby se nedotýkaly potrubí (zvláště na
vysokotlaké straně).
Zajistěte elektrické rozvody kabelovými páskami dle obrázku v
kapitole "14.3. Připojování napájení
jednotkami" na straně 14 tak, aby se nedotýkaly potrubí, zvláště
na vysokotlaké straně.
Zajistěte, aby na svorkovnici nepůsobily žádné vnější síly.
Při instalaci jističe proti zemnímu spojení dbejte na to, aby byl
kompatibilní s invertorem (odolnému proti vysokofrekvenčnímu
elektrickému šumu), aby nedocházelo
rozpojování tohoto jističe.
Napájecí kabel a jistič musí být zvoleny v souladu s platnými
předpisy.
Nepoužívejte vodiče s odbočkami, lankové vodiče (viz
upozornění 1 v kapitole "Pokyny, které je nutno dodržovat" na
straně 15), prodlužovací šňůry nebo přípojky z hvězdicového
systému, protože tyto mohou způsobit přehřívání, úraz
elektrickým proudem nebo požár.
Nepoužívejte místně koupené elektrické díly uvnitř tohoto
výrobku a neprovádějte odbočky napájení ze svorkovnice pro
topnou pásku, atd. Tyto činnosti mohou způsobit úraz
elektrickým proudem nebo požár.
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
zapojení musí provádět
a propojení mezi
ke zbytečnému
