6. Bezpečnostní opatření při instalaci
POZNÁMKA
Pokud jsou vypouštěcí
venkovní jednotky zakryty montážní
základnou nebo podlahou, zvedněte
jednotku, abyste pod
jednotkou získali volný prostor více
než 100 mm.

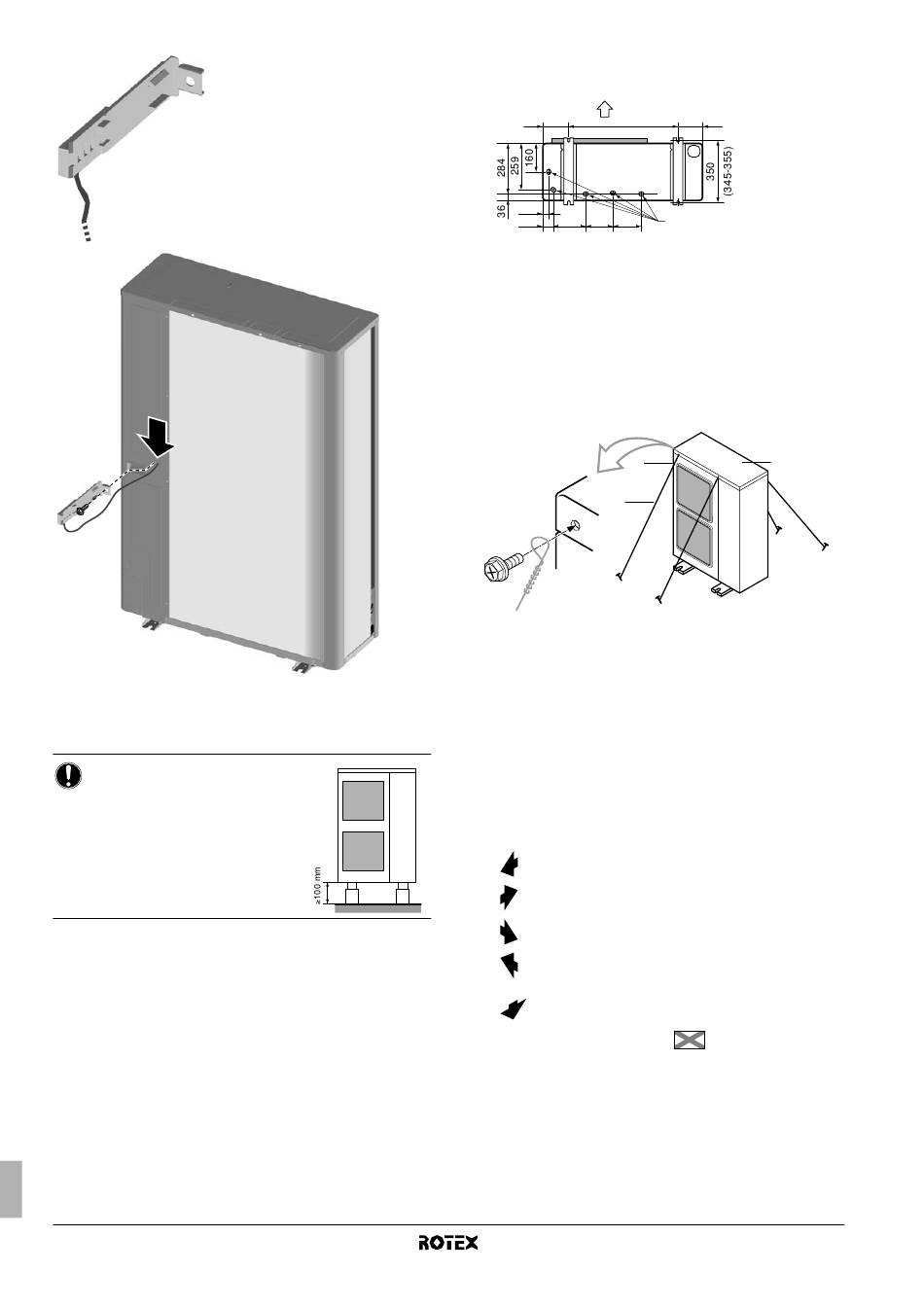

6.1. Příprava základů
■
Zkontrolujte pevnost a vyrovnanost podlahy pro instalaci, aby
jednotka po instalaci nezpůsobovala při provozu vibrace nebo hluk.
■
Dle nákresu základů na obrázku dobře jednotku upevněte
pomocí základových šroubů. (Připravte 4 sady základových
šroubů M12, matic a podložek, přičemž vše je místní dodávka.)
Instalační návod
9
otvory
venkovní
■
Nejlepší je zašroubovat základové šrouby dokud z jejich délky
nezůstává 20 mm nad povrchem základů.
RRLQ
A
140 620
B
35
60 182 154 159
A Výstupní strana
B Pohled zdola (mm)
C Vypouštěcí otvor
6.2. Způsob instalace pro zabránění převrácení
Jestliže je nutné zabránit převržení jednotky, nainstalujte ji dle obrázku.
■
připravte všechny 4 dráty dle obrázku
■
odšroubujte horní desku na 4 místech, označených jako A a B
■
vložte šrouby přes oka a pevně je zašroubujte
A A
C
A Umístění 2 upevňovacích otvorů na přední straně jednotky
B Umístění 2 upevňovacích otvorů na zadní straně jednotky
C Dráty: místní dodávka
7. Instalace servisního prostoru
Číselné hodnoty použité na obrázcích představují rozměry v mm.
(Viz "6. Bezpečnostní opatření při instalaci" na straně 9).
Bezpečnostní opatření
(A) V případě instalace nestohovaných jednotek (viz obrázek 1
pro RRLQ)
Překážka na sací
straně
Překážka na výstupní
straně
Překážka na levé
straně
Překážka na pravé
straně
Překážka na horní
straně
(a) Specifické pro RRLQ, aby se zabránilo vystavení větru nebo ovlivnění
výměníku tepla sněhem.
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
140
C
B
✓
Je přítomna překážka
1 V těchto případech
uzavřete spodní část
instalačního rámu, aby
se zabránilo obtoku
výstupního vzduchu
2 V takových případech
mohou být instalovány
pouze 2 jednotky.
3 Doporučené uspořádání
(a)
instalace.
Tato situace
není přípustná
RRLQ011~016CAV3+W1
