3.1.3.3
Attention !

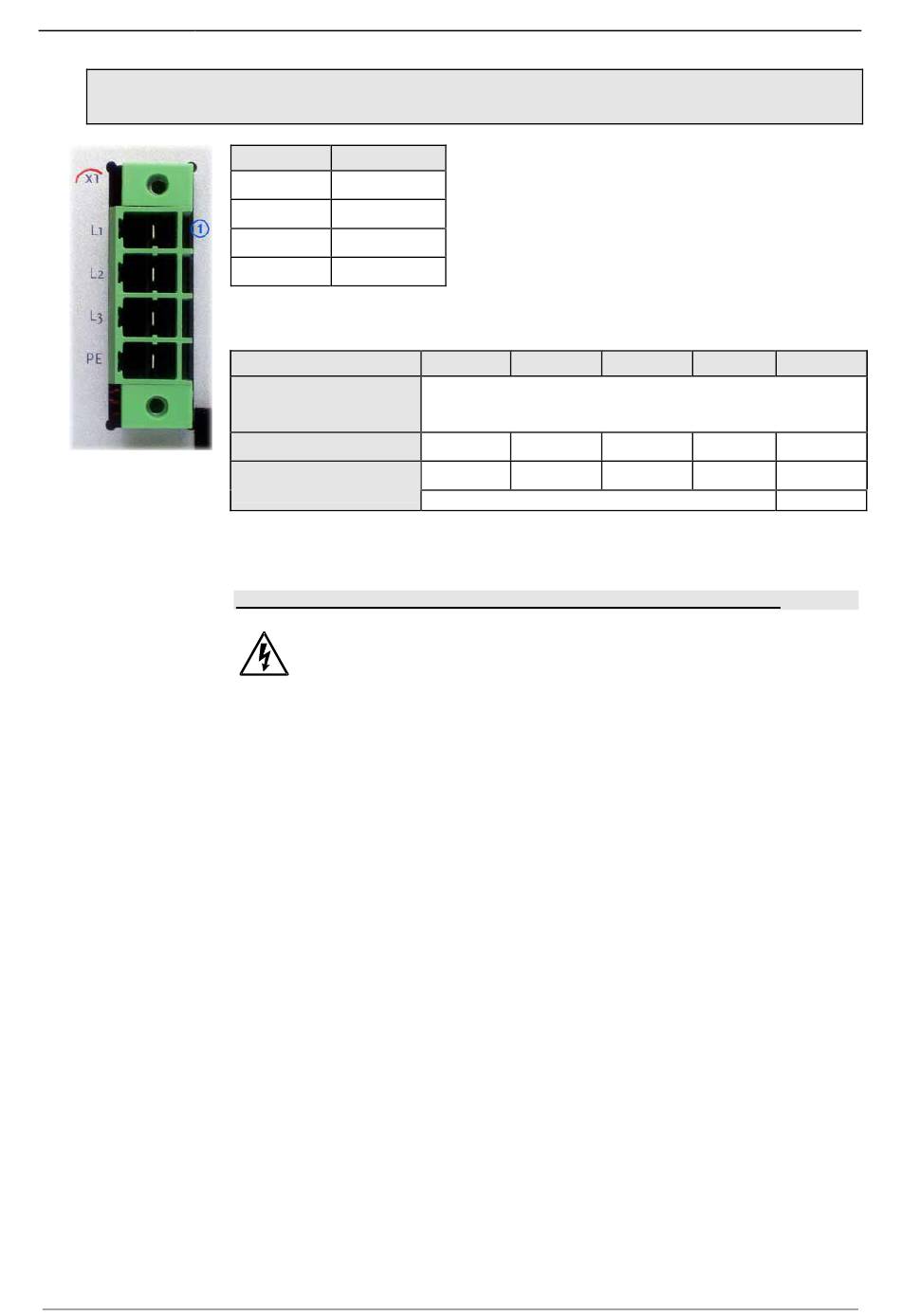

Alimentation secteur du connecteur X1 dans les appareils 3CA
230VCA/240VCA
BROCHE Désignation
1 L1
2 L2
3 L3
4 PE
Connexion au réseau de Compax3 Sxxx 3CA V4
Type de régulateur
Tension réseau
Courant d'entrée
Fusible maximal par
appareil
*pour un fonctionnement conforme aux normes UL: Coupe circuit K S273-K.
Seulement l'opération triphasée des appareils 3CA V4 est autorisée!
Mettez les appareils hors tension avant de procéder au câblage !
Des tensions dangereuses peuvent encore être présentes
jusqu'à 5 minutes après avoir coupé l'alimentation secteur !
193-120104 N7 C3IxxT30 Juillet 2005
Description d'appareils Compax3
S015 V4 S038 V4
Triphasé 3* 400VCA/480VCA
80-528VCA / 50-60Hz
3Aeff 6Aeff
6A 10A
Coupe circuit K
S075 V4 S150 V4
10Aeff 16Aeff
16A 20A
S300 V4
22Aeff
25A
D*
25
