Axe exemple avec les signaux d'initiateur

-
1
5
6
7
8
9
10
11
12
13
14

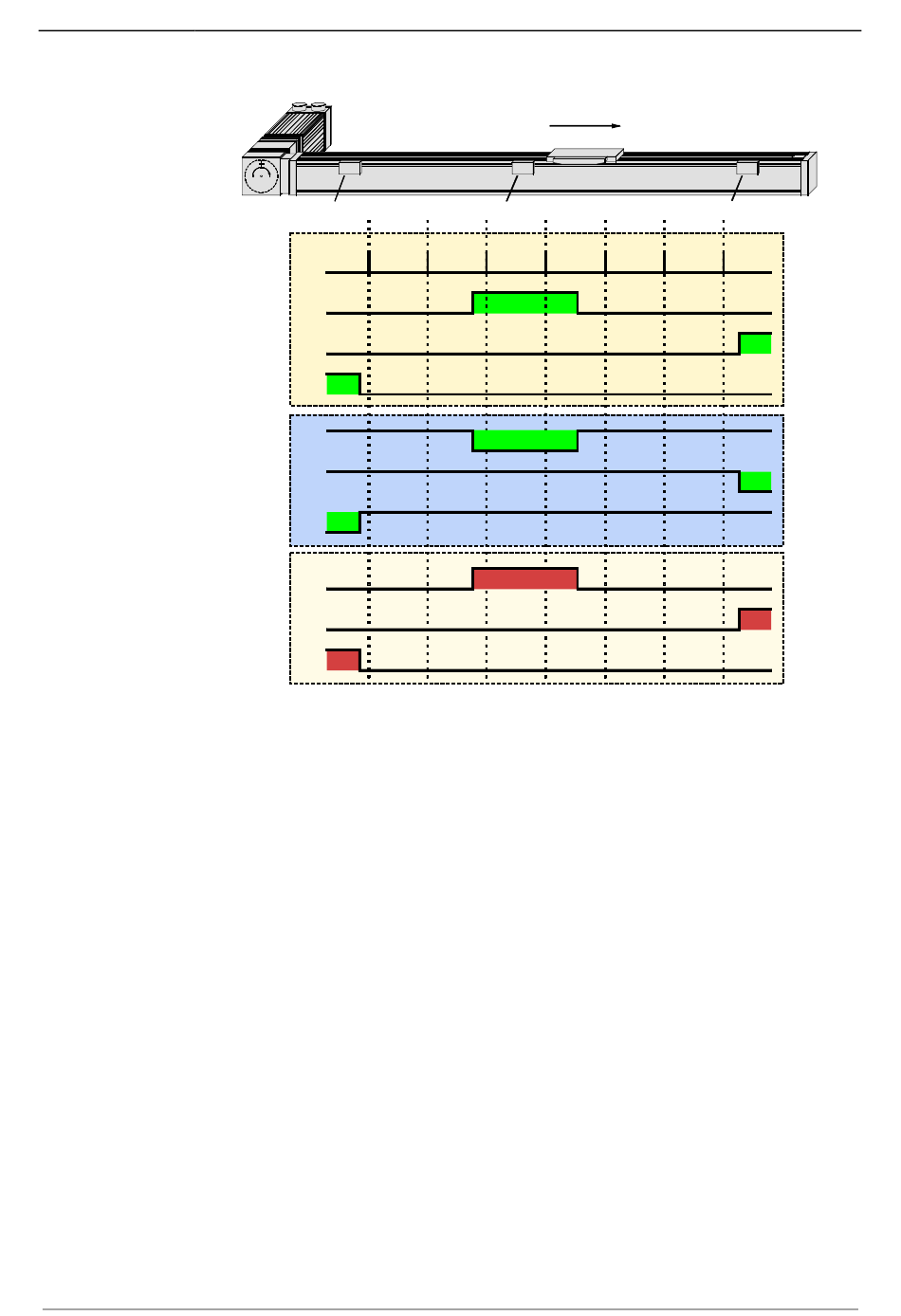

1: Détecteur d'inversion / limite à la limite négative de la zone de déplacement(l' affectation des
détecteurs d'inversion / limite (voir sur page 89) à la côté de la zone de déplacement peut
être changée).
2: Initiateur origine machine (peut, dans cette exemple, être libéré vers les deux côtés)
3: Détecteur d'inversion / limite sur la limite positive de la zone de déplacement.
(l' affectation des entrées détecteurs d'inversion / limite (voir sur page 89) à la côté de la
zone de déplacement peut être changée).
4: Direction de déplacement positive
5: Signaux du point zéro machine (impulsion de remise à zéro de la rétroaction moteur)
6: Signal de l'initiateur zéro machine( sans inversion de la logique de l'initiateur (voir sur page
89)).
7: Signal du détecteur d'inversion / ou limite sur la limite positive de la zone de déplacment (sans
inversion de la logique de l'initiateur).
8: Signal du détecteur d'inversion / ou limite sur la limite négative de la zone de déplacement
(sans inversion de la logique de l'initiateur).
9: Signal de l'initiateur zéro machine
( avec inversion de la logique de l'initiateur (voir sur page 89)).
10: Signal du détecteur d'inversion / ou limite sur la limite positive de la zone de déplacment (avec
inversion de la logique de l'initiateur)
11: Signal du détecteur d'inversion / ou limite sur la limite négative de la zone de déplacement
(avec inversion de la logique de l'initiateur).
12: Etat logique de l'initiateur zéro machine (indépendant de l'inversion)
13: Etat logique du détecteur d'inversion / ou limite sur la limite positive de la zone de déplacment
(indépendant de l'inversion).
14: Etat logique du détecteur d'inversion / ou limite sur la limite négative de la zone de déplacment
(indépendant de l'inversion).
Les schémas des modes zéro machines suivants se réfèrent toujours sur l'état
logique (12, 13, 14) des initiateurs.
