DEMONTAGE ET MONTAGE (Suite)

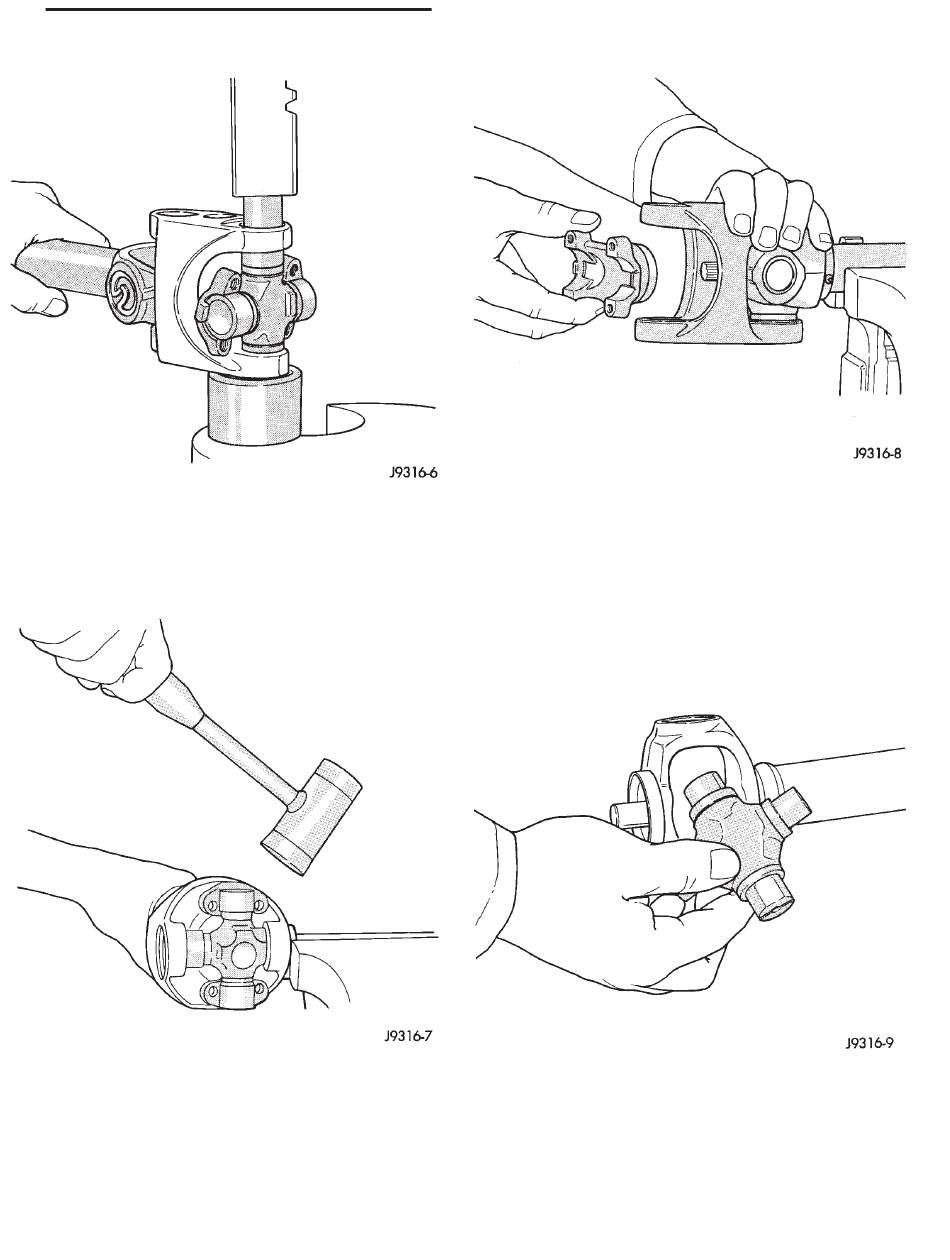

Fig. 23 Extraction de palier
(6) Saisir le palier qui de ´ passe dans les ma ˆ choires
de l'e ´ tau. Frapper la chape du tube au moyen d'un
maillet et d'un poinc ¸ on pour de ´ loger le chapeau de
palier de la chape (Fig. 24).
Fig. 24 Extraction du palier de la chape
(7) De ´ placer l'ensemble et re ´ pe ´ ter les e ´ tapes 4, 5 et
6 pour de ´ poser le chapeau de palier du co ˆ te ´ oppose ´ .
Ceci permettra de de ´ poser ensuite l'ensemble de cen-
trage de croisillon et le ressort (Fig. 25).
(8) Presser les ensembles de chapeaux de palier
restants hors de l'autre chape d'accouplement comme
de ´ crit ci-dessus afin d'achever le de ´ montage.
DIFFERENTIEL ET ARBRES DE TRANSMISSION
Fig. 25 De ´ pose d'ensemble de centrage
MONTAGE
Pendant le montage, s'assurer de l'alignement
des chapes du tube et d'accouplement sur les
repe ` res.
(1) Appliquer un lubrifiant NLGI 1 ou 2 pour pres-
sions extre ˆ mes (EP) sur l'inte ´ rieur des ale ´ sages de
chape pour faciliter la pose.
(2) Placer un croisillon dans la chape du tube (Fig.
26).
Fig. 26 Pose de croisillon dans la chape
3 - 11
