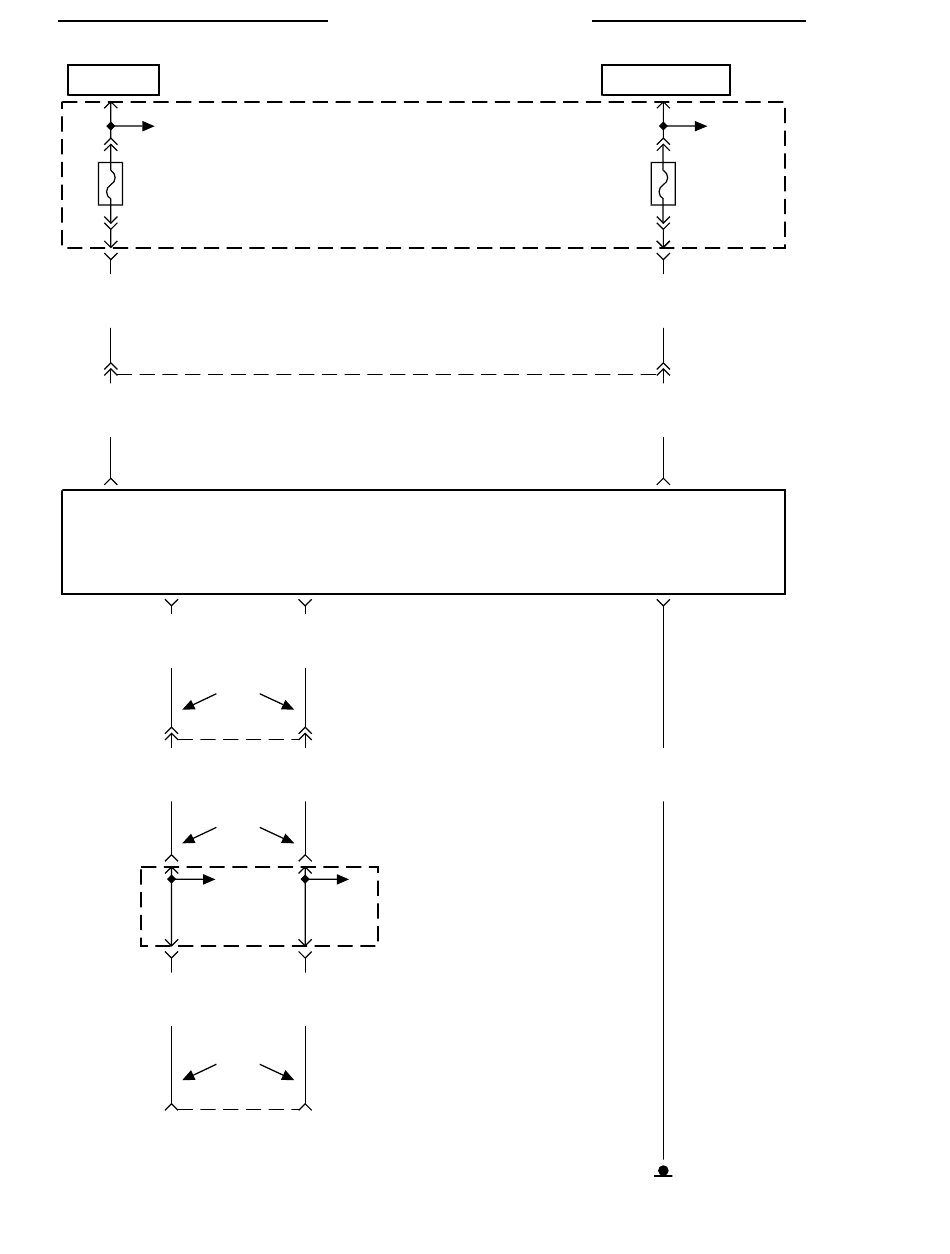

Jeep Cherokee 1998 Manuel D'atelier page 817

XJ
RUN A22
(8W-10-17)
FUSIBLE
26
10A
(8W-12-40)
C4
S21
F14
18
LG/YL
11
F14
18
LG/YL
20
SORTIE D'ALLUMAGE
PROTEGEE PAR
FUSIBLE
(MARCHE)
BUS
DE DONNEES
CHRYSLER
(-)
18
D2
18
WT/BK
2
D2
20
WT/BK
5
(8W-30-25)
(8W-30-26)
(8W-30-41)
6
D2
18
WT/BK
11
7512
8W-43 COUSSIN ANTI-CHOCS
CONDUITE A DROITE
BUS
DE DONNEES
CHRYSLER
(+)
19
D1
18
VT/BR
PAIRE
TORSADEE
C204
1
D1
20
VT/BR
PAIRE
TORSADEE
3
(8W-30-25)
(8W-30-26)
(8W-30-41)
2
D1
18
VT/BR
PAIRE
TORSADEE
3
CONNECTEUR
DE LIAISON
DE DONNEES
(8W-30-24)
(8W-30-26)
(8W-30-41)
BOITE
DE JONCTION
DE DIAGNOSTIC
(8W-30-24)
(8W-30-26)
(8W-30-41)
ST-RUN A21
(8W-10-16)
FUSIBLE
27
10A
(8W-12-40)
C4
S23
F23
18
DB/YL
10
C204
F23
18
DB/YL
17
SORTIE
D'ALLUMAGE
PROTEGEE
PAR
FUSIBLE
(DEMARR.-MARCHE)
MASSE
10
Z6
18
BK/PK
G300
(8W-15-22)
(8W-15-23)
8W - 43 - 3
BOITE
DE JONCTION
(8W-12-2)
MODULE
DE COMMANDE
DES
COUSSINS
ANTI-CHOCS
J988W-7
