168 AVENTICS | RCM | R402002349-BDL-001-AC
Puesta en servicio
Peligro de daños personales o materiales
Un cilindro que funciona sin regulación de la velocidad puede alcanzar altas velocidades y
provocar lesiones o un fallo de la máquina.
Asegúrese de que el cilindro funcione siempre con regulación de la velocidad.
1
00123765
7.2 Ajustar la velocidad y la amortiguación
ADVERTENCIA

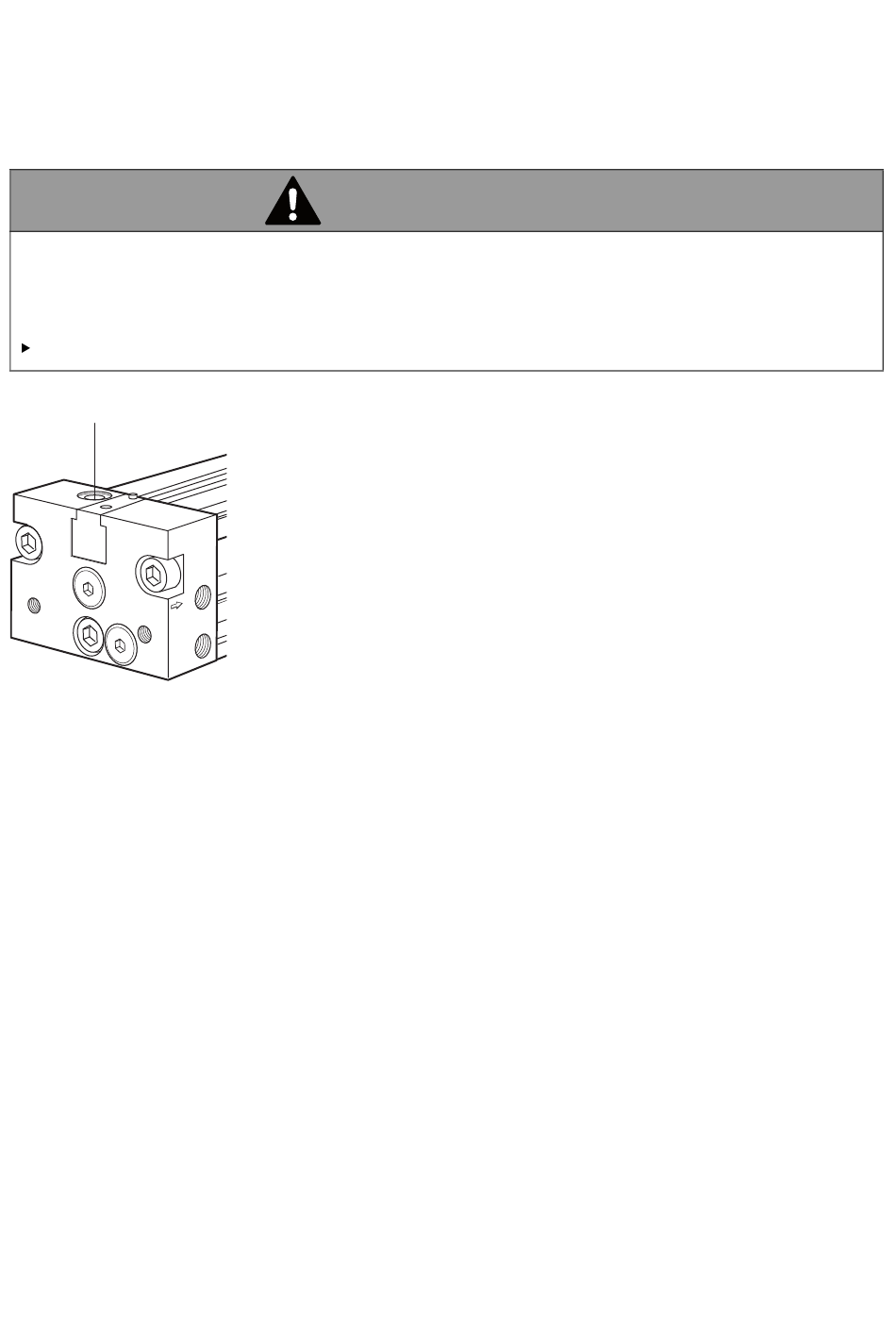

La amortiguación, es decir, el impacto del émbolo contra la tapa
del cilindro, se ajusta mediante el tornillo de amortiguación (1) del
cilindro.
Al ajustar la amortiguación, el cilindro debe estar cargado como en
el funcionamiento normal y la velocidad debe aumentar paso a
paso hasta alcanzar la velocidad de funcionamiento deseada.
La regulación de la velocidad se realiza normalmente
estrangulando el aire de salida de las cámaras de los cilindros
mediante una válvula estranguladora de retención.
Ajuste la velocidad del émbolo y la amortiguación de la siguiente
manera:
1. Asegúrese de que la alimentación de presión para las dos
cámaras se encuentra a cero y aumente lentamente la
alimentación de presión hasta alcanzar la presión de
funcionamiento deseada.
2. Enrosque los tornillos de amortiguación (1) en ambas tapas
por completo y desatorníllelos a continuación media (
vuelta.
3. Abra la válvula estranguladora de retención.
4. Aumente la velocidad del émbolo paso a paso, abriendo los
tornillos de amortiguación con cada aumento hasta que el
émbolo se amortigüe suavemente en los topes en las tapas.
5. Finalmente, accione el cilindro a la velocidad de
funcionamiento deseada (si fuera necesario, mida la velocidad)
y efectúe el ajuste final de la amortiguación.
Nota Si la amortiguación está ajustada correctamente, el émbolo
alcanza su final de carrera sin rebotar ni impactar contra la
tapa. En caso de dudas y de aplicaciones críticas, AVENTICS le
ayudará gustosamente a optimizar el ajuste de la
amortiguación.
