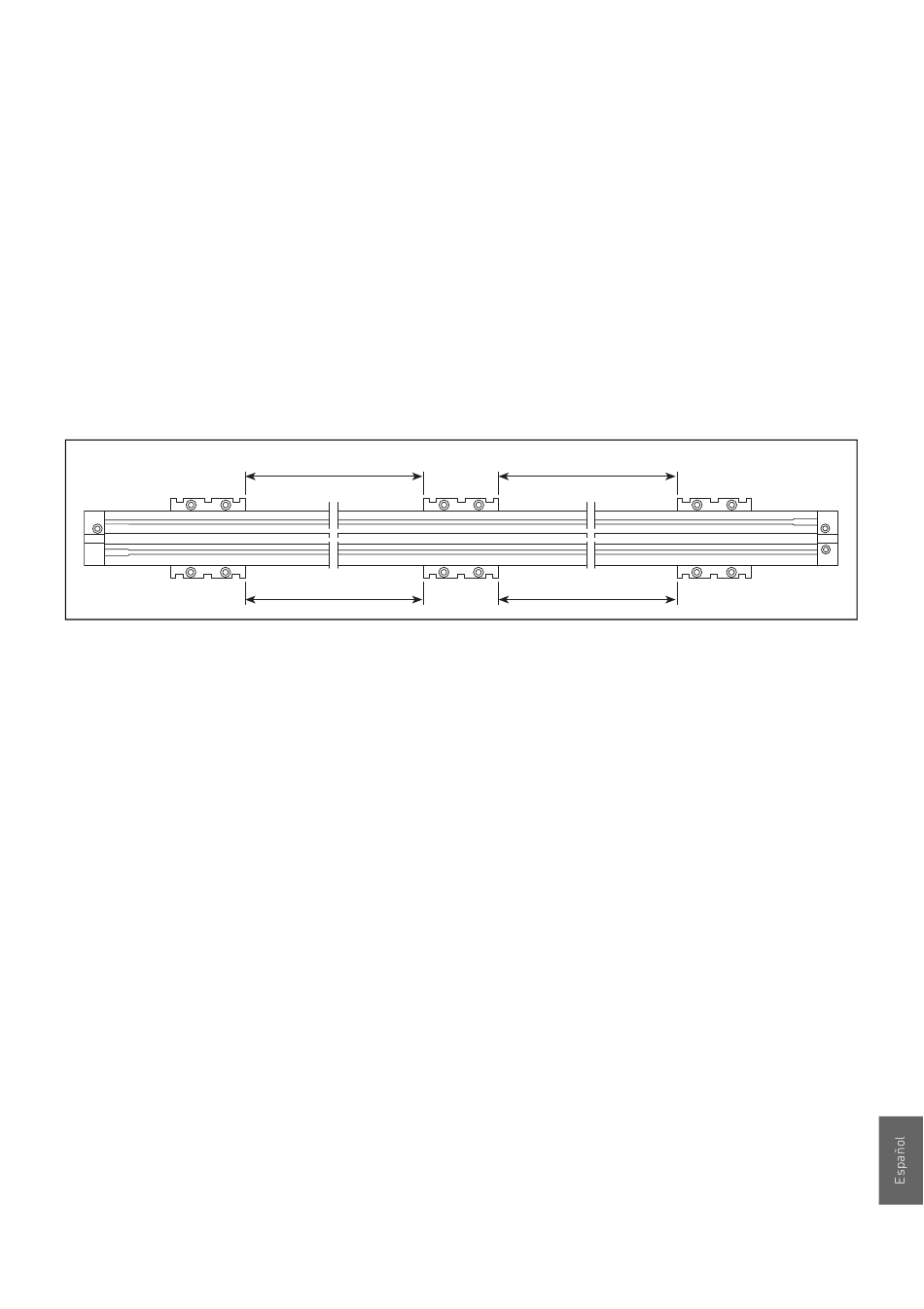

Fig. 3: Posicionar las fijaciones por pie, vista en planta de los cilindros
Nota
AVENTICS | RCM | R402002349-BDL-001-AC
6.2

Montar el cilindro con fijaciones por pie

6.2.1 Posicionar las fijaciones por pie
La cantidad prescrita de fijaciones por pie se suministra adjunta
automáticamente cuando se solicita un cilindro completo. Las
fijaciones por pie se deben instalar por pares en cada uno de los
extremos, distribuidas de manera uniforme y con una distancia de
separación entre sí de aprox. 1 metro.
1m
1m
Al montar cilindros con guía de bolas (RMC-HD y RMC-HE) se
deben utilizar siempre fijaciones por pie. Utilice siempre todas
las fijaciones por pie adjuntas.
6.2.2 Montar las fijaciones por pie, tamaño de émbolo
25-80 mm
1. Coloque las tuercas adjuntas (1) en la ranura lateral inferior
del cilindro y apriételas ligeramente con los tornillos
correspondientes (2). Véase la figura 4.
2. Coloque el cilindro sobre una superficie fija y plana.
3. Distribuya las fijaciones por pie de tal forma que haya un par
en los extremos, respectivamente, y que las restantes se
distribuyan de manera uniforme a ambos lados en toda la
longitud del cilindro. Las fijaciones deben tener una distancia
entre sí de aprox. 1 metro; véase la figura 3 anterior.
4. Fije las fijaciones por pie con tornillos apropiados en la
superficie de montaje.
1m
1m
155
