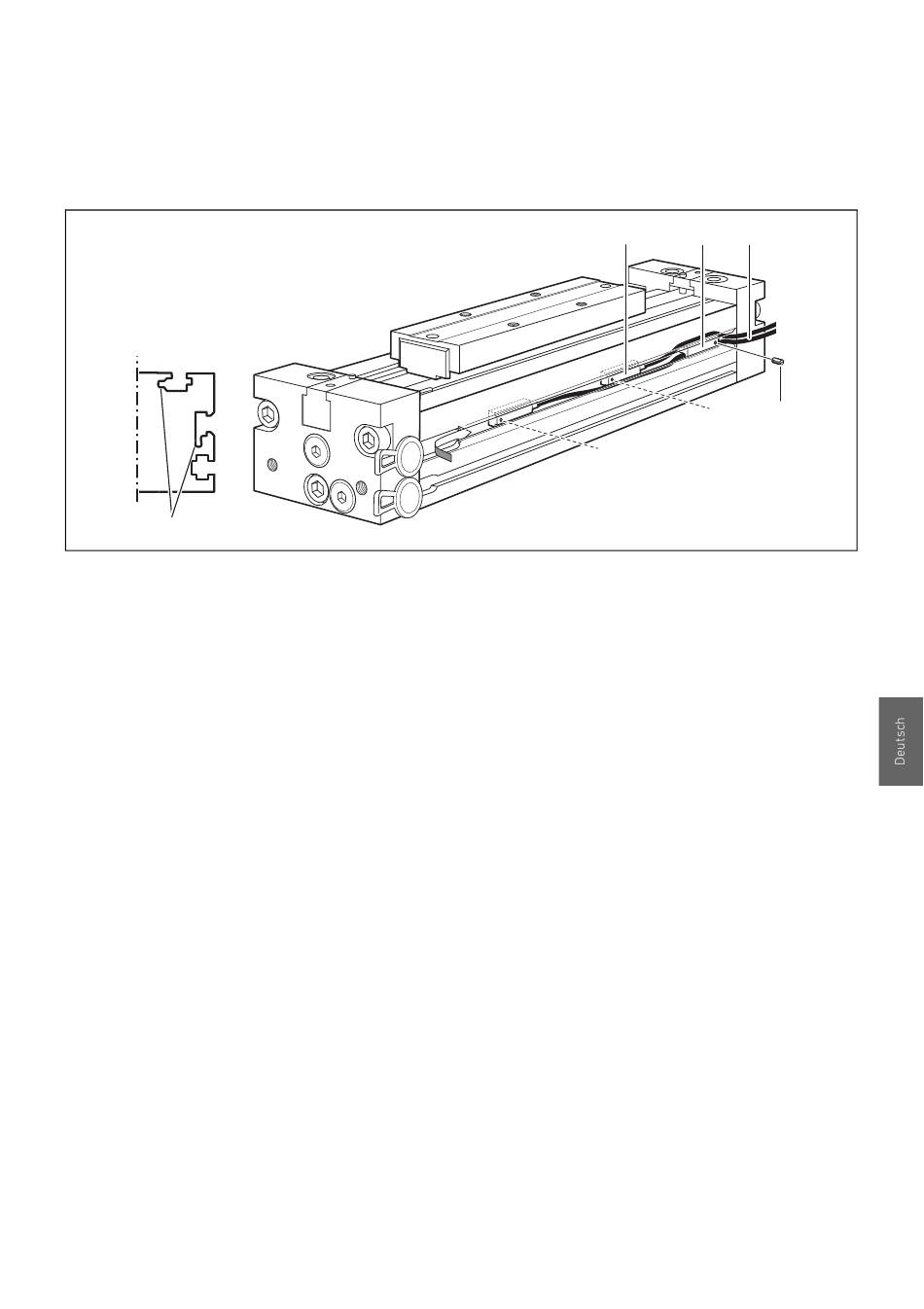

Abb. 10: Montage von Sensoren
AVENTICS | RCM | R402002349-BDL-001-AC
Positionierung von zwei Sensoren und das Verlegen der Kabel
mittels Kabelhaltern.
1. Führen Sie die Sensorkabel (1) in die Sensornut ein und
schieben Sie sie von links nach rechts, wobei der Sensor nach
links zeigt, wieder aus der Nut heraus.
2. Führen Sie den Kabelhalter (2) durch die Aussparung in
dieselbe Nut ein. Achten Sie dabei darauf, dass ein Kabel
oberhalb des Halters und ein Kabel direkt unterhalb des
Halters verläuft.
3. Führen Sie die Sensoren (3) durch die Aussparung in die
Sensornut ein und ziehen Sie diese an den Kabeln vorsichtig in
die richtige Position.
4. Wenn die Sensoren richtig positioniert sind und ihre Kabel wie
oben gezeigt in der Nut verlaufen, ziehen Sie vorsichtig die
kleinen Schrauben (4) in den Sensoren an.
5. Ziehen Sie die Kabel vorsichtig straff und schieben Sie den
Kabelhalter so weit wie möglich nach rechts. Drücken Sie die
Kabel gegebenenfalls in die nach unten (bzw. nach innen)
weisende spezielle Kabelaussparung (6) in der Sensornut.
6. Ziehen Sie zum Schluss den Stift (5) im Kabelhalter fest, so
dass dieser das Kabel in der Nut arretiert.
