Montaggio
6.3
Montaggio delle parti accessorie
Tutte le parti accessorie possono essere ordinate assieme alla
configurazione del cilindro oppure separatamente. Vengono
consegnate sempre smontate.
6.3.1
Montaggio del fissaggio trascinatore
Montare l'angolare alla slitta con le viti (M6) e le rondelle
accluse. Coppia di serraggio 10 Nm.

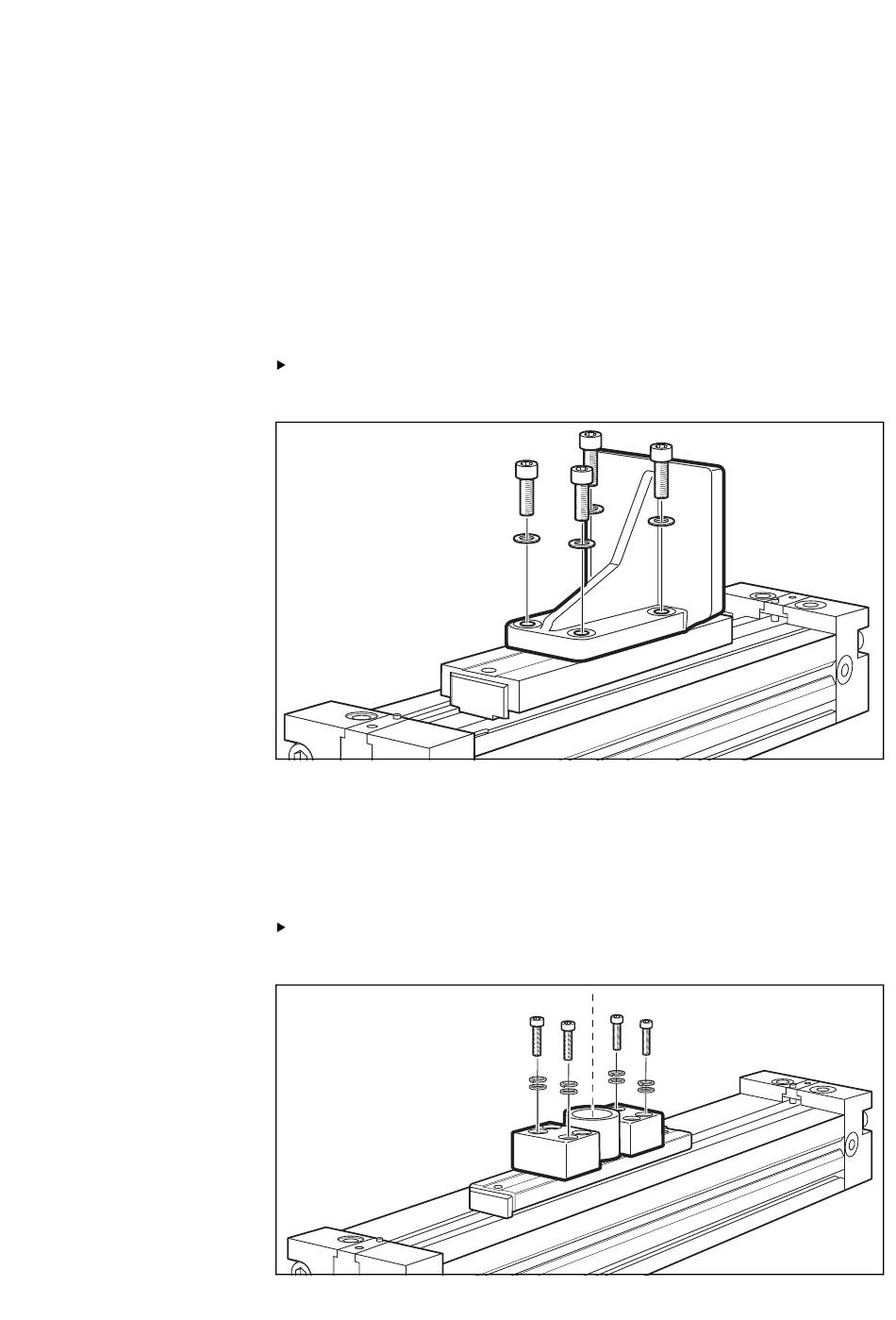

Fig. 7:
Montaggio del fissaggio trascinatore
6.3.2
Montaggio del fissaggio oscillante mobile da
16-25 mm
Montare la parte accessoria alla slitta con le viti (M4) e le
rondelle accluse. Coppia di serraggio 3 Nm.
Fig. 8:
Montaggio del fissaggio oscillante mobile da 16-25 mm
00120553
00120554
