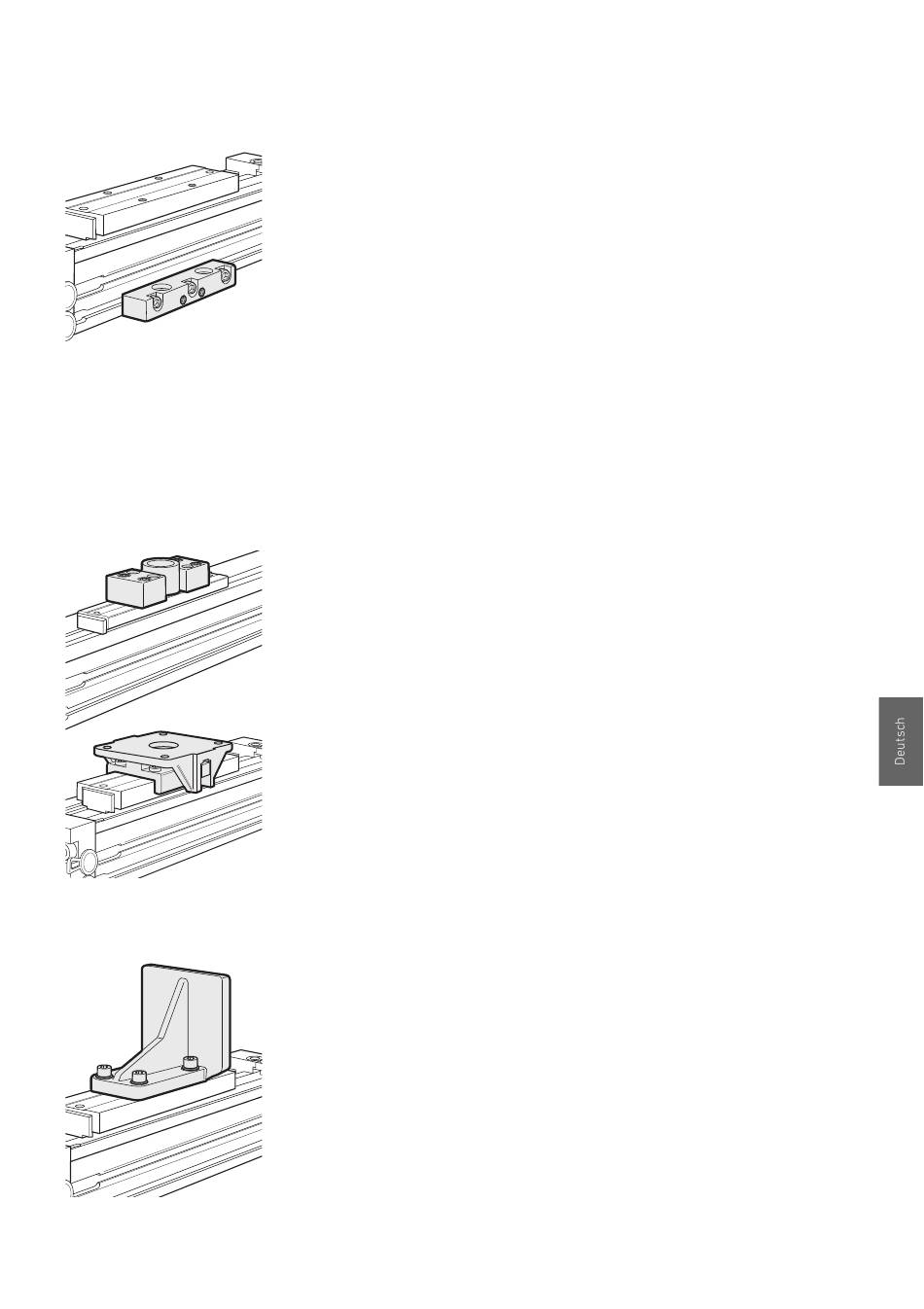

Je nach Kolbengröße sind unterschiedliche Fußbefestigungen
erhältlich. Die Ausführung für Kolbengröße 16 mm ist nicht für
axiale Belastungen geeignet (obere Abbildung) und darf daher nur
in Kombination mit Deckelbefestigungen montiert werden. Die
Ausführungen für Kolbengröße 25-50 mm und 63-80 mm sind auf
axiale Belastungen ausgelegt (untere Abbildung).
00120542
Hinweis: Fußbefestigungen müssen stets verwendet werden, wenn
Zylinder mit Kugelschienenführung (RMC-HD und RMC-HE)
eingebaut werden sollen, da deren Belastung normalerweise
deutlich höher ist.
5.2.3
Zum Anbau am Zylinderschlitten für die Anbringung einer
senkrechten Schwenkachse. Die Befestigung ist erhältlich in zwei
Ausführungen, eine für die Kolbengrößen 16 und 25 mm, (obere
Abbildung) und eine für die Kolbengrößen 32-80 mm (untere
Abbildung). Die Ausführung für Kolbengrößen 32-80 mm ist in drei
00120544
Größen erhältlich. Weitere Informationen siehe Produktkatalog.
00120545
5.2.4
Zur Anbringung auf dem Zylinderschlitten. Dient zum
Weiterschieben von Lasten, die nicht auf dem Schlitten befestigt
werden müssen.
00120543
AVENTICS | RCM | R402002349-BDL-001-AC
Bewegliche Schwenkbefestigung
Mitnehmerbefestigung
