6.4.3

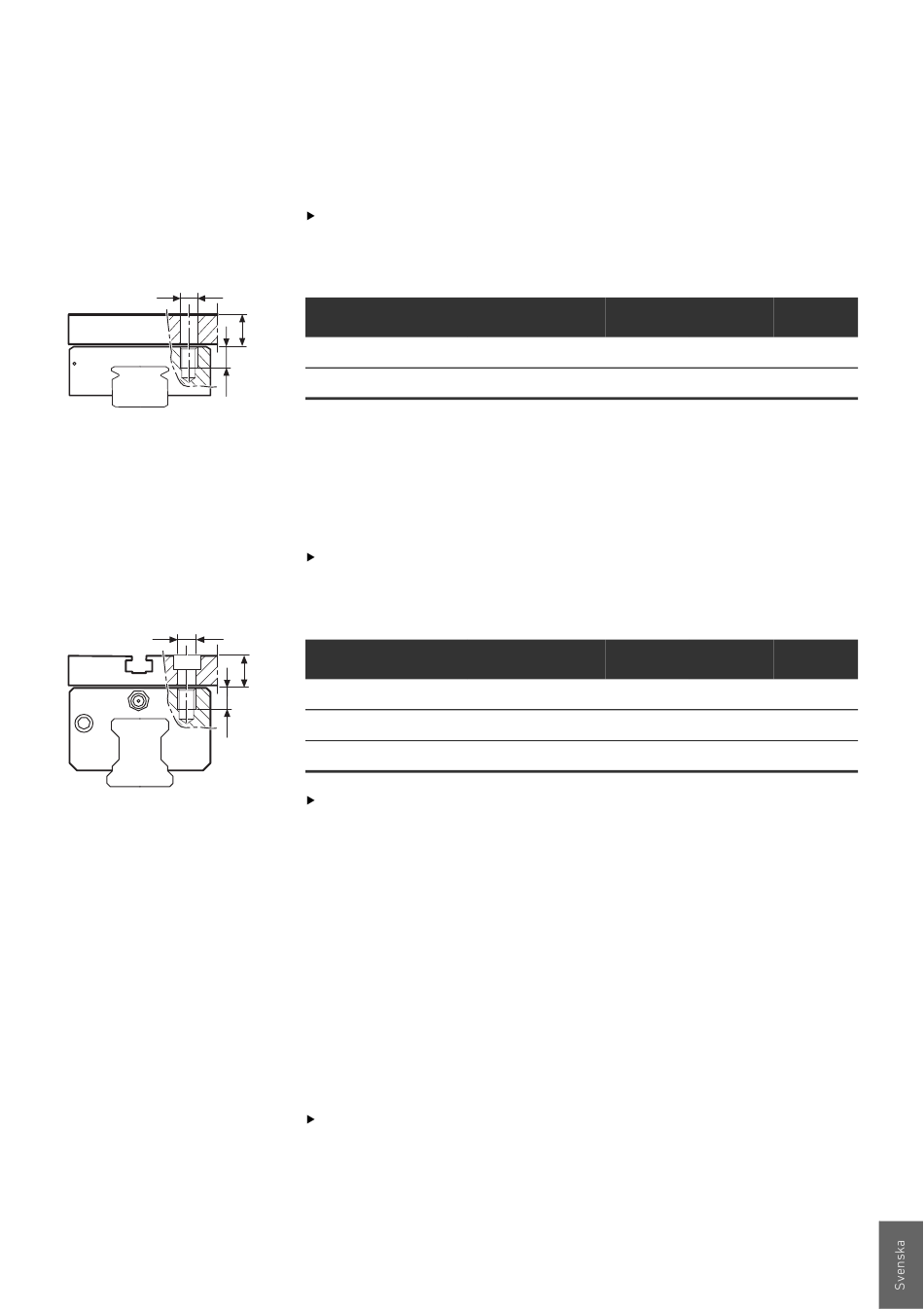

Lasten fästes normalt med skruvar i vagnen. Ersätt transport-
skruvarna (4 st) med fästskruvar (2 × 4st) enligt följande:
Tabell 6:
Ø
Kolvstorlek
L2
25 mm
L1
32 mm
00123770
6.4.4
Lasten fästes antingen i vagnen med fyra fästskruvar, eller med
muttrar i spåren på fästplattans ovansida.
Vid infästning med skruvar i vagnen, ersätt
transportskruvarna (4 st) med fästskruvar (4 st) enligt följande:
Ø Tabell 7:
Kolvstorlek
L2
L1 16, 25 mm
32 mm
40-63 mm
00122493
Vid infästning med mutter i spåren, använd 2 × 5 st
fyrkantsmutter M6. Placera muttrarna symmetriskt i skyttelns
spår. Se produktkatalogen på Internet för materialnummer.
Obs! Lastupptagningsförmågan minskar då lasten monteras i
spåren.
6.4.5
Lasten fästes normalt med det s.k. Easy-2-Combine-systemet,
vilket innebär att andra AVENTICS-cylindrar kan monteras direkt
med hög precision.
Vid infästning med mutter i spåren, använd AVENTICS
spårmutter av lämplig typ och i passande storlek. Kolvstorlek
16 mm och 25 mm har spår med storlek 6 och kolvstorlek
32 mm har spår med storlek 8. Placera muttrarna
symmetriskt i skyttelns spår.
AVENTICS | RCM | R402002349-BDL-001-AC
RMC-MG Mini-kulskensstyrning
Skruvdiam.
M3
M3
RMC-HD Kulskensstyrning
Skruvdiam.
M5
M6
M8
RMC-HE Kulskensstyrning, Easy-2-Combine
Montering
L L L
1 2
3,5 mm 4,5 mm 8,0 mm
3,5 mm 6,1 mm 9,6 mm
L L L
1 2
7,5 mm 12,5 mm 20 mm
9 mm 12,5 mm 21,5 mm
12 mm 14 mm 26 mm
199
+ L
1 2
+ L
1 2
