6.3.5 Montering av ställbart stopp och stötdämpare
6

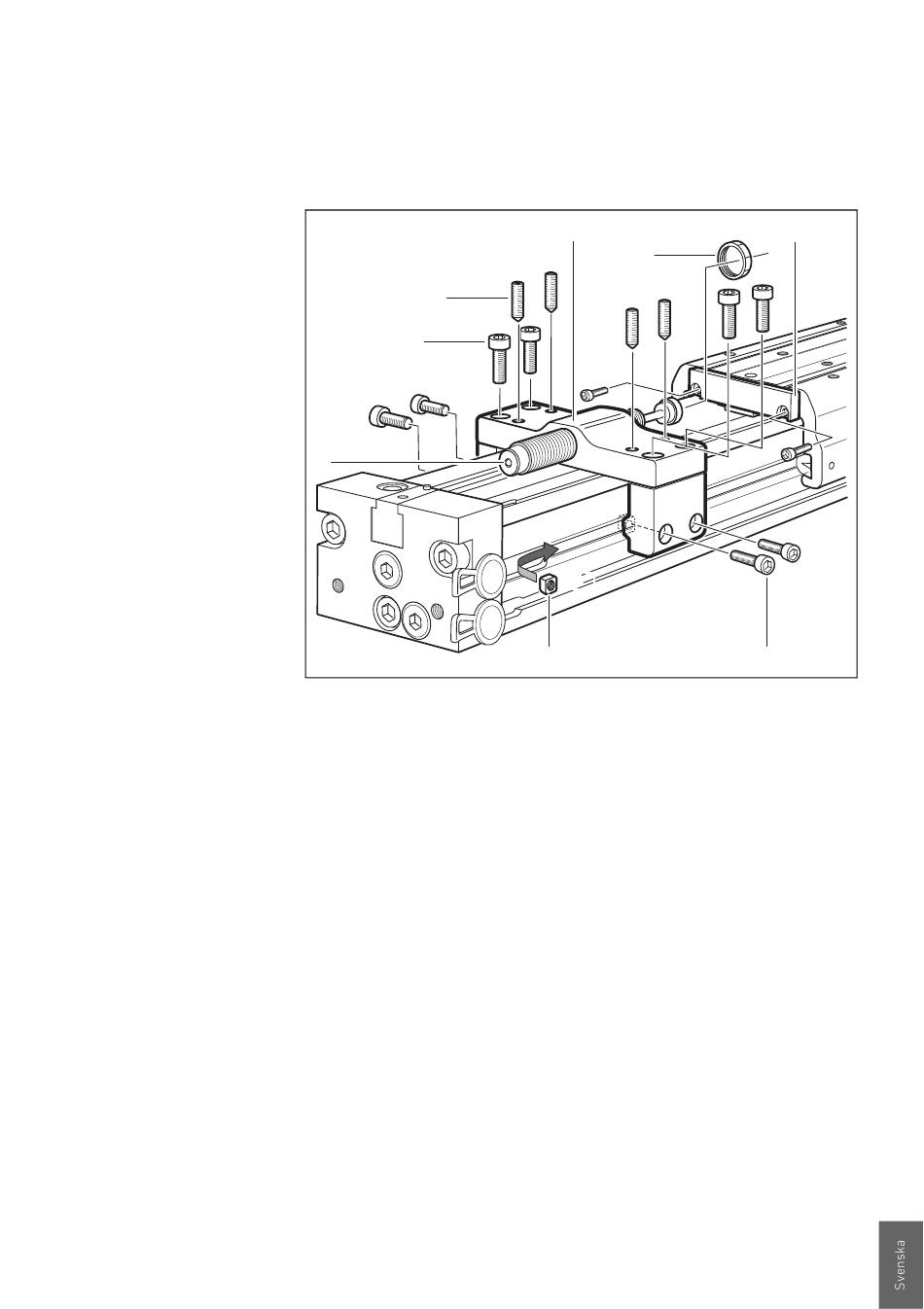

Fig. 11: Montering av ställbart stopp och stötdämpare
Obs! Montera eventuella sensorer innan det ställbara stoppet
monteras.
1. Montera metallskenan (1) på skyttelns gavel.
2. Montera ihop stoppets (2) tre delar med medföljande skruvar
(3), men mycket löst så att stoppet går att trä på cylindern.
3. Mät upp och placera stoppet på rätt plats på cylinderröret.
4. Kläm ihop stoppets sidostycken mot cylinderröret och dra åt
skruvarna (3) som håller ihop stoppet. Åtdragningsmoment
6 Nm.
5. Fäst stoppet genom att föra in medföljande muttrar (4) i
sensorspåret och dra åt motsvarande skruvar (5) med 6 Nm.
6. Montera stötdämparen (6) genom att skruva in den i stoppet
och justera läget så att exakt position erhålles.
7. Lås dämparen med muttern (7).
8. Dra åt stoppskruvarna (8) så att de trycks in något i
cylinderrörets gods. Åtdragningsmoment 6 Nm.
