Montaggio Dell'arresto Regolabile E Dell'ammortizzatore - Aventics RMC Mode D'emploi

6.3.5
6

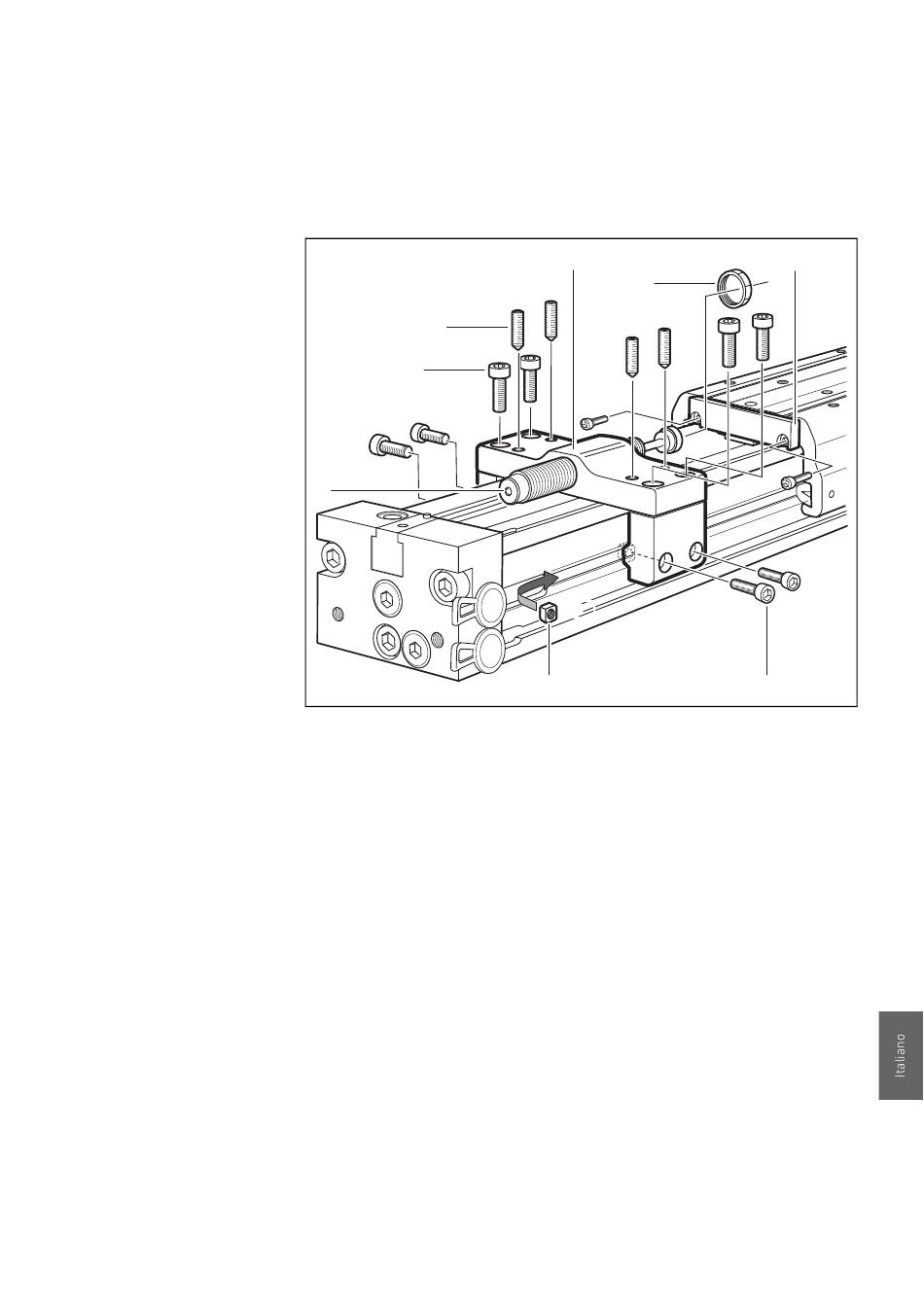

Fig. 11: Montaggio dell'arresto regolabile e dell'ammortizzatore
Nota: Prima di montare l'arresto regolabile devono essere montati
prima tutti i sensori necessari.
1. Fissare il listello di lamiera (1) sulla parte frontale della slitta.
2. Assemblare le tre parti dell'arresto (2) con le viti accluse (3),
senza stringere, in modo tale da poter montare l'arresto sopra
il cilindro.
3. Calcolare le dimensioni necessarie e portare l'arresto nella
rispettiva posizione sul corpo del cilindro.
4. Spingere le parti laterali dell'arresto contro il corpo del cilindro
ed avvitare le viti (3) che tengono insieme l'arresto.
Coppia di serraggio 6 Nm.
5. Fissare l'arresto spingendo i dadi acclusi (4) nella scanalatura
sensori ed avvitando le viti corrispondenti (5) con 6 Nm.
6. Montare l'ammortizzatore (6), avvitandolo nell'arresto e
ruotandolo nella giusta posizione.
7. Bloccare l'ammortizzatore con il dado (7).
AVENTICS | RCM | R402002349-BDL-001-AC
Montaggio dell'arresto regolabile e
dell'ammortizzatore
8
3
2+2
4
2
7
127
Montaggio
1
00120556
5
