6

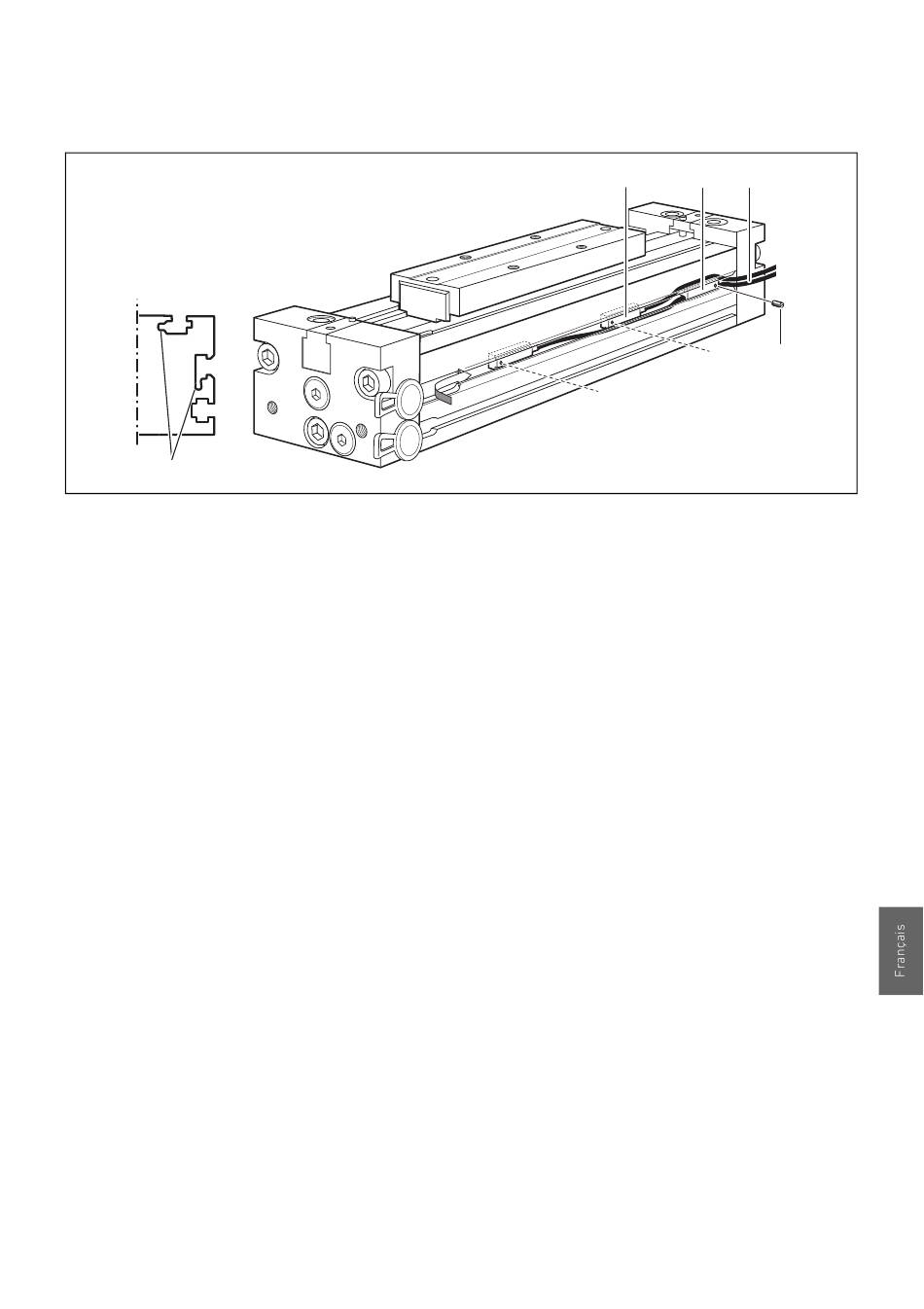

Fig. 10: Montage des capteurs
AVENTICS | RCM | R402002349-BDL-001-AC
1. Introduire les câbles de capteur (1) dans la rainure, puis les
ressortir de la rainure en les faisant glisser de gauche à droite,
le capteur montrant vers la gauche.
2. Introduire le porte-câble (2) dans la même rainure en le faisant
passer à travers l'évidement. Veiller à ce qu'un câble passe au-
dessus du porte-câble et un autre en-dessous.
3. Introduire les capteurs (3) dans la rainure en les faisant passer
à travers l'évidement, puis les tirer avec précaution en
direction des câbles pour les mettre en bonne position.
4. Si les capteurs sont bien positionnés et si leurs câbles passent
bien dans la rainure, tel qu'il est montré ci-dessus, serrer avec
précaution les petites vis (4) situées dans les capteurs.
5. Tendre le câble avec précaution et pousser le porte-câble aussi
loin que possible vers la droite. Le cas échéant, enfoncer les
câbles dans la goulotte de câble indiquant vers le bas (ou vers
l'intérieur) (6) située dans la rainure de capteur.
6. Pour finir, serrer le goujon (5) dans le porte-câble de manière
à ce qu'il bloque le câble dans la rainure.
3 2 1
4 5
4
00120550
91
Montage
