20 AVENTICS | RCM | R402002349-BDL-001-AC
Montage
6.3.3 Bewegliche Schwenkbefestigung 32-80 mm
montieren
Montieren Sie das Zubehörteil mit den beiliegenden Schrauben
(M6) und Unterlegscheiben auf dem Schlitten.
Anzugsdrehmoment 10 Nm.

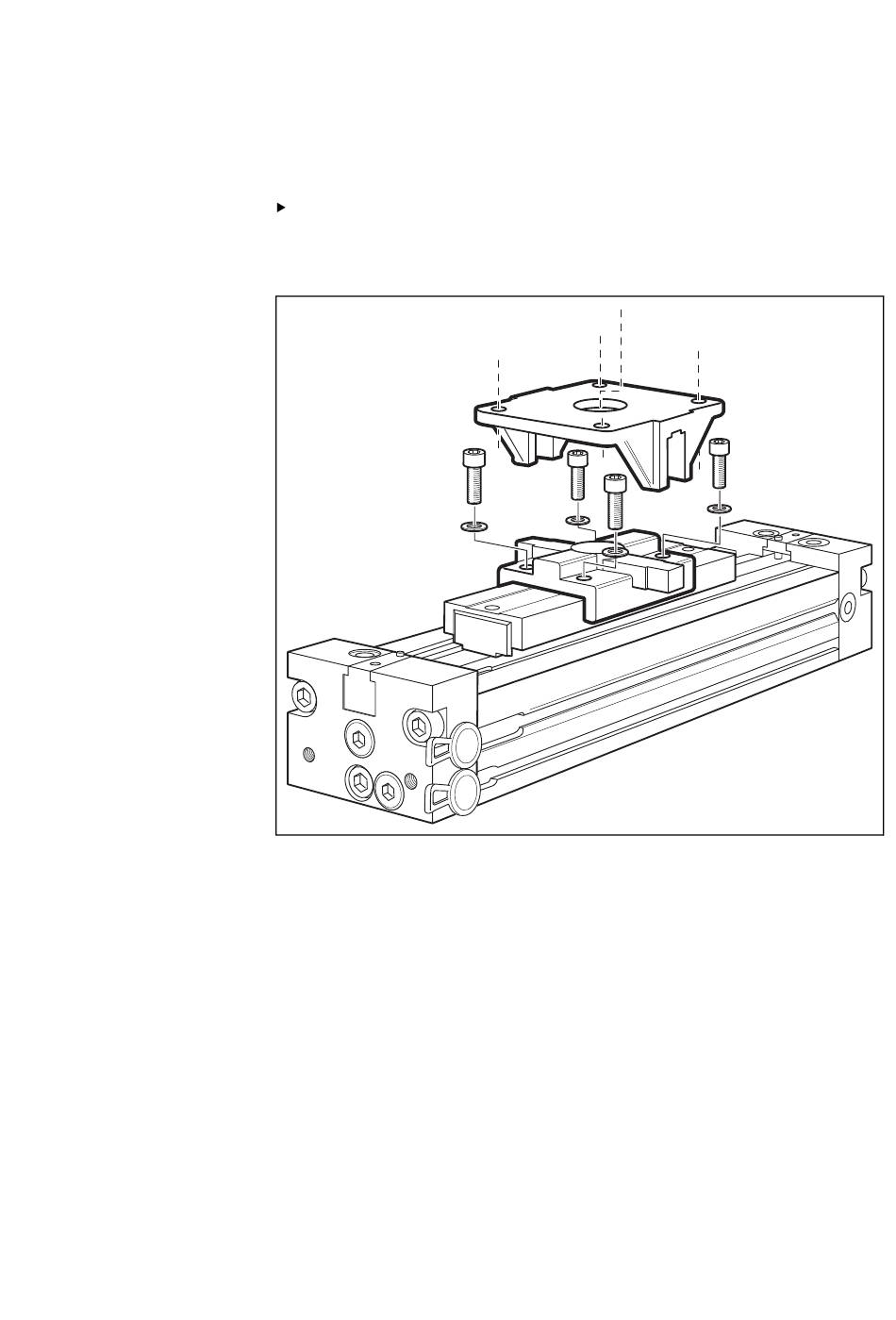

Abb. 9: Montieren der beweglichen Schwenkbefestigung 32-80 mm
6.3.4 Sensoren montieren
Magnetsensoren können auf unterschiedliche Art und Weise
montiert werden. Sie dienen zum Erfassen der Position des
Schlittens auf dem Zylinder. Bei allen Größenausführungen des
RMC-Zylinders sind auf beiden Seiten Nuten zur Aufnahme von
Sensoren vorhanden. Bei allen Zylindern mit Kolbengröße
32-63 mm gibt es darüber hinaus auch zwei Sensornuten an der
Oberseite des Zylinders.
Je Nut sollten nicht mehr als zwei Sensoren eingebaut werden, um
zu gewährleisten, dass die Kabel ohne Behinderung verlegt
werden können. Abbildung 10 zeigt ein Beispiel für die
