190 AVENTICS | RCM | R402002349-BDL-001-AC
Montering
6.1 Montering av cylindrar med gavelfäste
1. Placera cylindern på ett plant och stadigt underlag.
2. Montera ett fäste i vardera änden av cylindern med
medföljande skruvar.
3. Fäst varje gavelfäste i underlaget med skruvar eller bultar
anpassade för underlaget.
4. Dra åt samtliga skruvar successivt för att undvika spänningar.
Se tabell 3 för åtdragningsmoment.

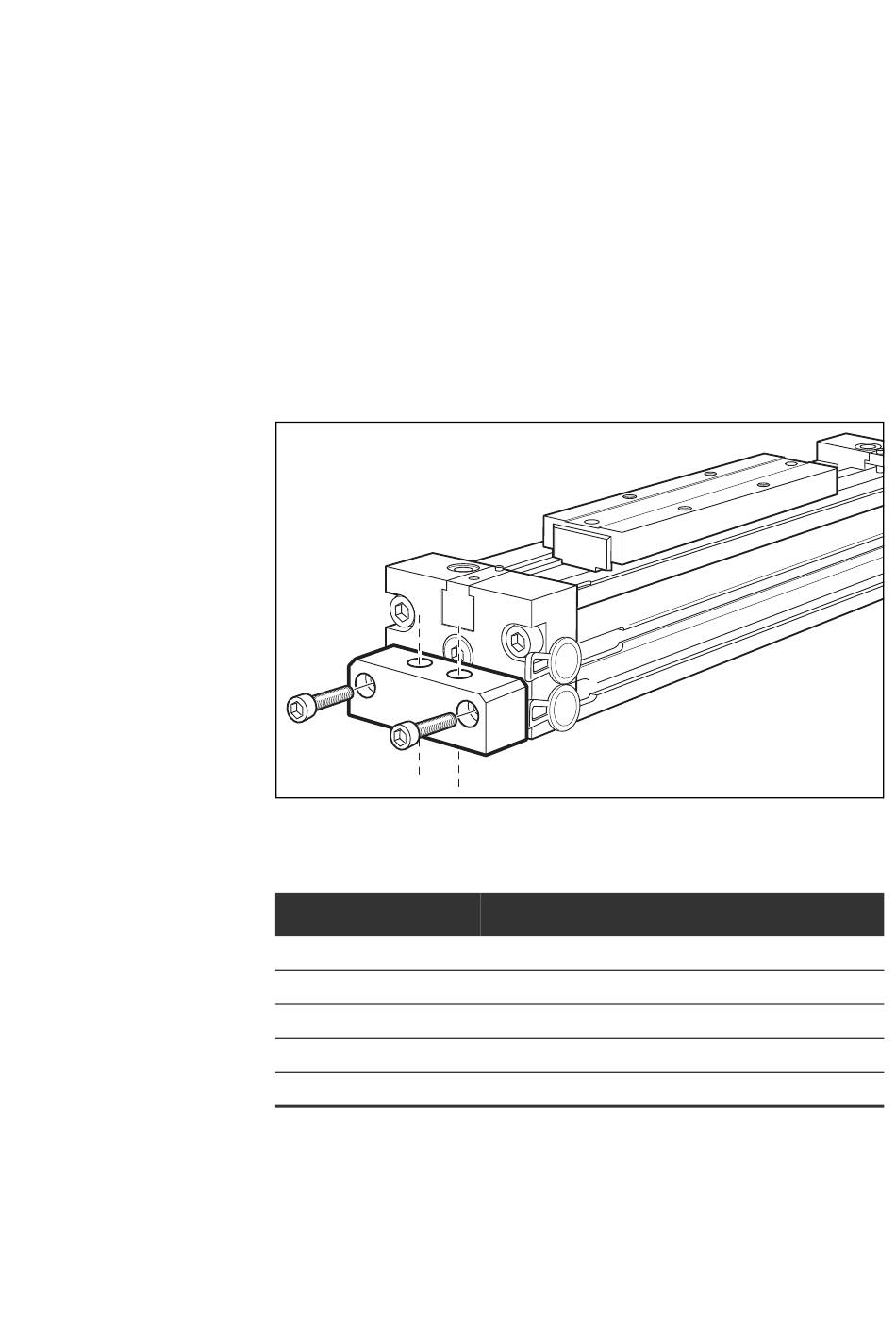

Fig. 2: Montering av gavelfästen
Tabell 3:
Skruvdiameter
M4
M5
M6
M8
M10
Åtdragningsmoment (klass 8,8)
3 Nm
6 Nm
10 Nm
24 Nm
47 Nm
