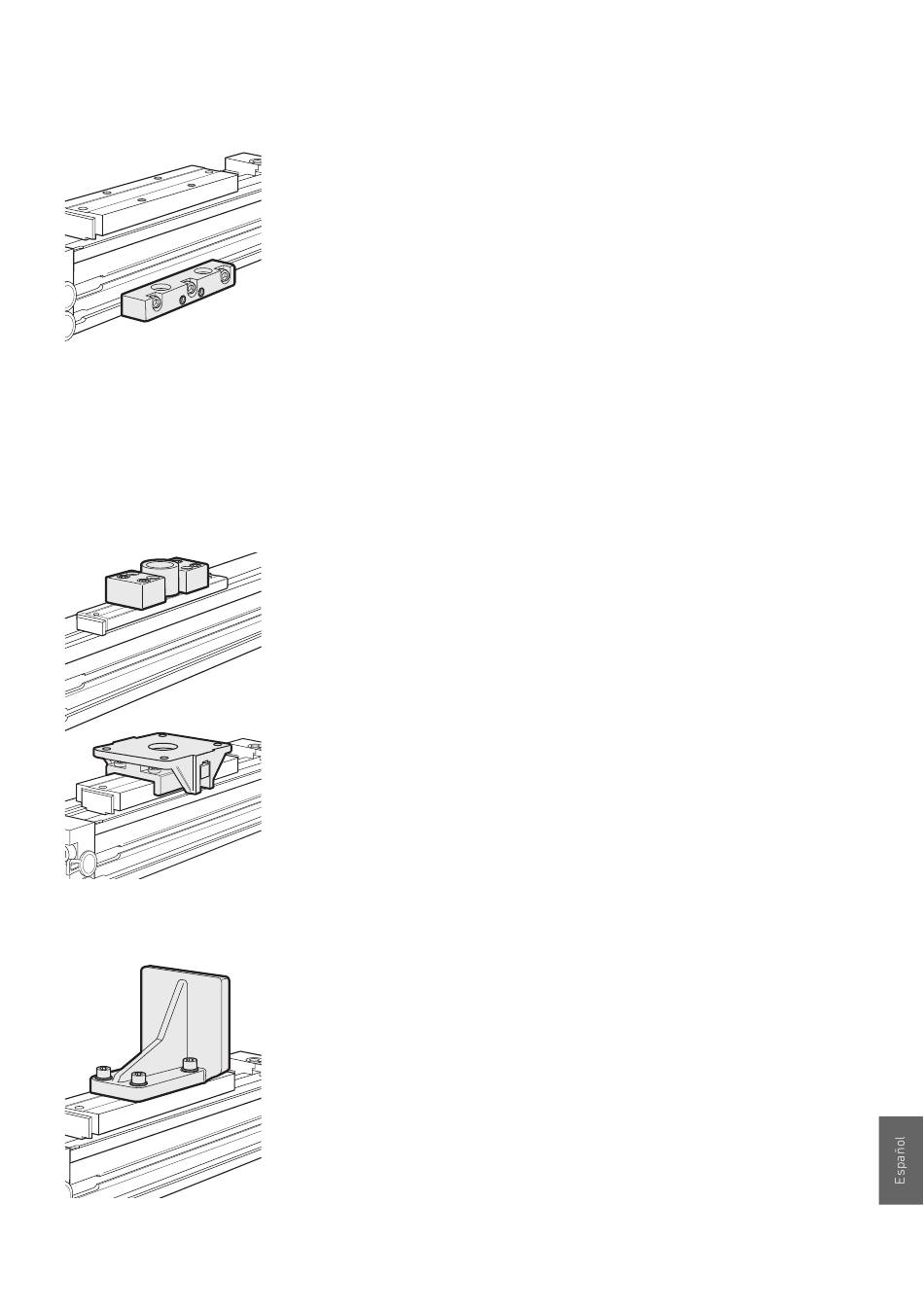

En función del tamaño de émbolo, están disponibles diferentes
fijaciones por pie. La versión para el tamaño de émbolo 16 mm no
es apta para cargas axiales (figura superior), por lo que sólo se
debe montar en combinación con fijaciones de culata. Las
versiones para el tamaño de émbolo 25-50 mm y 63-80 mm han
sido concebidas para cargas axiales (figura inferior).
00120542
Nota Las fijaciones por pie se deben utilizar siempre que se vayan a
montar cilindros con guía de bolas (RMC-HD y RMC-HE), ya
que su carga es generalmente muy superior.
5.2.3
Para su montaje en la cuna del cilindro para la instalación de un
eje giratorio vertical. La fijación está disponible en dos versiones:
una para los tamaños de émbolo 16 y 25 mm (figura superior) y
otra para los tamaños de émbolo 32-80 mm (figura inferior). La
versión para los tamaños de émbolo 32-80 mm está disponible en
00120544
tres tamaños. Para más información, véase el catálogo de
productos.
00120545
5.2.4
Para la instalación en la cuna del cilindro. Sirve para desplazar
cargas que no se deben fijar a la cuna.
00120543
AVENTICS | RCM | R402002349-BDL-001-AC
Fijación articulada regulable
Fijación del carro
151
Descripción del aparato
