160 AVENTICS | RCM | R402002349-BDL-001-AC
Montaje
6.3.3 Montar la fijación articulada regulable
32-80 mm
Monte el accesorio con los tornillos (M6) y arandelas adjuntos
en la cuna. Par de apriete 10 Nm.

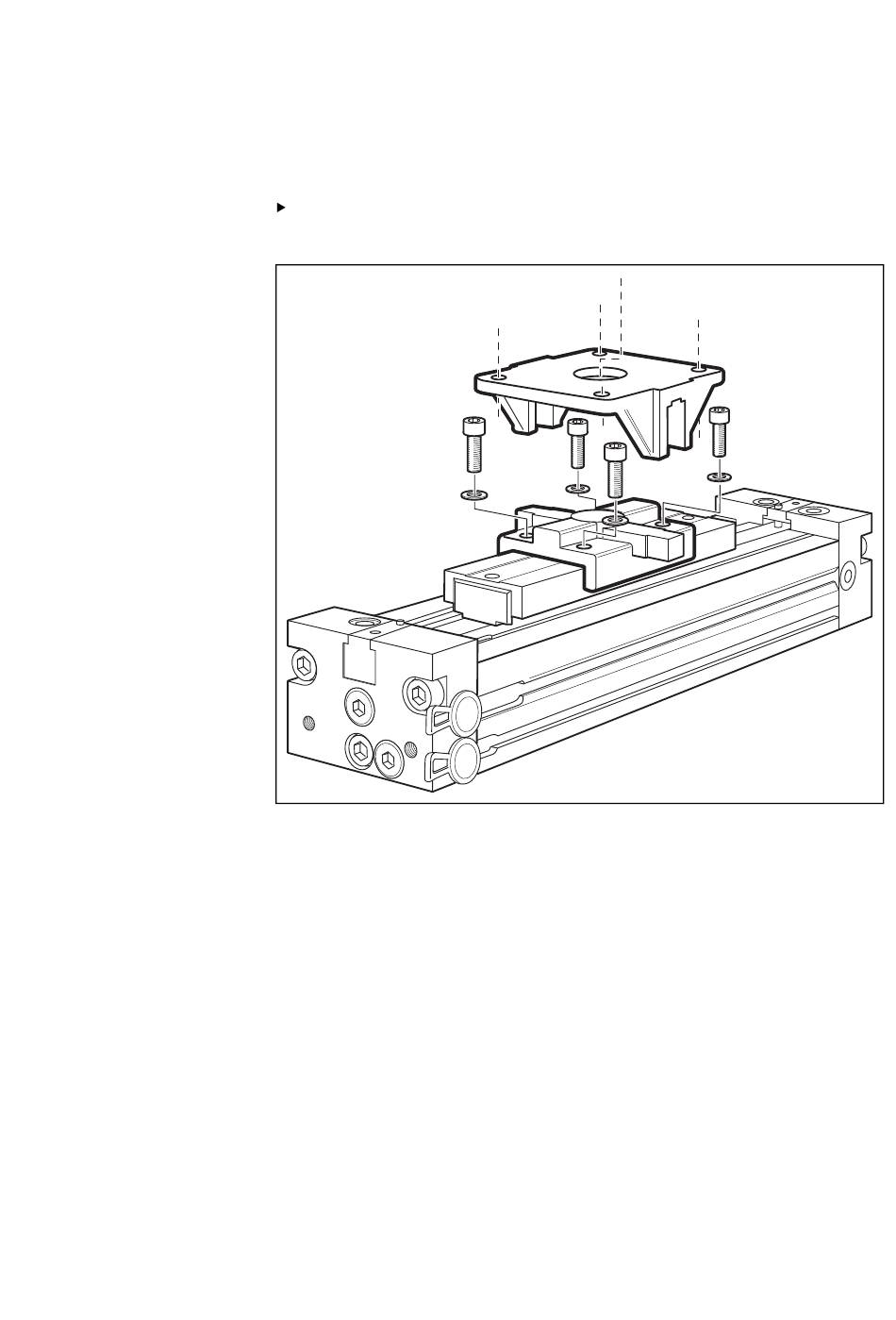

Fig. 9: Montar la fijación articulada regulable 32-80 mm
6.3.4 Montar los sensores
Los sensores magnéticos se pueden montar de diferentes
maneras. Sirven para identificar la posición de la cuna en el
cilindro. En todas las versiones de tamaño del cilindro RMC existen
ranuras a ambos lados para alojar los sensores. En todos los
cilindros con tamaño de émbolo 32-63 mm existen también dos
ranuras de sensor en la parte superior del cilindro.
No se deben montar más de dos sensores por cada ranura para
garantizar que los cables se puedan tender sin obstáculos. La
figura 10 muestra un ejemplo del posicionamiento de dos
sensores y el tendido de los cables mediante soportes de cable.
