AVENTICS | RCM | R402002349-BDL-001-AC
6.3.3 Montaggio del fissaggio oscillante mobile da
32-80 mm
Montare la parte accessoria alla slitta con le viti (M6) e le
rondelle accluse. Coppia di serraggio 10 Nm.

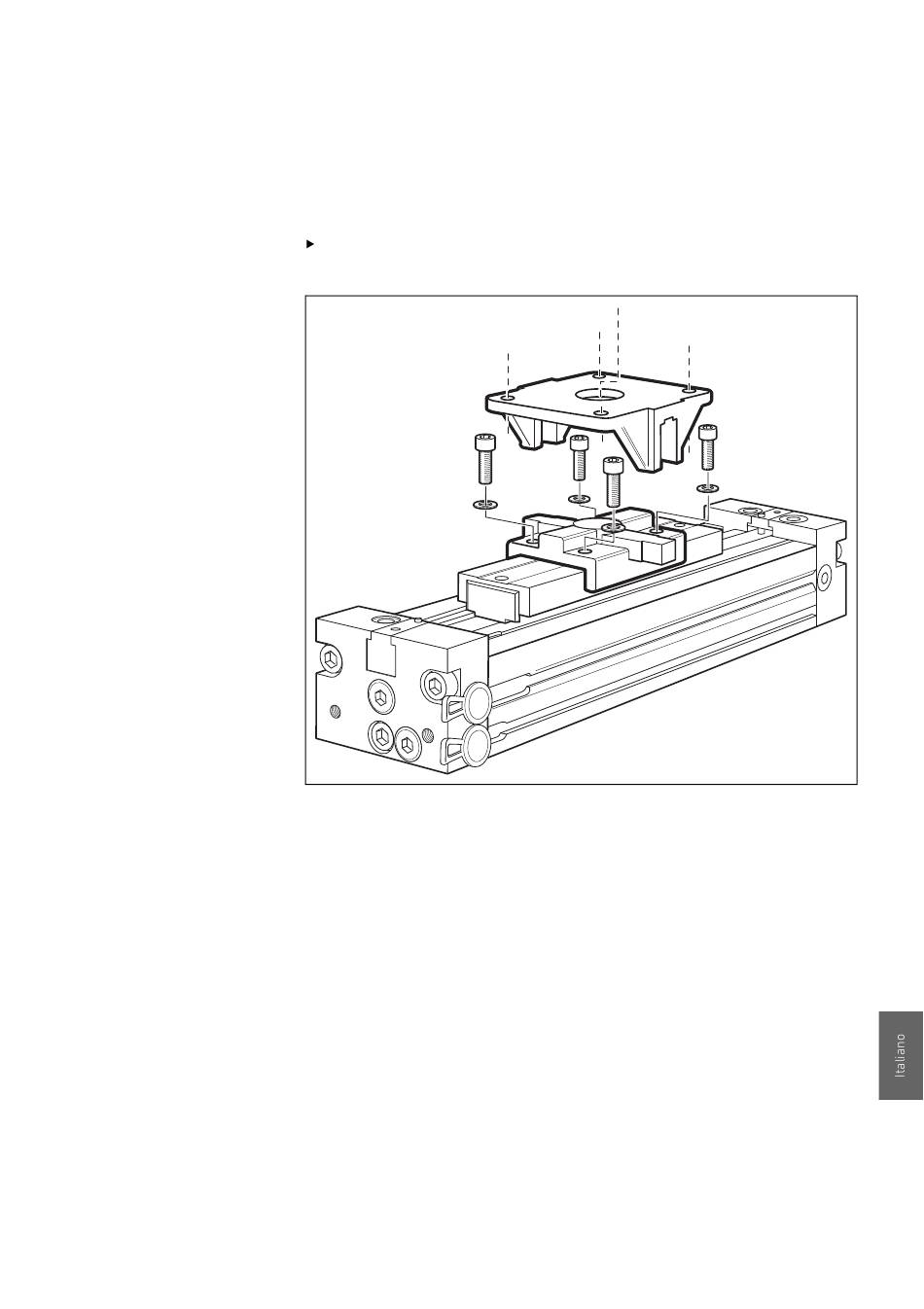

Fig. 9: Montaggio del fissaggio oscillante mobile da 32-80 mm
6.3.4

Montaggio dei sensori

I sensori magnetici possono essere montati in diversi modi.
Servono a rilevare la posizione della slitta sul cilindro. Per tutte le
esecuzioni del cilindro RMC sono presenti su entrambi i lati
scanalature per l'alloggiamento di sensori. In tutti i cilindri con
grandezza del pistone di 32-63 mm sono inoltre presenti due
scanalature sensori sulla parte superiore del cilindro.
Per ogni scanalatura non devono essere montati più di due
sensori, per garantire che i cavi possano essere posati senza
ostacoli. La figura 10 mostra un esempio di posizionamento di due
sensori e la posa dei cavi tramite portacavi.
125
Montaggio
