Montage
6.1 Vérin avec fixations de couvercle
1. Placer le vérin sur une surface solide, plane.
2. Monter une fixation à chaque extrémité du vérin à l'aide des vis
jointes.
3. Fixer les deux couvercles terminaux sur la surface de montage
à l'aide des vis adaptées.
4. Serrer les vis étape par étape pour éviter toute déformation.
Pour les couples de serrage consulter le tableau 3.

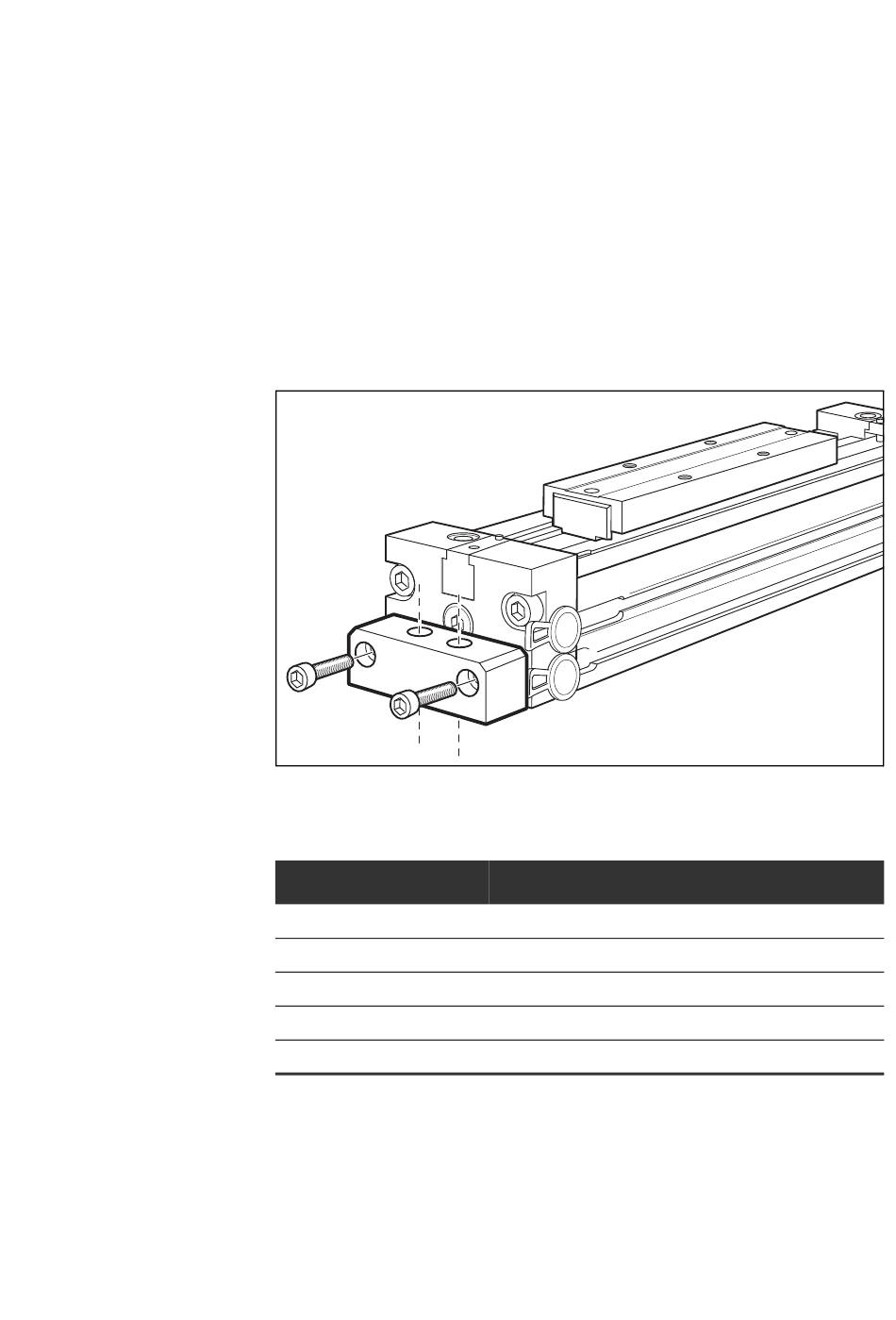

Fig. 2: Montage des fixations de couvercle
Tab. 3:
Diamètre de vis
M4
M5
M6
M8
M10
Couple de serrage (qualité 8,8)
3 Nm
6 Nm
10 Nm
24 Nm
47 Nm
00120551
