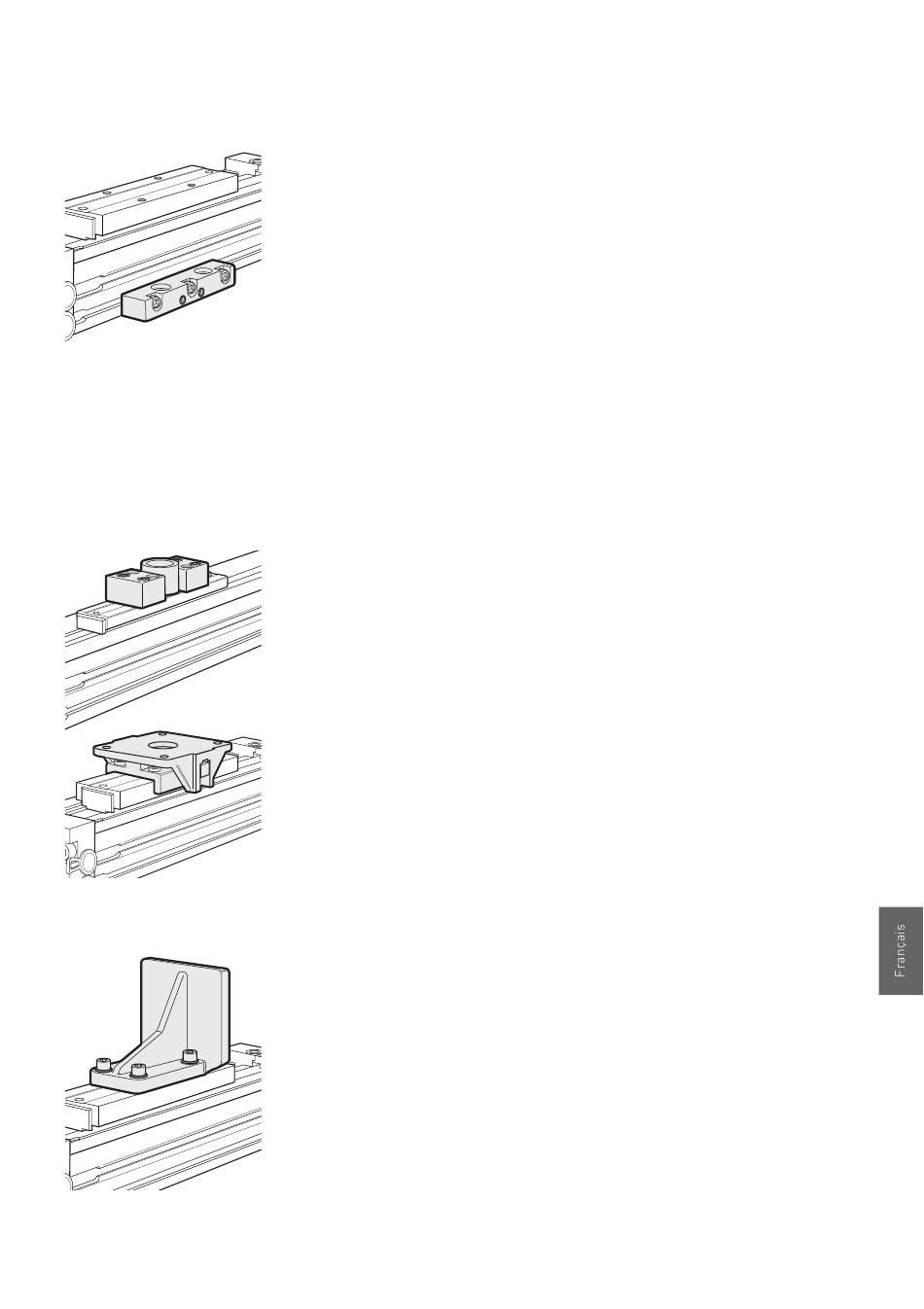

Selon la taille du piston, différentes fixations par patte sont
disponibles. Le modèle destiné à une taille de piston de 16 mm
n'est pas adapté aux charges axiales (Fig. ci-dessus) et ne doit par
conséquent être monté qu'en combinaison avec des fixations de
couvercle. Les modèles destinés aux tailles de piston de 25 à
50 mm et de 63 à 80 mm sont conçus pour les charges axiales (Fig.
ci-dessous).
00120542
Note : Il faut toujours utiliser des fixations par patte lors du montage
de vérins avec guidage à billes (RMC-HD et RMC-HE) étant
donné que leur charge est en principe nettement plus élevée.
5.2.3
Pour le montage sur le chariot du vérin pour fixer un axe pivotant
vertical. La fixation est disponible en deux versions, l'une pour les
tailles de piston 16 et 25 mm (Fig. ci-dessus) et l'autre pour les
tailles de piston de 32 à 80 mm (Fig. ci-dessous). La version pour
les tailles de piston de 32 à 80 mm est disponible en trois
00120544
dimensions. Pour de plus amples informations, consulter le
catalogue des produits.
00120545
5.2.4
Pour le montage sur le chariot du vérin. Sert à pousser les charges
qui ne doivent pas être fixées sur le chariot.
00120543
