22 AVENTICS | RCM | R402002349-BDL-001-AC
Montage
Hinweis:
6.3.5 Einstellbaren Anschlag und Stoßdämpfer
montieren
8
3
6

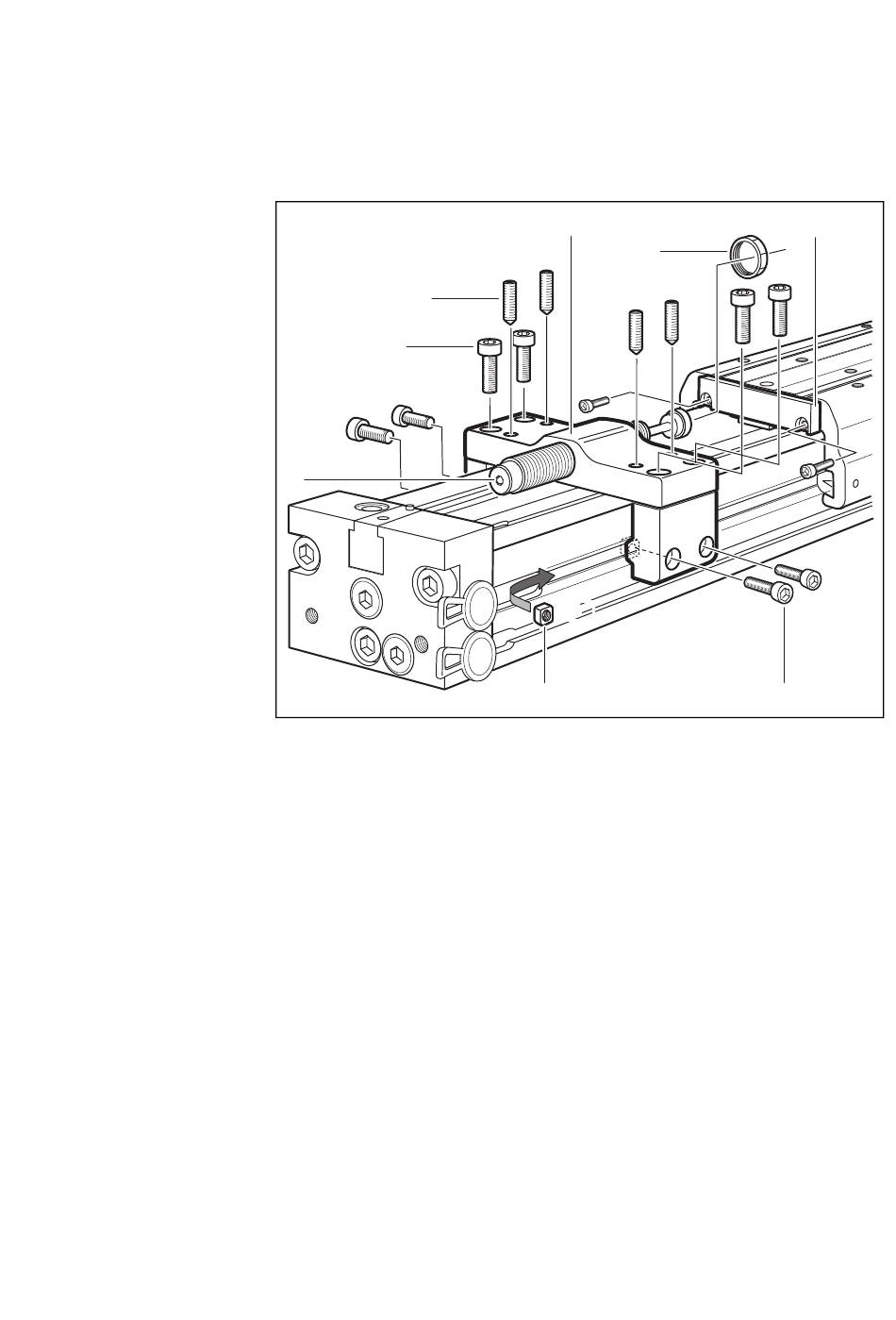

Abb. 11: Montage von einstellbarem Anschlag und Stoßdämpfer
Vor der Montage des einstellbaren Anschlags müssen
zunächst alle benötigten Sensoren montiert werden.
1. Befestigen Sie die Blechleiste (1) an der Stirnseite des
Schlittens.
2. Bauen Sie die drei Teile des Anschlags (2) mit den beiliegenden
Schrauben (3) lose zusammen, so dass der Anschlag über dem
Zylinder angebracht werden kann.
3. Ermitteln Sie die erforderlichen Maße und bringen Sie den
Anschlag in die entsprechende Position auf dem
Zylinderkörper.
4. Drücken Sie die Seitenteile des Anschlags gegen den
Zylinderkörper und ziehen Sie die Schrauben (3) an, mit denen
der Anschlag zusammengehalten wird.
Anzugsdrehmoment 6 Nm.
2
7
2+2
4
1
00120556
5
