28
AVENTICS | RCM | R402002349-BDL-001-AC
Inbetriebnahme
Gefahr von Personen- oder Sachschäden
Ein ohne Geschwindigkeitsregelung betriebener Zylinder kann hohe Geschwindigkeiten
erreichen und zu Verletzungen oder Maschinenausfall führen.
Stellen Sie sicher, dass der Zylinder stets mit Geschwindigkeitsregelung betrieben wird.
1
00123765
Hinweis:
7.2
Geschwindigkeit und Dämpfung einstellen
WARNUNG

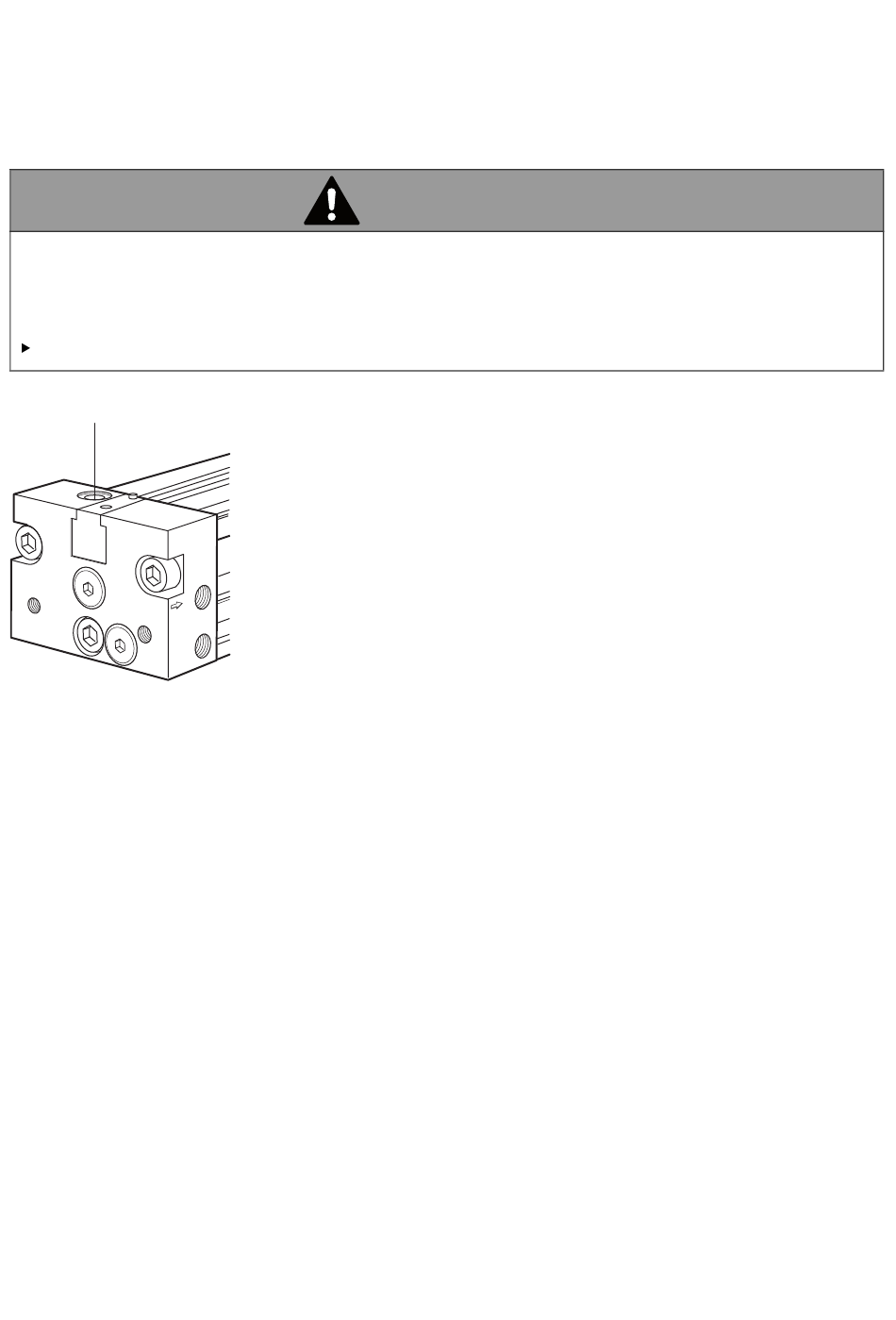

Die Dämpfung, d. h. der Aufprall des Kolbens auf die Zylinder-
deckel, wird mittels der Dämpfungsschraube (1) des Zylinders
eingestellt.
Beim Einstellen der Dämpfung muss der Zylinder wie im normalen
Betrieb beladen sein und die Geschwindigkeit muss schrittweise
auf die gewünschte Betriebsgeschwindigkeit gesteigert werden.
Die Geschwindigkeitsregelung erfolgt normalerweise, indem die
Abluft aus den Zylinderkammern mittels eines Drosselrückschlag-
ventils gedrosselt wird.
Stellen Sie die Kolbengeschwindigkeit und die Dämpfung folgen-
dermaßen ein:
1. Stellen Sie sicher, dass die Druckzufuhr zu beiden Kammern
bei Null liegt, und steigern Sie dann langsam die Druckzufuhr
auf den gewünschten Betriebsdruck.
2. Drehen Sie die Dämpfungsschrauben (1) in beiden Deckeln
vollständig ein und schrauben Sie sie anschließend eine halbe
½
(
) Umdrehung heraus.
3. Öffnen Sie die Drosselrückschlagventil.
4. Erhöhen Sie die Kolbengeschwindigkeit schrittweise, öffnen
Sie dabei bei jeder Erhöhung die Dämpfungsschrauben so weit,
dass der Kolben an den Anschlägen in den Deckeln weich
abgefedert wird.
5. Betreiben Sie abschließend den Zylinder mit der gewünschten
Betriebsgeschwindigkeit (Geschwindigkeit ggf. messen) und
nehmen Sie die Endeinstellung der Dämpfung vor.
Bei richtig eingestellter Dämpfung erreicht der Kolben seine
Endlage ohne Zurückprallen oder Aufschlagen auf dem
Deckel. In Zweifelsfällen und bei kritischen Anwendungen
unterstützt Sie AVENTICS gerne bei der Optimierung der
Dämpfungseinstellung.
