Montering

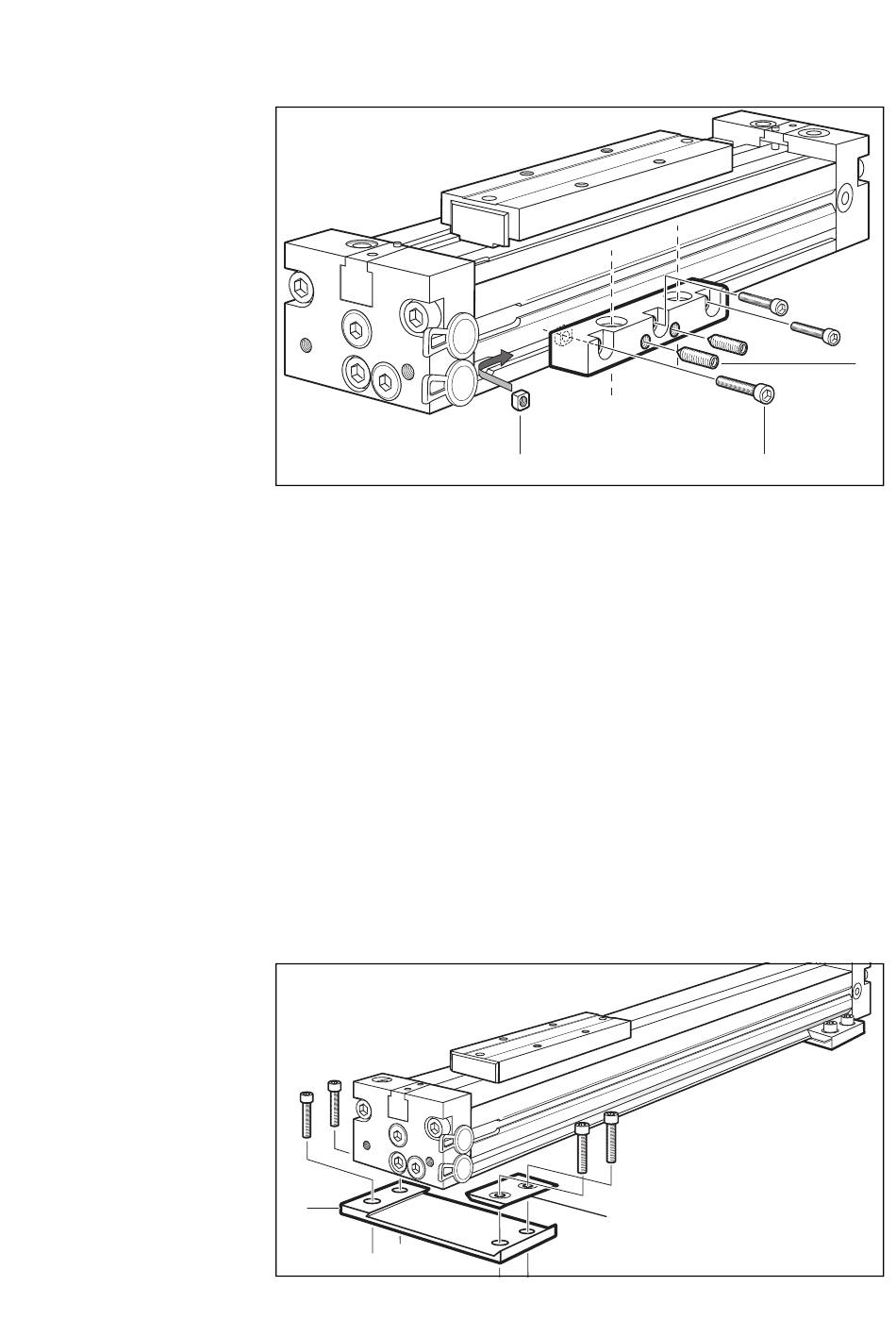

Fig. 4: Montering av fotfästen för kolvstorlek 25-80 mm
6.2.3 Montering av fotfästen, kolvstorlek 16 mm
1. Placera ut ett fotfäste i vardera änden av cylindern på ett plant
och stadigt underlag. Se figur 5.
2. Placera cylindern på fotfästena och tryck dessa mot urtaget i
cylinderns nederkant.
3. Fäst ena sidan (1) av varje fotfäste i underlaget med skruvar
eller bultar anpassade för underlaget.
4. Placera fotfästets lösa bricka (2) på andra sidan av varje
fotfäste och fäst med skruvar i underlaget. Cylindern ska nu
sitta fastklämd i fotfästena.
5. Dra åt samtliga skruvar successivt för att undvika spänningar.
Se tabell 3, på sid 190 för åtdragningsmoment.
1
Fig. 5: Montering av fotfästen för kolvstorlek 16 mm
3x
1
2
3
00120552
2
00123772
