Montage
5. Ziehen Sie die Schrauben schrittweise an, um Verzug zu
vermeiden. Anzugsdrehmomente siehe Tabelle 3 auf Seite 14.
6. Ziehen Sie die Stiftschrauben (3) so an, dass sie sich leicht in
das Material des Zylinderkörpers eingraben.
Anzugsdrehmoment 6 Nm.

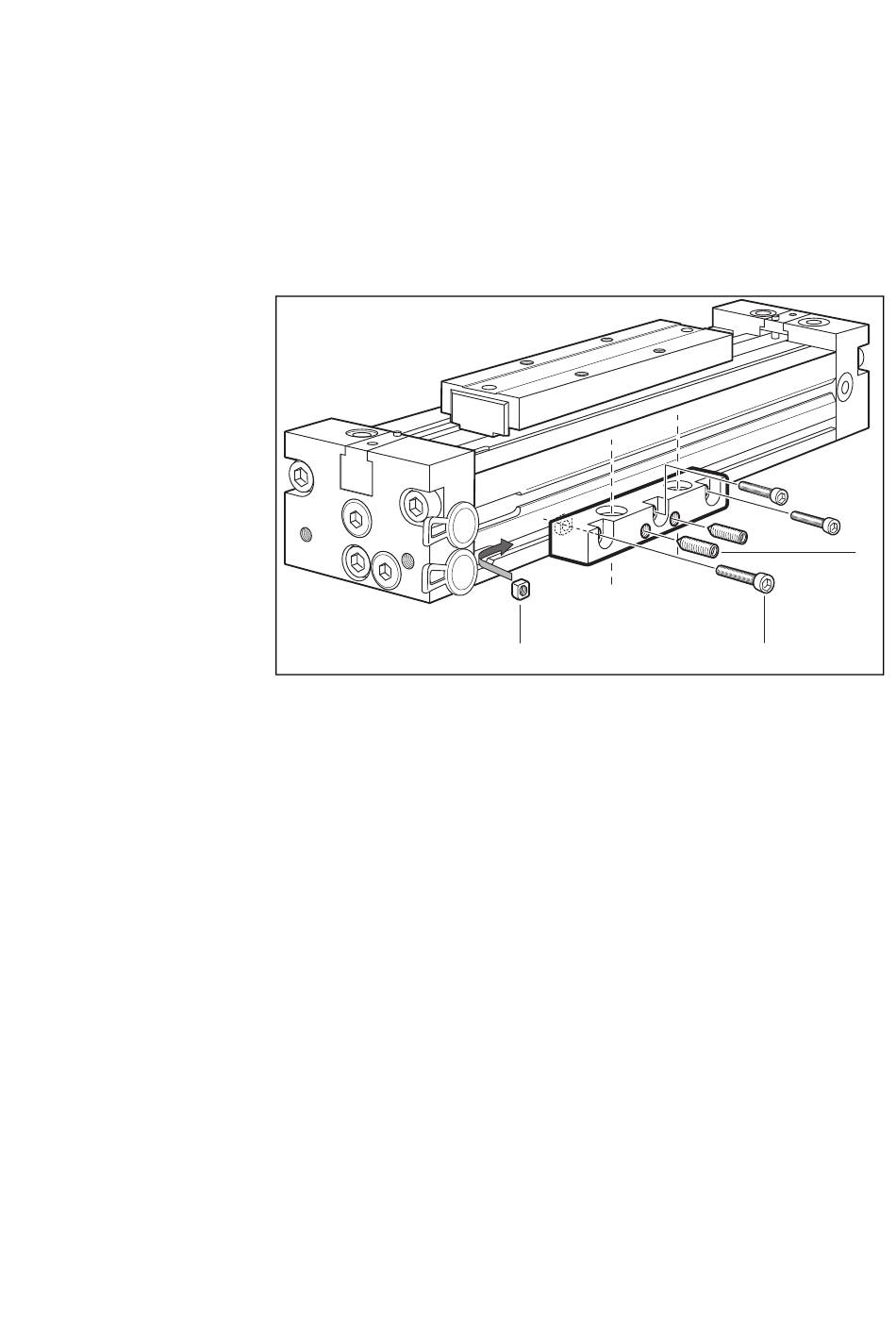

Abb. 4: Montieren der Fußbefestigungen für Kolbengröße 25-80 mm
6.2.3 Fußbefestigungen montieren, Kolbengröße
16 mm
1. Legen Sie die Fußbefestigungen für die beiden Enden des
Zylinders auf eine feste, ebene Fläche, siehe Abbildung 5.
2. Setzen Sie den Zylinder auf die Fußbefestigungen auf und
drücken Sie die Befestigungen in die Aussparung an der
Unterkante des Zylinders.
3. Befestigen Sie die eine Seite (1) der Fußbefestigungen mit
geeigneten Schrauben auf der Montagefläche.
4. Setzen Sie die lose Klemmplatte (2) auf der anderen Seite der
Fußbefestigung auf und schrauben Sie auch diese Seite auf die
Montagefläche. Der Zylinder ist nun fest zwischen den
Fußbefestigungen eingespannt.
5. Ziehen Sie die Schrauben schrittweise an, um Verzug zu
vermeiden. Anzugsdrehmomente siehe Tabelle 3 auf Seite 14.
3x
1
3
00120552
2
