196 AVENTICS | RCM | R402002349-BDL-001-AC
Montering
6

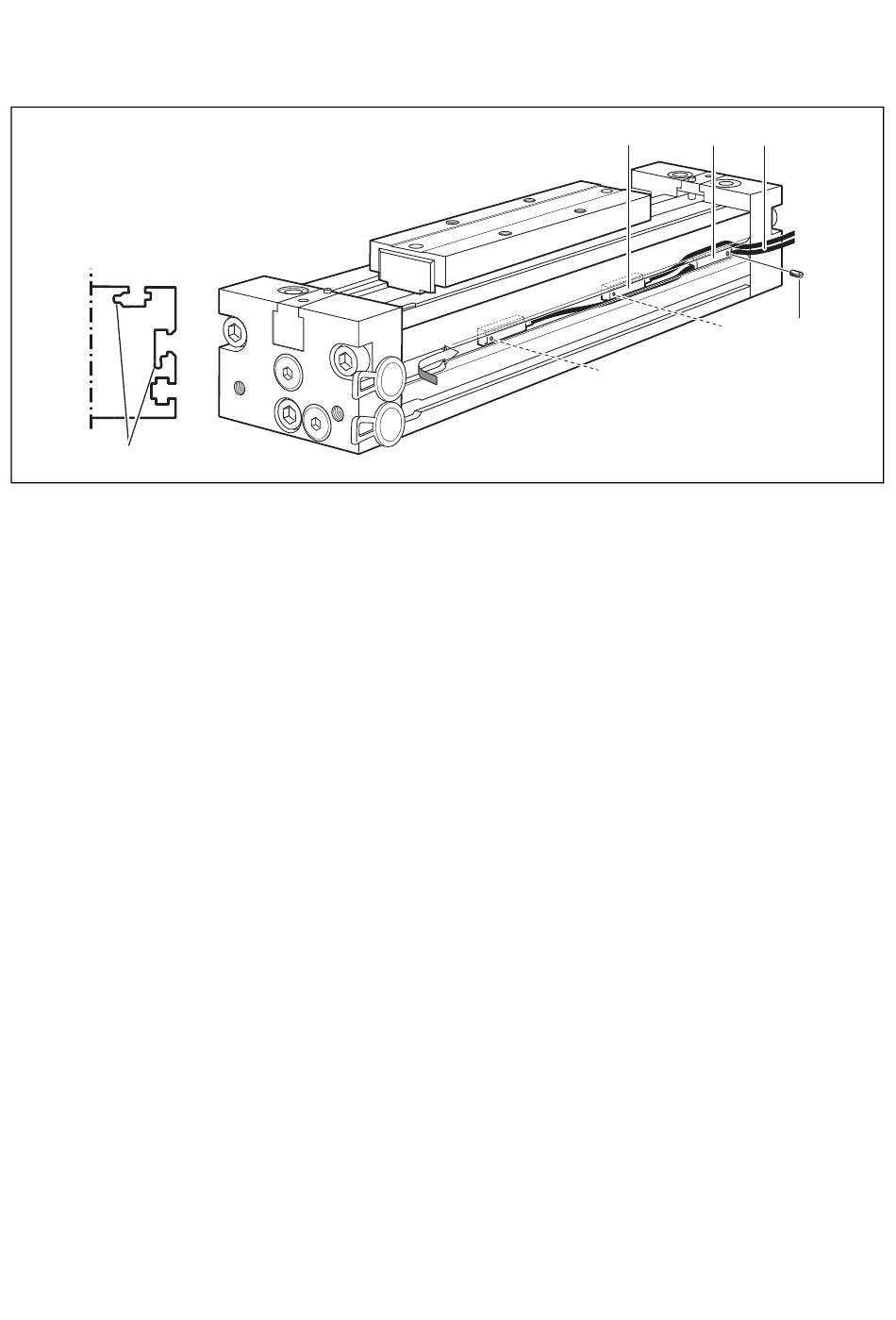

Figur 10:Montering av sensorer
1. För in sensorernas kablar (1) i sensorspåret och led dem från
vänster till höger, med sensorn utanför spåret till vänster.
2. För in kabelhållaren (2) genom urfasningen i sensorspåret och
se till att en kabel hamnar direkt ovanför kabelhållaren och en
kabel hamnar direkt under, i samma spår.
3. För in sensorerna (3) genom urfasningen i sensorspåret och
dra dem försiktigt i kabeln till rätt position.
4. När sensorerna är placerade i rätt position och dess kablar är
placerade i spåret enligt bilden ovan, dra försiktigt åt de små
skruvarna (4) i sensorerna.
5. Sträck kablarna försiktigt och för samtidigt kabelhållaren så
långt åt höger som möjligt. Tryck vid behov in kablarna i det
särskilda kabelurtaget (6) nedtill (alt. inåt) i sensorspåret.
6. Dra slutligen åt stiftet (5) i kabelhållaren så att den låser fast
kablarna i spåret.
3 2 1
4
4
00120550
5
