92 AVENTICS | RCM | R402002349-BDL-001-AC
Montage
Note :
6.3.5 Montage de la butée réglable et de l'amortisseur
8
3
6

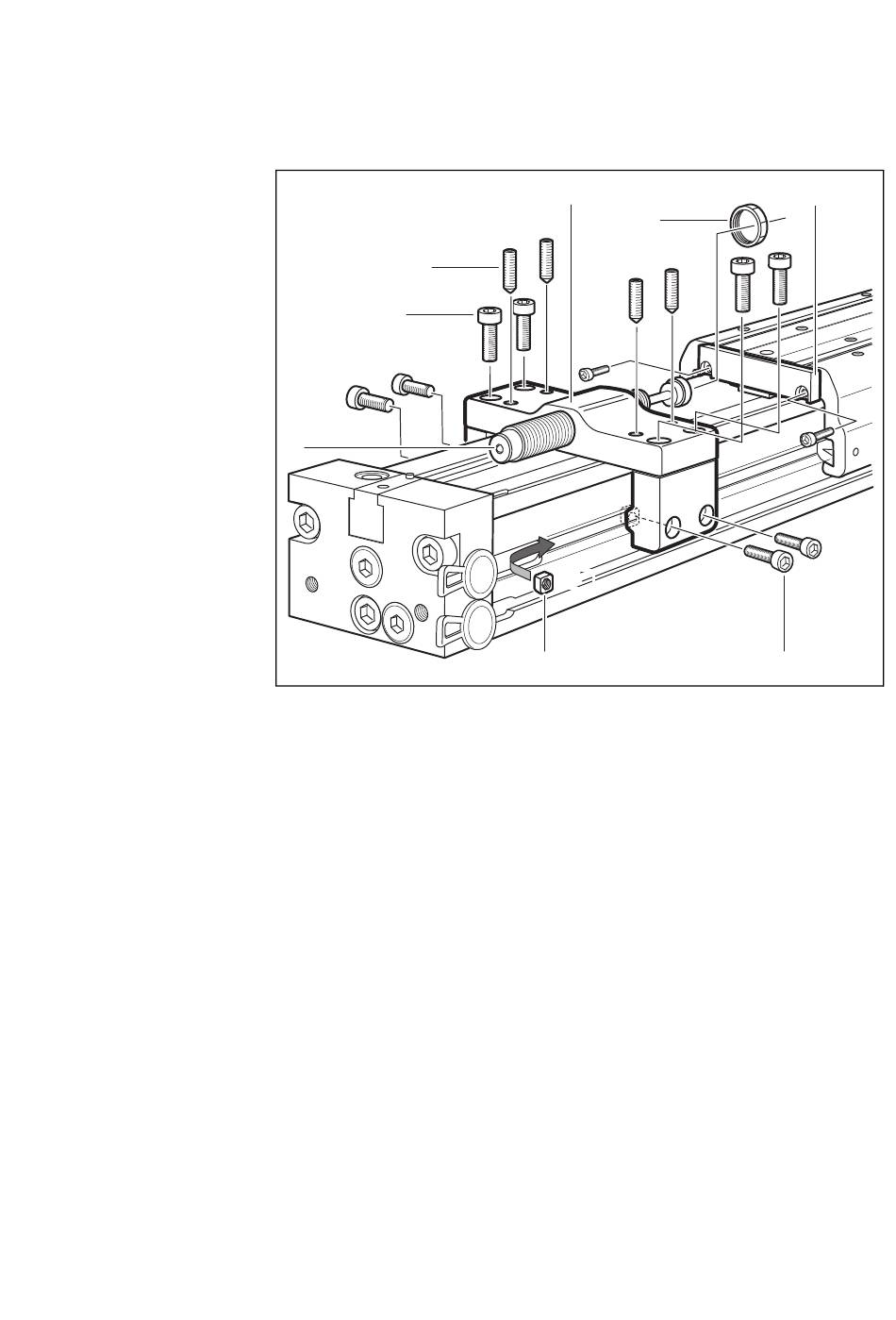

Fig. 11: Montage de la butée réglable et de l'amortisseur
Avant le montage de la butée réglable il faut d'abord monter
tous les capteurs nécessaires.
1. Fixer la barre en tôle (1) sur le devant du chariot.
2. Monter, sans les serrer, les trois parties de la butée (2) à l'aide
des vis jointes (3) de manière à ce que la butée puisse être
montée par-dessus le vérin.
3. Déterminer les dimensions nécessaires et mettre la butée
dans la position correspondante sur le corps du vérin.
4. Appuyer les parties latérales de la butée contre le corps du
vérin et serrer les vis (3) qui tiennent ensemble la butée.
Couple de serrage 6 Nm.
5. Fixer la butée en introduisant les écrous joints (4) dans la
rainure de capteur et serrer les vis correspondantes (5) avec
6 Nm.
6. Monter l'amortisseur (6) en le vissant dans la butée et le
tourner dans la bonne position.
2
7
2+2
4
1
00120556
5
