122 AVENTICS | RCM | R402002349-BDL-001-AC
Montaggio

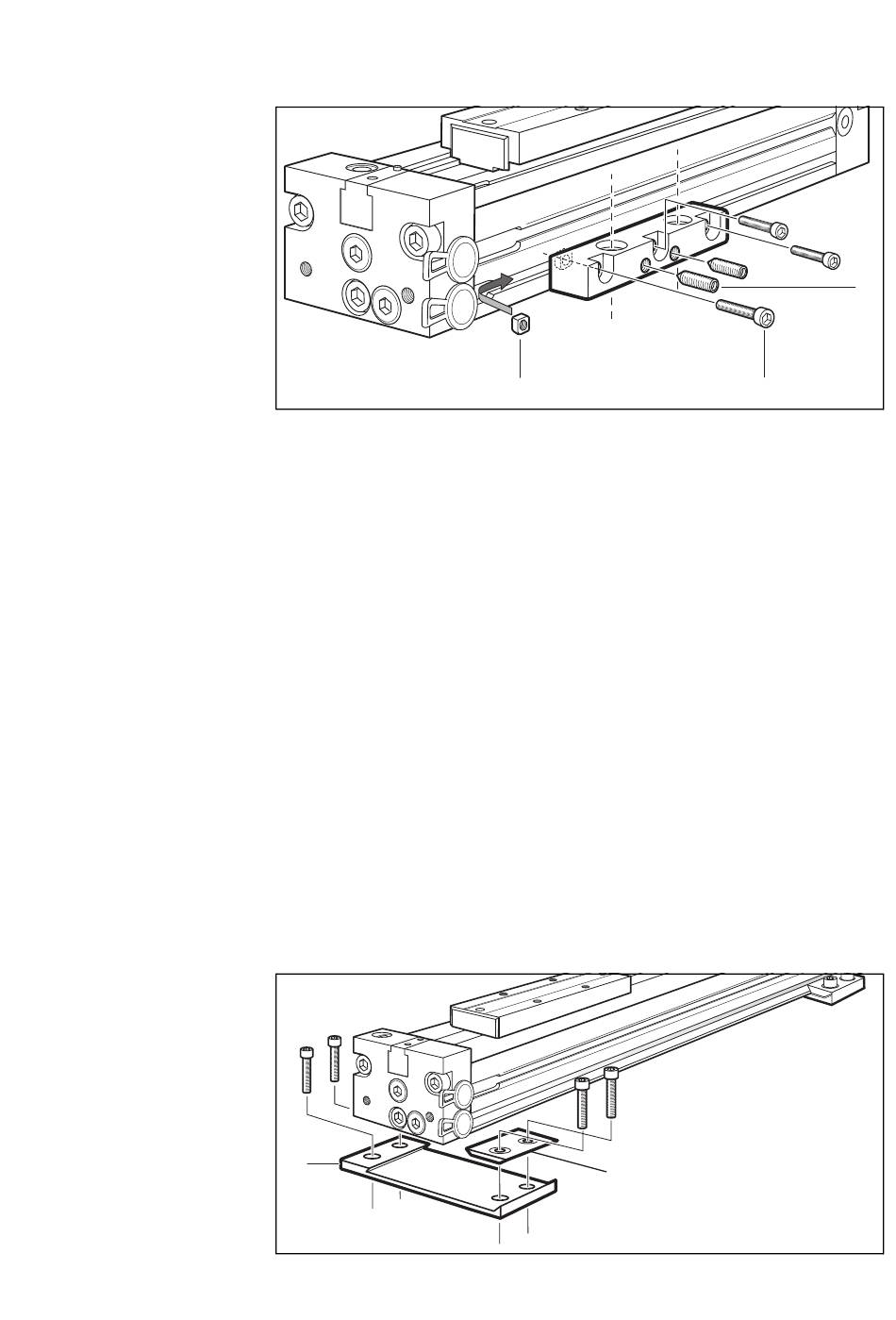

Fig. 4: Montaggio dei fissaggi a piedini per grandezze del pistone di 25-
80 mm
6.2.3 Montaggio dei fissaggi a piedini, grandezza del
pistone 16 mm
1. Appoggiare i fissaggi a piedini per entrambe le estremità del
cilindro su una superficie stabile e piana, vedere la figura 5.
2. Appoggiare il cilindro sui fissaggi a piedini e spingere i fissaggi
nella rientranza del bordo inferiore del cilindro.
3. Fissare un lato (1) dei fissaggi a piedini alla superficie di
montaggio con viti adatte.
4. Appoggiare la piastra a morsetto (2) sull'altro lato del fissaggio
a piedini ed avvitare anche questo lato alla superficie di
montaggio. Il cilindro è ora incastrato saldamente tra i fissaggi
a piedini.
5. Avvitare le viti per gradi, per evitare una deformazione. Per le
coppie di serraggio vedere la tabella 3 a pagina 120.
1
Fig. 5: Montaggio dei fissaggi a piedini per grandezza del pistone di
16 mm
3x
1
2
3
00120552
2
00123772
