14 AVENTICS | RCM | R402002349-BDL-001-AC
Montage
6.1

Zylinder mit Deckelbefestigung montieren

1. Legen Sie den Zylinder auf eine feste, ebene Fläche.
2. Bringen Sie an jedem Ende des Zylinders mit den beiliegenden
Schrauben eine Befestigung an.
3. Befestigen Sie die beiden Enddeckel mit geeigneten Schrauben
an der Montagefläche.
4. Ziehen Sie die Schrauben schrittweise an, um Verzug zu
vermeiden. Anzugsdrehmomente siehe Tabelle 3.

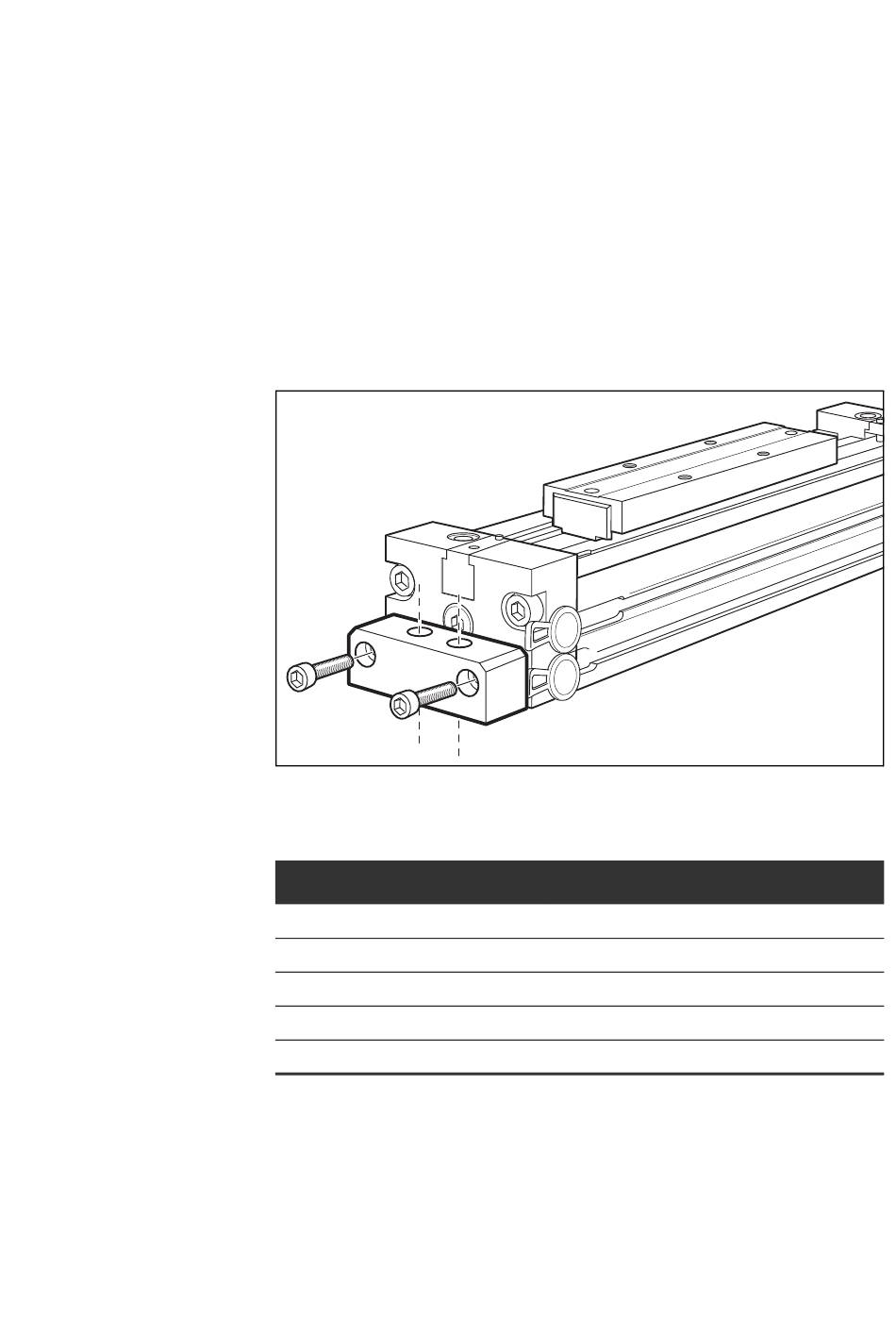

Abb. 2: Anbringen der Deckelbefestigungen
Tabelle 3:
Schraubendurchmesser
M4
M5
M6
M8
M10
Anzugsdrehmoment (Güte 8.8)
3 Nm
6 Nm
10 Nm
24 Nm
47 Nm
00120551
