6.4.4

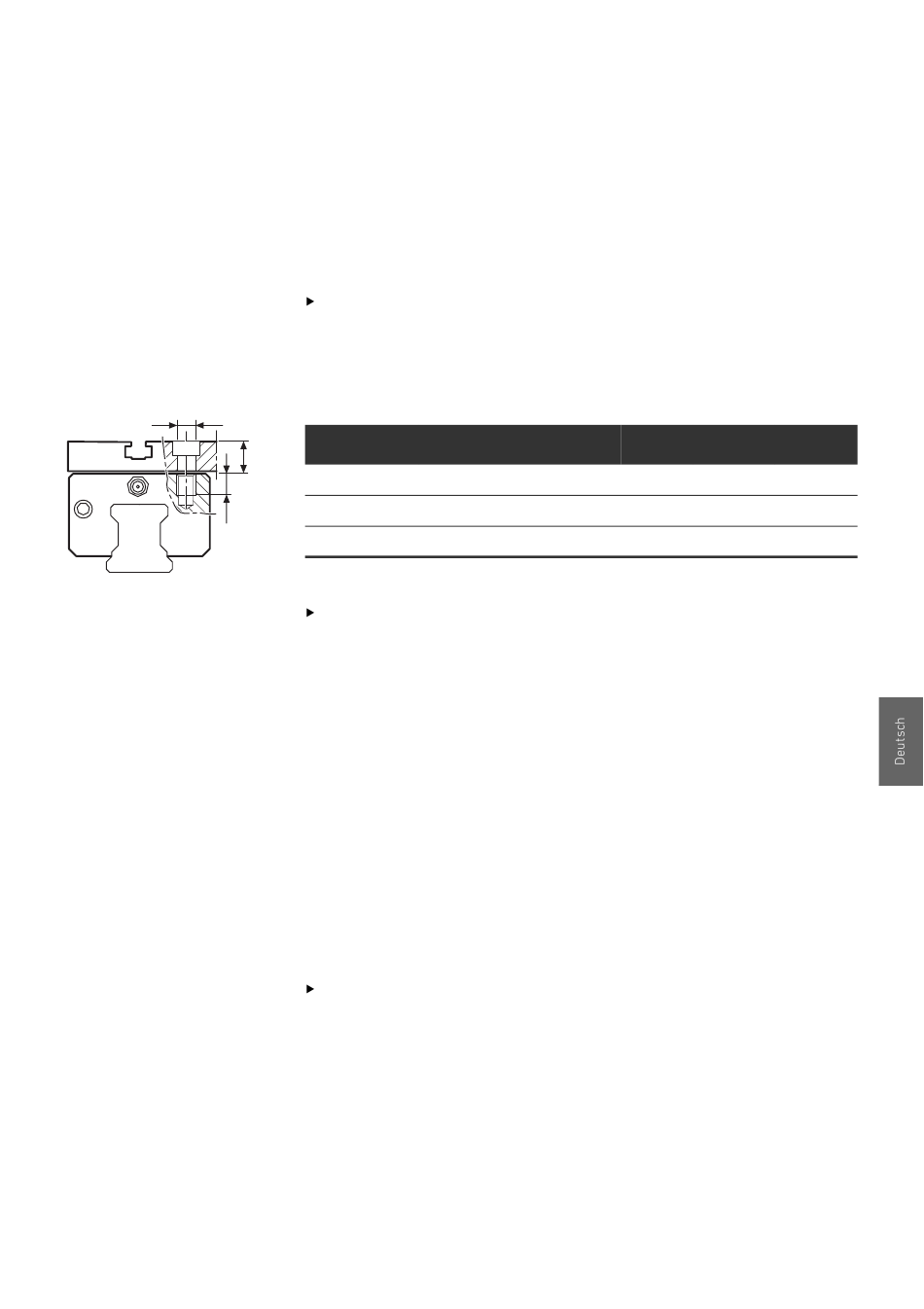

Die Last wird entweder mit vier Befestigungsschrauben am
Schlitten angebracht oder mit Muttern, die in die Nuten an der
Oberseite der Halteplatte eingeführt werden.
Wenn die Last durch Einschrauben am Schlitten befestigt
werden soll, müssen Sie die Transportschrauben wie folgt
durch Befestigungsschrauben ersetzen:
Tabelle 7:
Ø
Kolbengröße Schraubendurchmesser L
L2
16, 25 mm
L1
32 mm
40-63 mm
00122493
Wenn die Befestigung mittels in die Nuten eingeführten
Muttern erfolgen soll, müssen Sie 2 × 5 M6-Vierkantmuttern
verwenden. Setzen Sie die Muttern symmetrisch in die
Schlittennuten ein. Die Teilenummer können Sie dem
Produktkatalog im Internet entnehmen.
Hinweis: Die maximal zulässige Last verringert sich, wenn die Last mit
Hilfe von Muttern in den Schlittennuten befestigt wird.
6.4.5
Die Last wird normalerweise mit dem „Easy-2-Combine"-System
befestigt, mit dem andere AVENTICS-Zylinder mit hoher
Genauigkeit direkt befestigt werden können.
Verwenden Sie beim Befestigen durch Einsetzen von Muttern
in den Nuten Nutenmuttern von AVENTICS des erforderlichen
Typs und in geeigneter Größe. Kolbengrößen16 mm und
25 mm verfügen über Nuten der Größe 6 und Kolbengröße
32 mm über Nuten der Größe 8. Setzen Sie die Muttern
symmetrisch in die Schlittennuten ein.
AVENTICS | RCM | R402002349-BDL-001-AC
RMC-HD – Verstärkte Führung
M5
M6
M8
RMC-HE Easy-2-Combine
Montage
L L
1 2 1
7,5 mm 12,5 mm 20 mm
9 mm 12,5 mm 21,5 mm
12 mm 14 mm 26 mm
25
+ L
2
