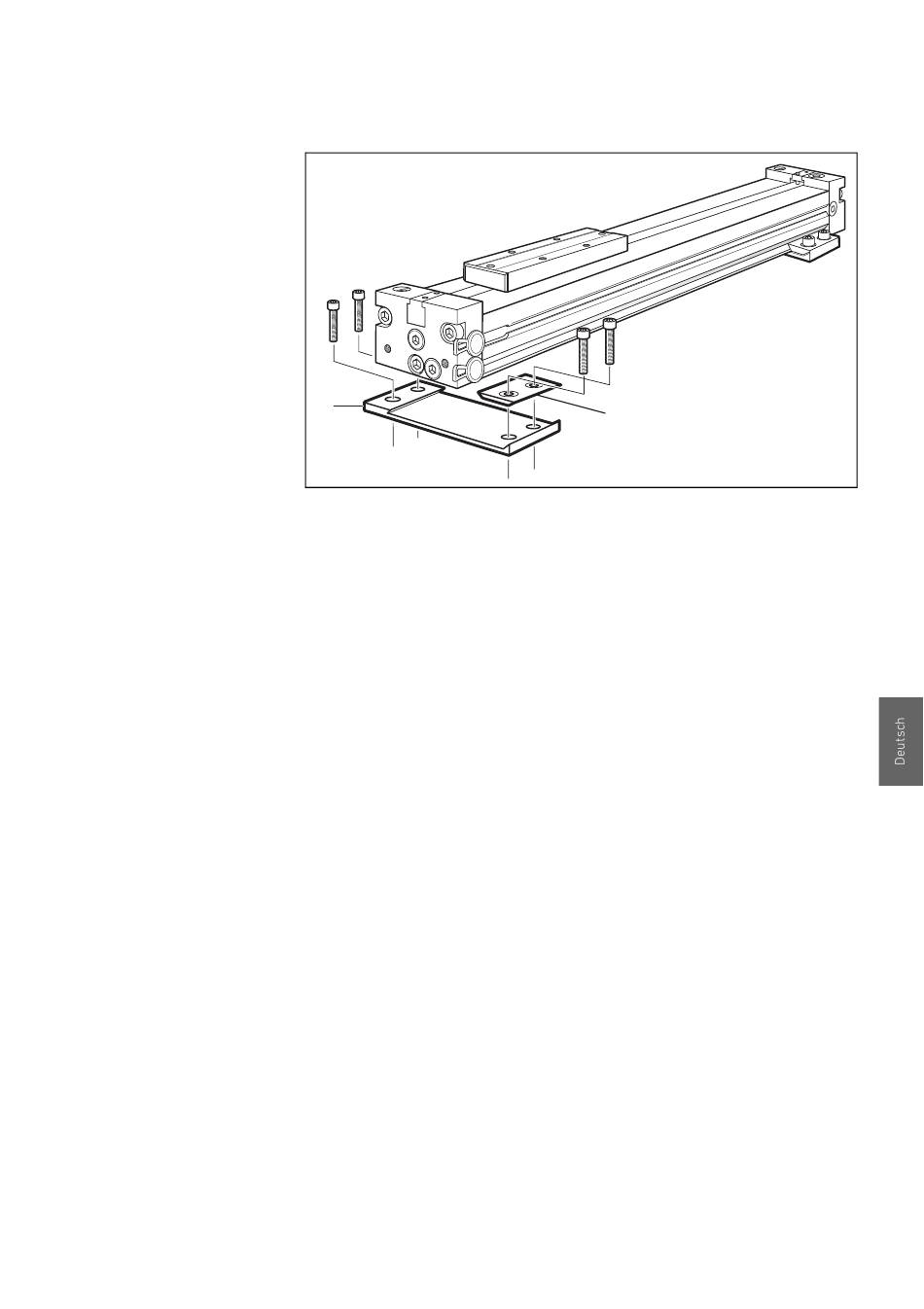

Abb. 5: Montieren der Fußbefestigungen für Kolbengröße 16 mm
6.2.4 Fußbefestigungen montieren, Kolbengröße
16 mm RMC-HD
1. Demontieren Sie die seitlichen Abdeckungen (1) der
Schienenhalterung. Siehe Abbildung 6.
2. Bohren Sie an jedem Ende der Schienenhalterung vier Löcher
in die Unterseite, Durchmesser 4,8 mm. Siehe Abbildung 6
links.
3. Schieben Sie die beiden Blockmuttern (2) so ein, dass sie mit
den Bohrungen fluchten.
4. Bringen Sie die Fußbefestigungen (3) am Zylinder an, indem
Sie die beiliegenden Schrauben (4) in die Blockmuttern
einschrauben. Anzugsdrehmoment 3,3 Nm.
5. Legen Sie den Zylinder auf eine feste, ebene Montagefläche
und verschrauben Sie die Fußbefestigungen mit geeigneten
Schrauben mit der Montagefläche. Der Zylinder ist nun fest
zwischen den Fußbefestigungen eingespannt.
6. Ziehen Sie die Schrauben schrittweise an, um Verzug zu
vermeiden. Anzugsdrehmomente siehe Tabelle 3 auf Seite 14.
7. Montieren Sie die seitlichen Abdeckungen (1) wieder an die
Schienenhalterung.
