114 AVENTICS | RCM | R402002349-BDL-001-AC

Descrizione dell'apparecchio

5 Descrizione dell'apparecchio
2 3
1
12

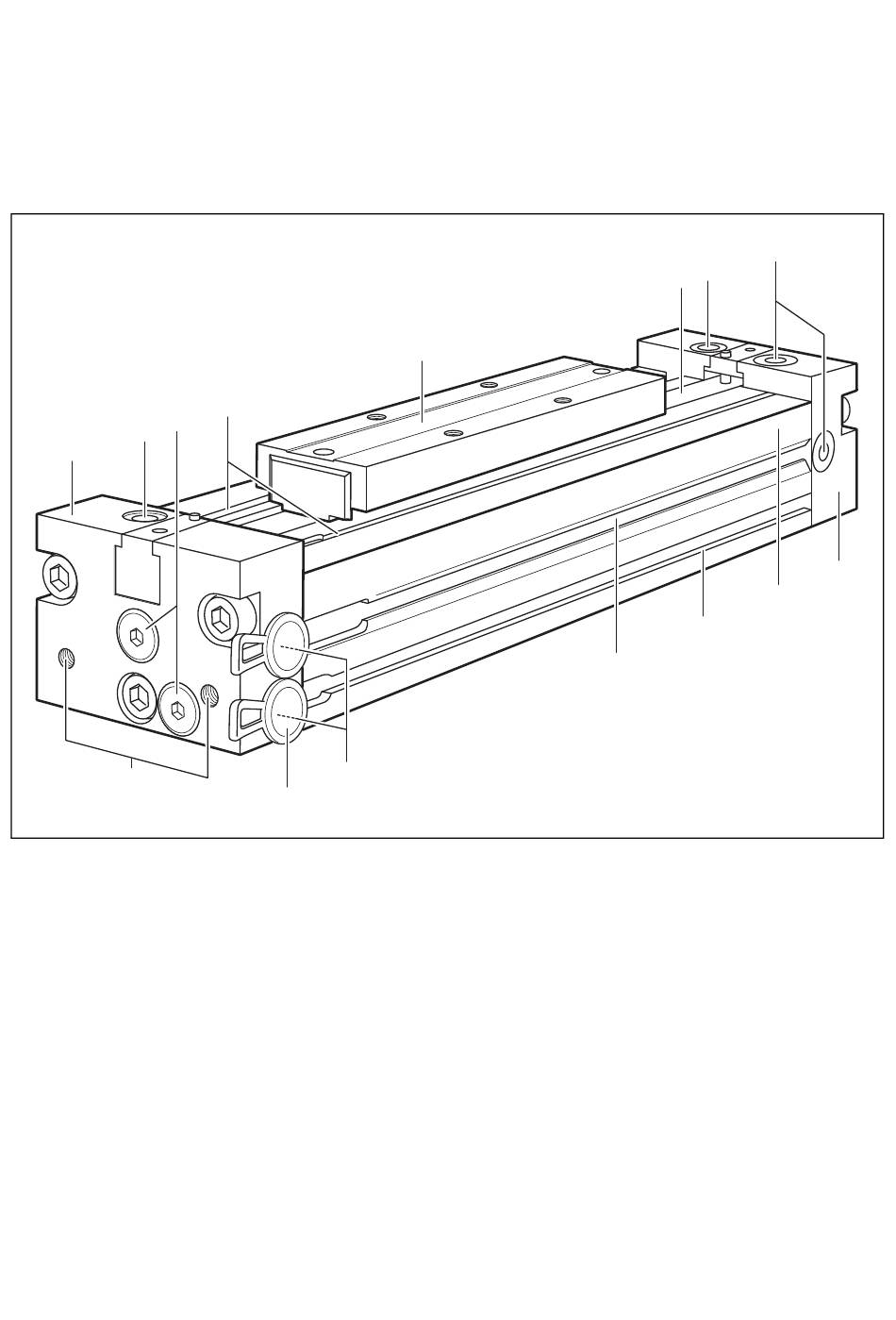

Fig. 1: Denominazioni, componenti standard
1 Coperchio, sinistro o destro
2 Vite paracolpi
(una per coperchio)
3 Tappi ciechi per raccordo dell'aria
compressa alternativo
4 Scanalatura per sensore addizionale
(per cilindri con grandezza del pistone
32-63 mm)
5 Slitta come da configurazione
6 Listello di tenuta
4
10
11
5
7 Corpo del cilindro come da configurazione
8 Scanalatura per fissaggi a piedini
9 Scanalatura sensori
10 Raccordi dell'aria compressa, standard
11 Tappi di sicurezza (due)
per una tenuta provvisoria
12 Fori per l'installazione dei fissaggi dei
coperchi o per il montaggio diretto in un
telaio
3
6 2
7
8
9
1
00123764
