18 AVENTICS | RCM | R402002349-BDL-001-AC
Montage
23.4±0.3
11.3±0.3
∅4.8±0.1
00123774

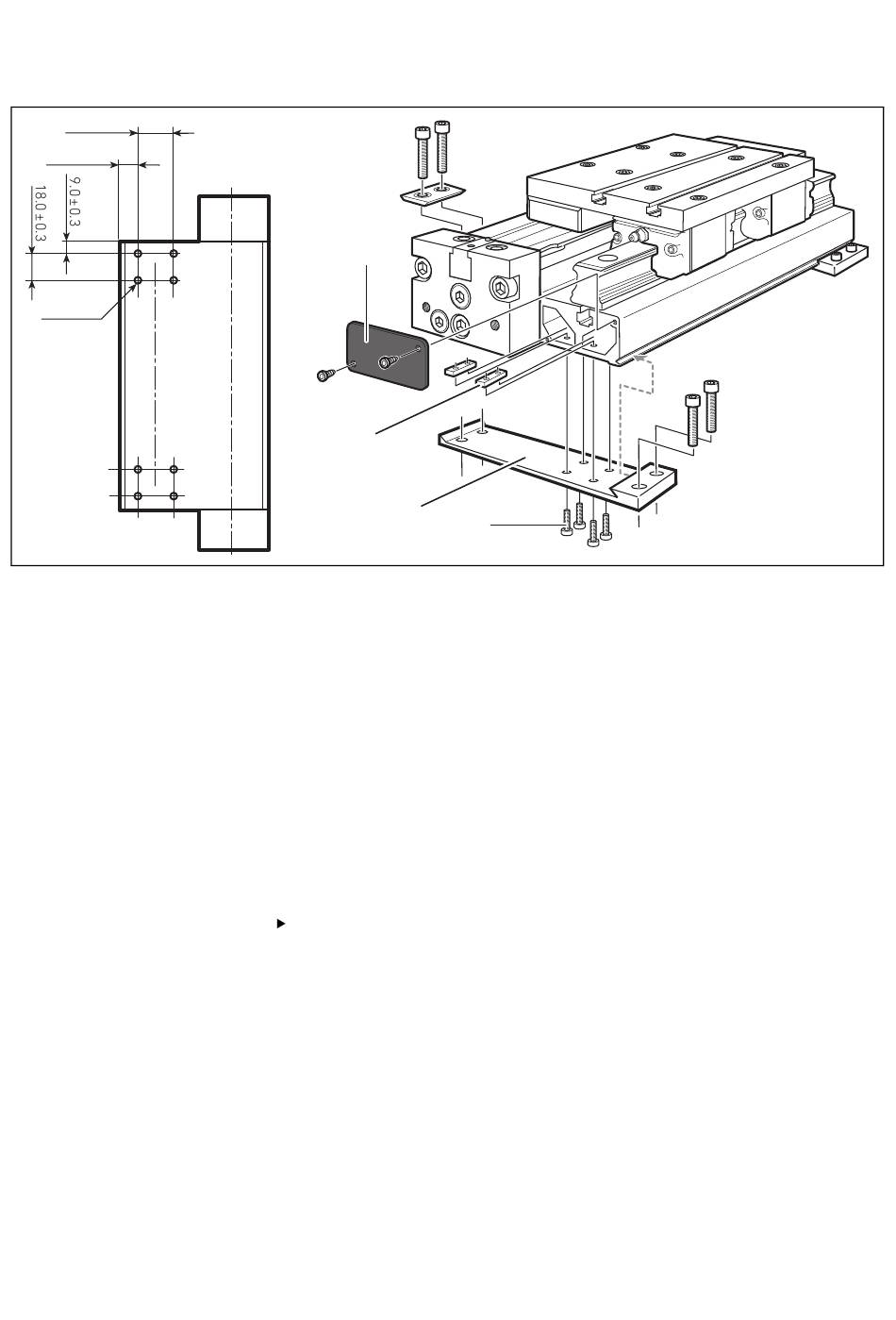

Abb. 6: Montieren der Fußbefestigungen für Kolbengröße 16 mm, RMC-HD
1
2
3
6.3 Zubehörteile montieren
Alle Zubehörteile können sowohl bei der Konfiguration des
Zylinders mitbestellt als auch separat bestellt werden. Die
Lieferung erfolgt stets unmontiert.
6.3.1 Mitnehmerbefestigung montieren
Montieren Sie den Winkel mit den beiliegenden Schrauben
(M6) und Unterlegscheiben am Schlitten. Anzugsdrehmoment
10 Nm.
4
00123773
