Montage
23.4±0.3
11.3±0.3
∅4.8±0.1
00123774

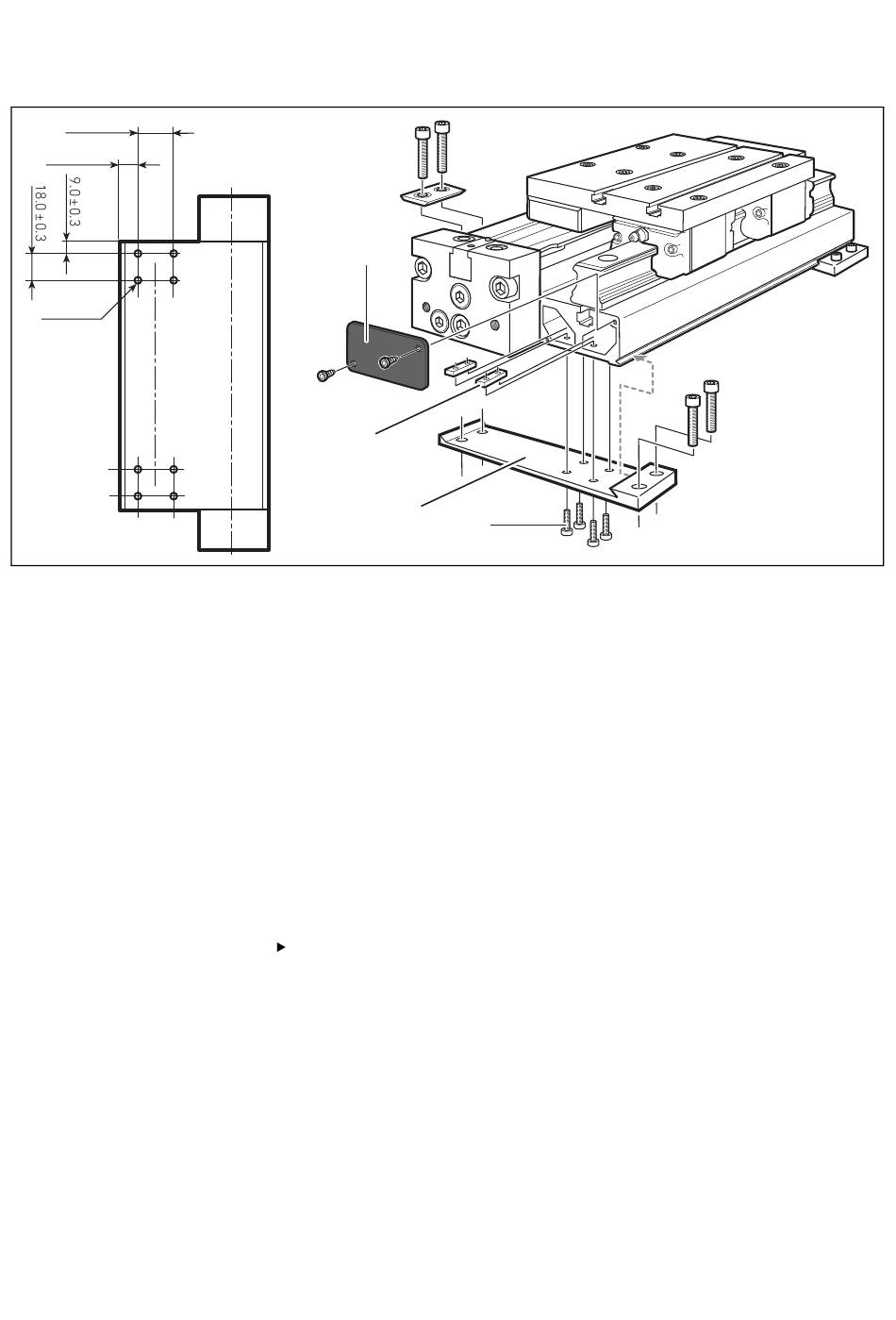

Fig. 6: Montage des fixations par patte pour la taille de piston de 16 mm, RMT-HD
1
2
3
6.3

Montage des accessoires

Tous les accessoires peuvent être commandés aussi bien pour la
configuration du vérin choisie que séparément. Ils sont toujours
livrés non montés.
6.3.1 Montage de la fixation d'entraîneur
Monter l'équerre sur le chariot à l'aide des vis (M6) et des
rondelles jointes. Couple de serrage 10 Nm.
4
00123773
