12 AVENTICS | RCM | R402002349-BDL-001-AC
Gerätebeschreibung
00120546
00120547
00120548
00120549

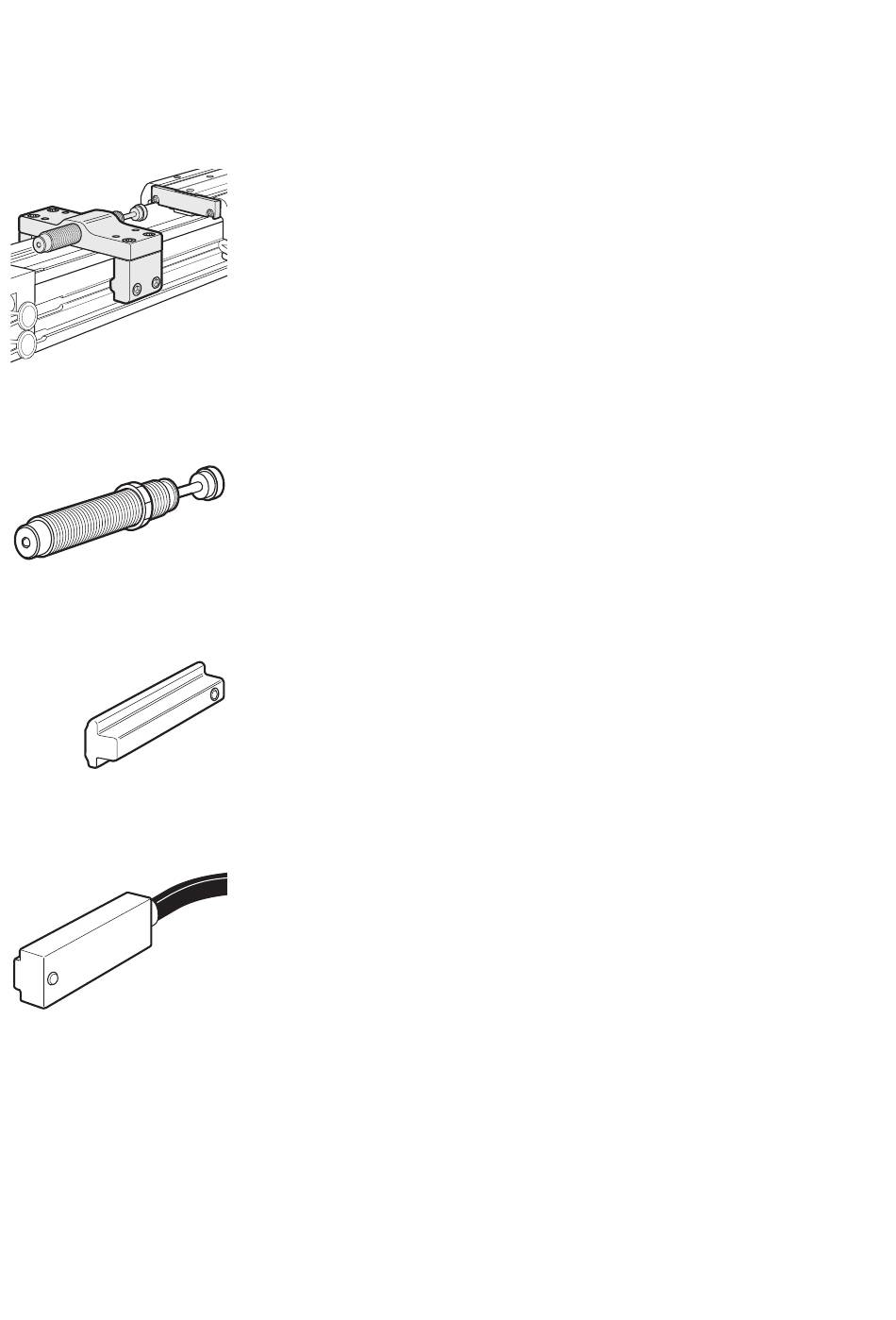

5.2.5 Einstellbarer Anschlag
Kann bei Zylindern mit Gleitführung (RMC-SB) verwendet werden,
um den Hub zu begrenzen und einzustellen. Muss stets zusammen
mit dem separat zu bestellenden mechanischen Stoßdämpfer
verwendet werden.
5.2.6 Stoßdämpfer
Wird zusammen mit einem einstellbaren Anschlag verwendet, um
den Schlitten weich abzubremsen.
5.2.7 Kabelhalter
Greift in die Sensornut ein, dient zum Führen der Sensorkabel
entlang der Zylinderseite.
5.2.8 Sensoren
Magnetsensoren dienen zum Erfassen der Position des Schlittens
auf dem Zylinder. Sie sind mit unterschiedlichen Kabellängen und
unterschiedlichen Anschlussarten erhältlich. Eine Beschreibung
der verschiedenen Typen können Sie dem Produktkatalog
entnehmen.
5.2.9 Satz Vierkantmuttern
Zylinder RMC-SB wird stets mit einem Satz Vierkantmuttern
ausgeliefert. Der Satz besteht aus 10 Stück Muttern, die in die
beiden Nuten auf der Oberseite des Schlittens passen. Der
Mutternsatz kann auch separat als Ersatzteil bestellt werden.
Weitere Informationen siehe Produktkatalog im Internet.
