Description de l'appareil

2 3
1
12

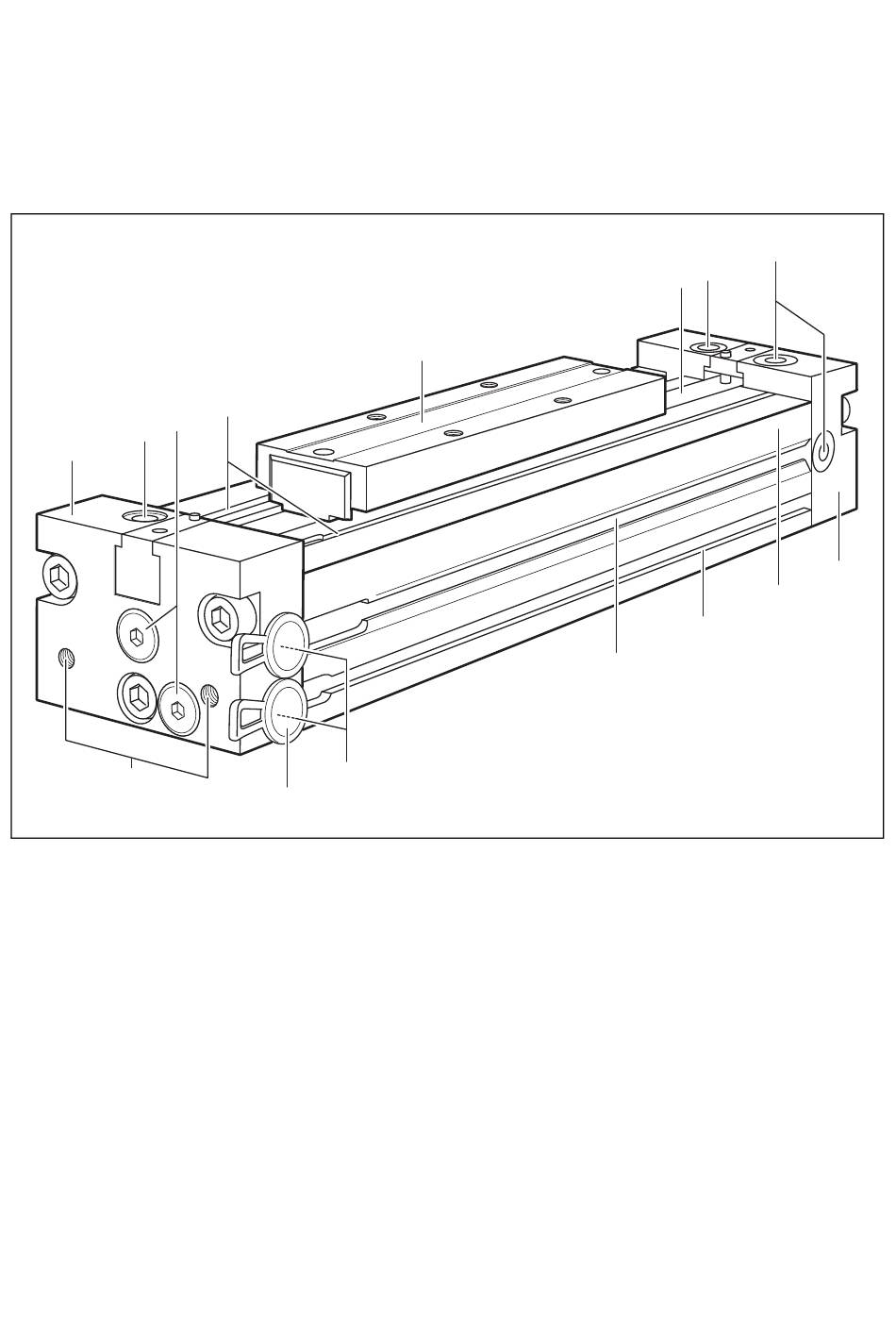

Fig. 1: Désignations, composants standard
1 Couvercle, à gauche ou à droite
2 Vis d'amortissement
(une par couvercle)
3 Bouchon obturateur pour raccord d'air
comprimé alternatif
4 Rainure pour capteur supplémentaire
(sur les vérins dont la taille du piston
est de 32-63 mm)
5 Chariot conforme à la configuration
6 Barre d'étanchéité
5 Description de l'appareil
4
10
11
5
7 Corps de vérin conforme à la configuration
8 Rainure pour fixations par patte
9 Rainure de capteur
10 Raccords d'air comprimé standard
11 Bouchons de sécurité (deux) pour
étanchéité temporaire
12 Trous destinés au montage des fixations du
couvercle ou au montage direct dans un
cadre
3
6 2
7
8
9
1
