AVENTICS | RCM | R402002349-BDL-001-AC
5. Serrer les vis étape par étape pour éviter toute déformation.
Pour les couples de serrage, consulter le tableau 3 à la
page 84.
1

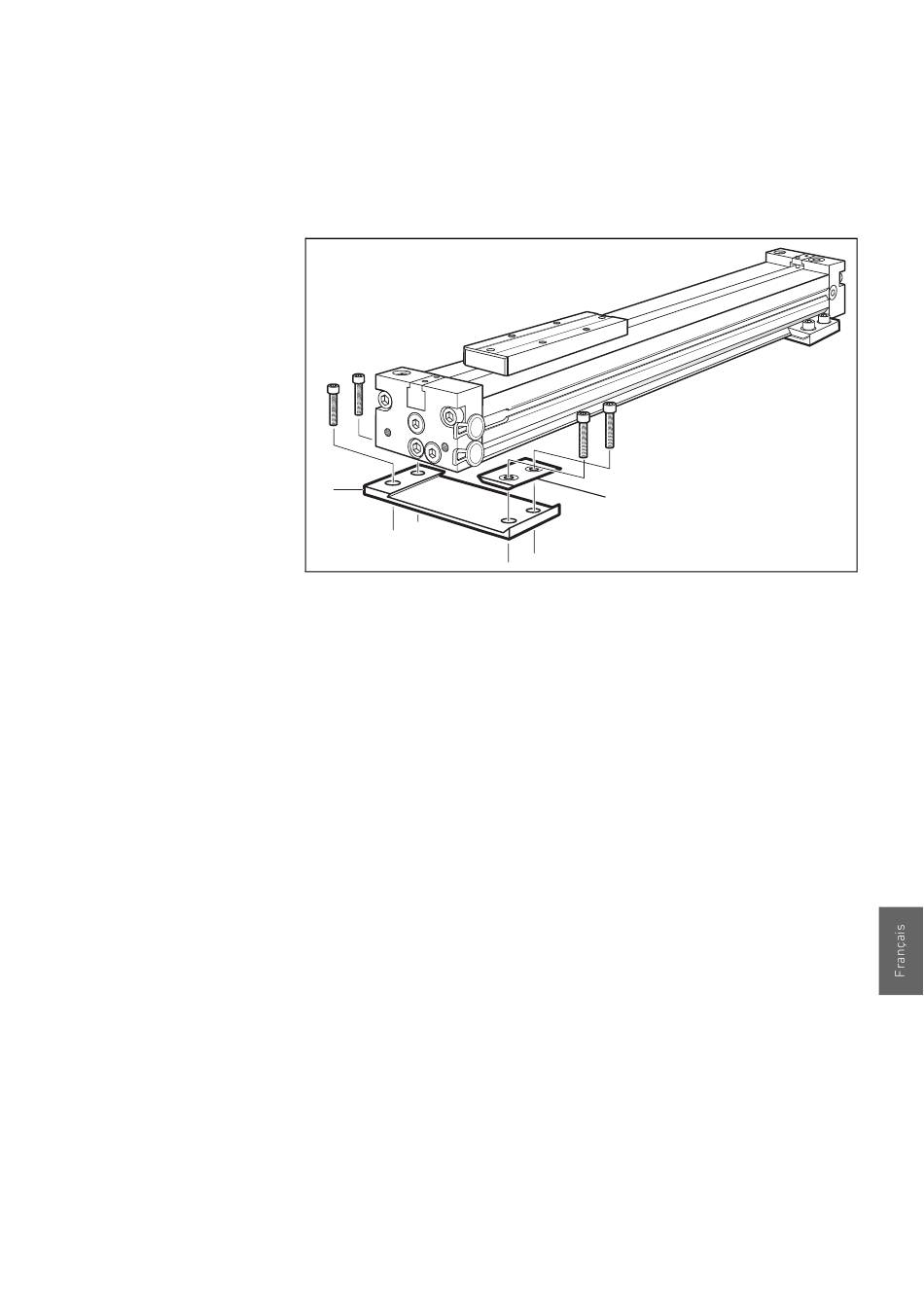

Fig. 5: Montage des fixations par patte pour la taille de piston 16 mm
6.2.4 Monter les fixations par patte, taille de piston
16 mm RMC-HD
1. Démonter les couvercles latéraux (1) du porte-rails. Voir Fig. 6.
2. Percer quatre trous à chaque extrémité, sur la face inférieure
du porte-rails, diamètre 4,8 mm. Voir Fig. 6 à gauche.
3. Insérer les deux écrous carrés (2) de manière à ce qu'ils
s'alignent sur les trous.
4. Monter les fixations par patte (3) sur le vérin en vissant les vis
jointes (4) dans les écrous carrés. Couple de serrage 3,3 Nm.
5. Placer le vérin sur une surface de montage solide, plane et
visser les fixations par patte à l'aide des vis adaptées sur la
surface de montage. Maintenant le vérin est bien calé entre les
fixations par patte.
6. Serrer les vis étape par étape pour éviter toute déformation.
Pour les couples de serrage, consulter le tableau 3 à la
page 84.
7. Remonter les couvercles latéraux (1) du porte-rails.
2
87
Montage
00123772
