AVENTICS | RCM | R402002349-BDL-001-AC
9.2.1 Druckluftanschlüsse prüfen
Überprüfen Sie regelmäßig die Druckluftanschlüsse und -
leitungen auf Leckagen. Ersetzen Sie beschädigte oder
gequetschte Leitungen.
9.2.2 Spiel im Schlitten nachstellen
Bei Zylindern mit Gleitführung (RMC-SB) kann sich das Spiel im
Schlitten verschleißbedingt im Laufe der Zeit vergrößern. Ein
geringes Mindestspiel ist erforderlich, um die Reibung möglichst
niedrig zu halten.
1. Ziehen Sie bei Bedarf die Schrauben an den Seiten des
Schlittens wie in Abbildung 13 gezeigt abwechselnd an, bis der
Schlitten zentriert ist und kein Spiel mehr vorhanden ist.
2. Lösen Sie die Schrauben um maximal eine Viertel Drehung.
Beim leichten Schlagen mit einem Gummihammer o. ä. gegen
den Schlitten muss ein geringes Spiel fühlbar bleiben.
5
6

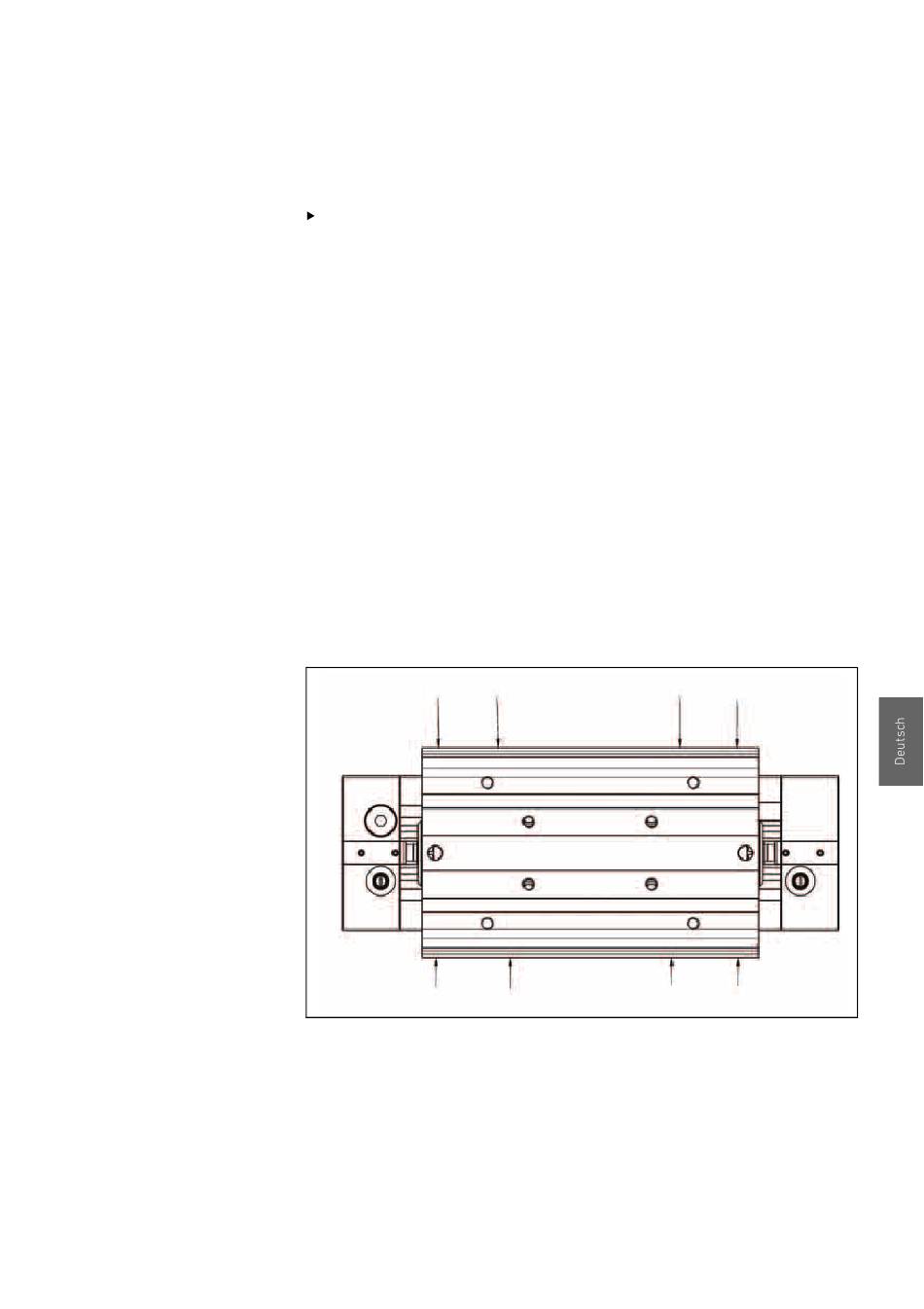

Abb. 13: Nachstellen der Gleitführung
Wenn der Verschleiß sehr stark ist, können Ersatzgleitführungen
montiert werden. Weitere Angaben hierzu können Sie dem
Produktkatalog entnehmen.
1
2
31
Pflege und Wartung
3 7
4 8
