24 AVENTICS | RCM | R402002349-BDL-001-AC
Montage
Hinweis:
Ø
6.4.2
Die Last wird normalerweise durch Einschrauben in die
Bohrungen des Schlittens befestigt.
Verwenden Sie die in der nachfolgenden Tabelle aufgeführten
Schrauben:
Tabelle 5:
Kolbengröße
16, 25 mm
32 mm
Wahlweise können Sie die Last auch in den Nuten auf der
Oberseite des Schlittens befestigen:
Verwenden Sie 2 × 5 M4-Vierkantmuttern für die Kolbengröße
16 und 25 mm und M6-Vierkantmuttern für Kolbengröße
32 mm. Setzen Sie die Muttern symmetrisch in die
Schlittennuten ein.
Die maximal zulässige Last verringert sich, wenn die Last mit
Hilfe von Muttern in den Schlittennuten befestigt wird.

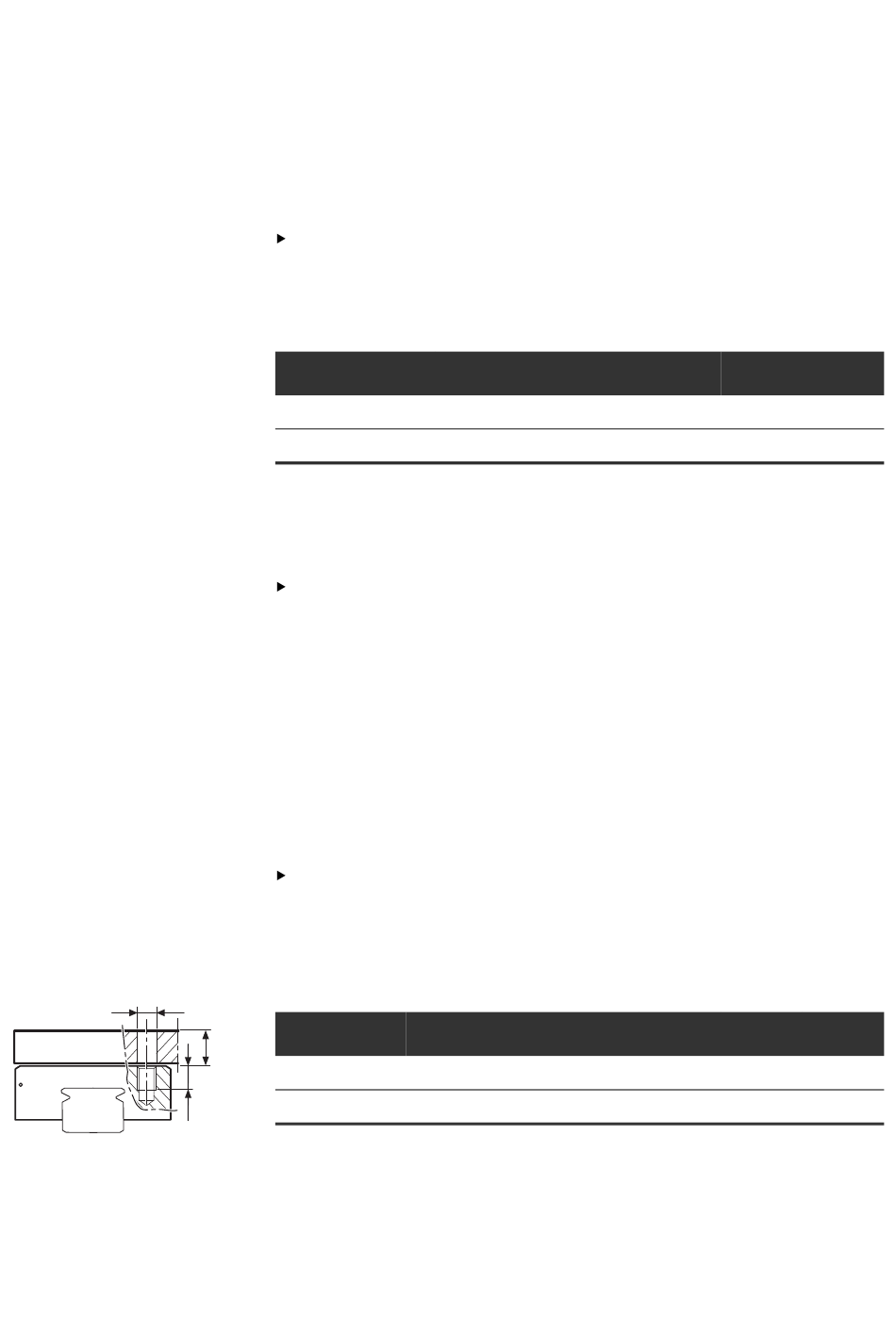

6.4.3
Die Last wird normalerweise mit Schrauben am Schlitten
befestigt. Ersetzen Sie die Transportschrauben wie folgt durch
Befestigungsschrauben (2 × 4):
Tabelle 6:
Kolbengröße
L2
L1 25 mm
32 mm
00123770
RMC-SB – Gleitführung
Schraubendurchmesser
M4
M6
RMC-MG – Führung Mini
Schraubendurchmesser
M3
M3
Gewindetiefe
6 mm
10 mm
L L L
1 2
3,5 mm 4,5 mm 8,0 mm
3,5 mm 6,1 mm 9,6 mm
+ L
1 2
